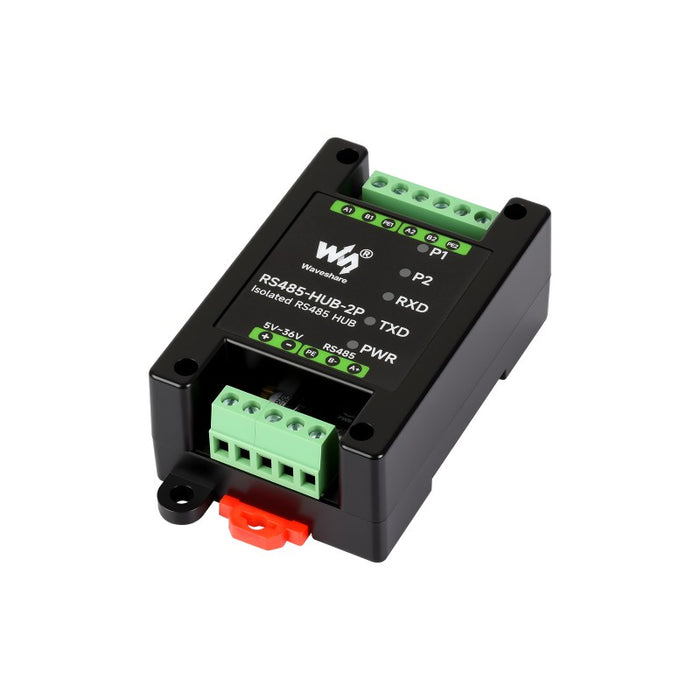

Waveshare 絶縁型RS485ハブ（1マスター2スレーブ分配器）

産業グレードの絶縁型RS485ハブです。1チャンネルのRS485マスターポートを2チャンネルのRS485サブポートに拡張し、絶縁とネットワークリレー機能を備えています。

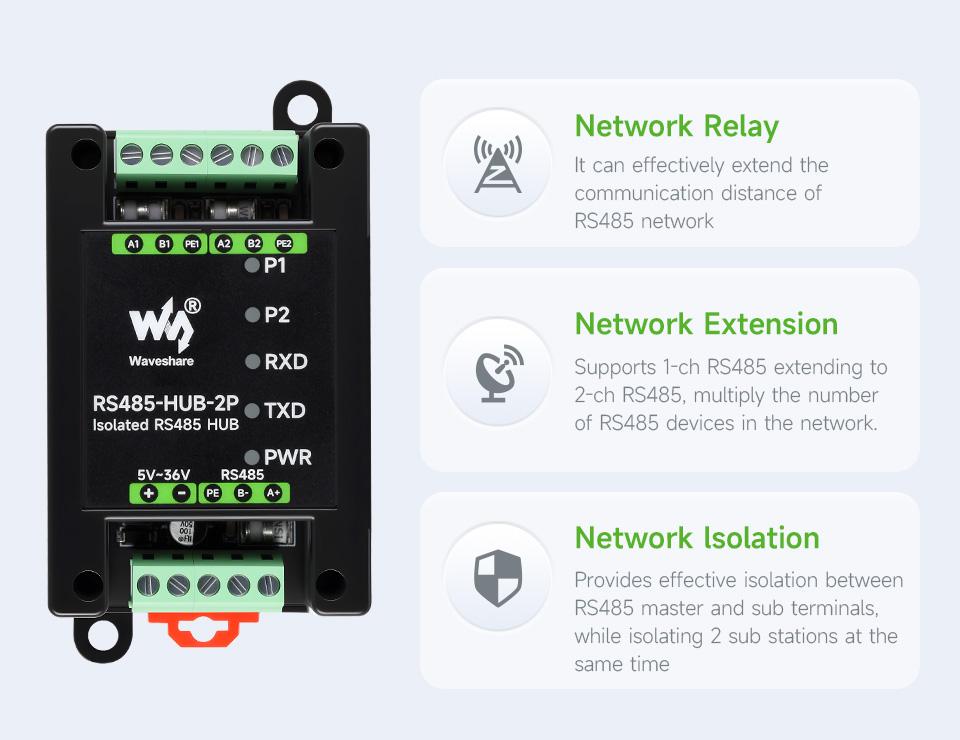

用途

• チャンネル拡張：1チャンネルのRS485マスターポートを2チャンネルのRS485サブポートに拡張
• アイソレーション：マスターとスレーブ間、ならびに二つのスレーブ間を絶縁することが可能
• ネットワークリレー：通信距離が長くなる場合のための中継（リレー）機能を装備

仕様

• 電源電圧：5～36 V
• ボーレート：300～460800 bps（自動認識）
• 通信可能距離：1200 m@9600 bps（一般に、ボーレートが高くなると、通信可能距離は短くなります）
• 動作モード：RS485二線式（A・B）、半二重・透過通信
• 対応ノード数：各ポートあたり最大32ノード
• 動作湿度：< 95%RH
• 動作温度：-45～85℃

ハードウェアの接続

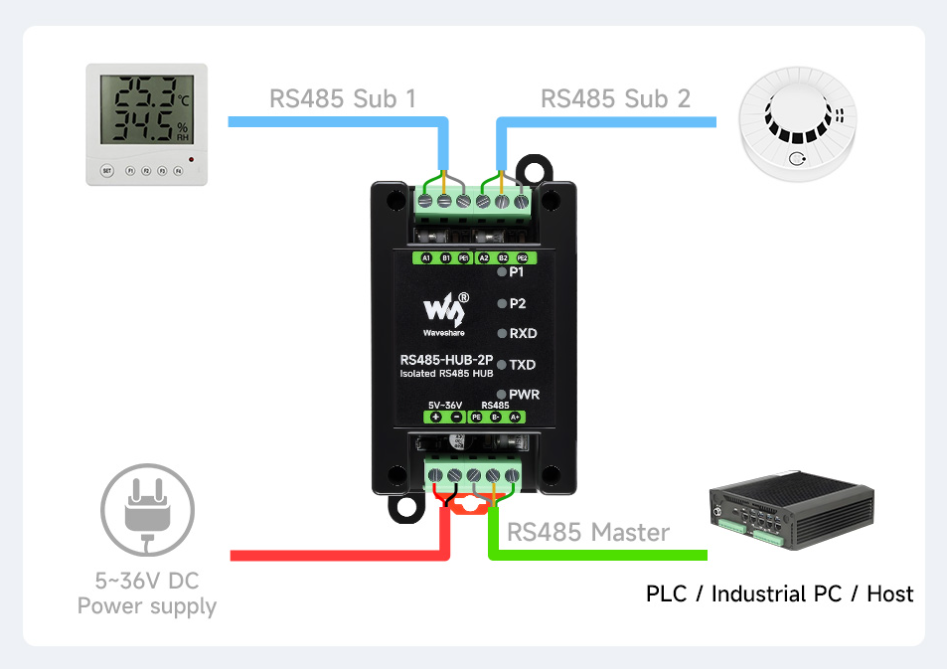

RS485 Point-to-Point Relay Communication

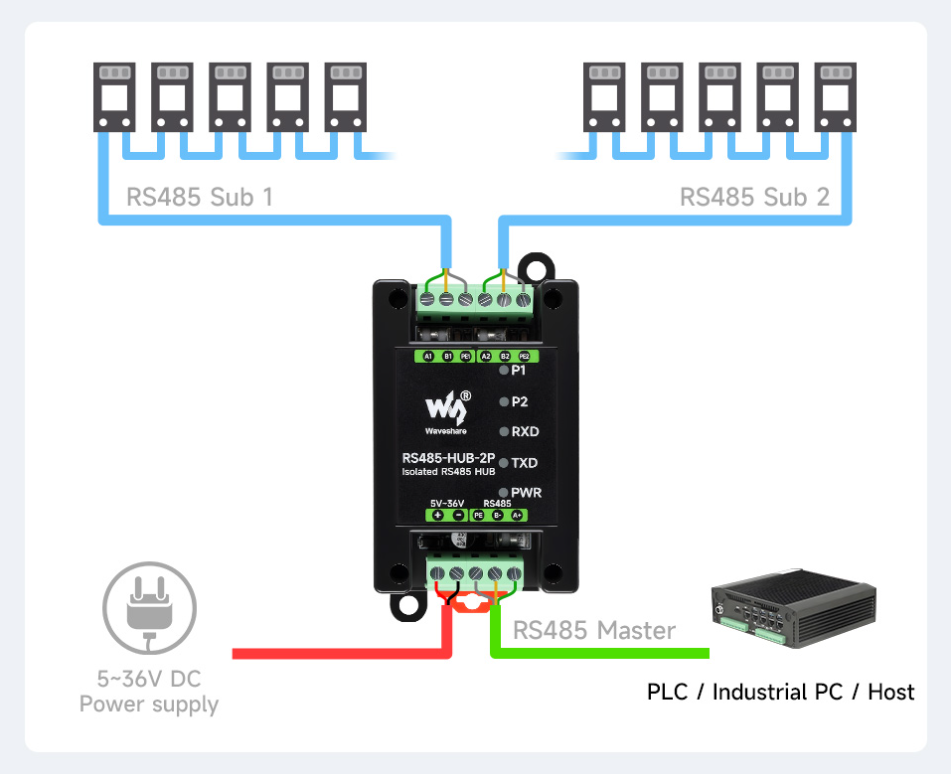

RS485 Point-to-Multipoint Relay Communication

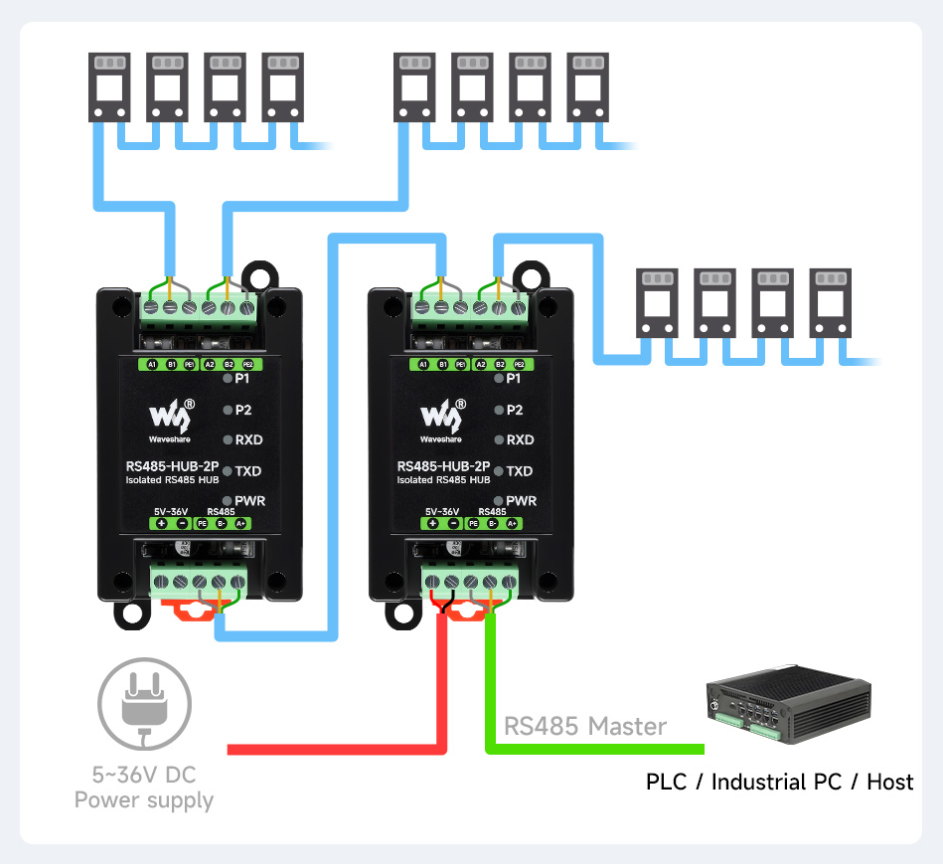

RS485 Point-to-Multipoint Relay Communication

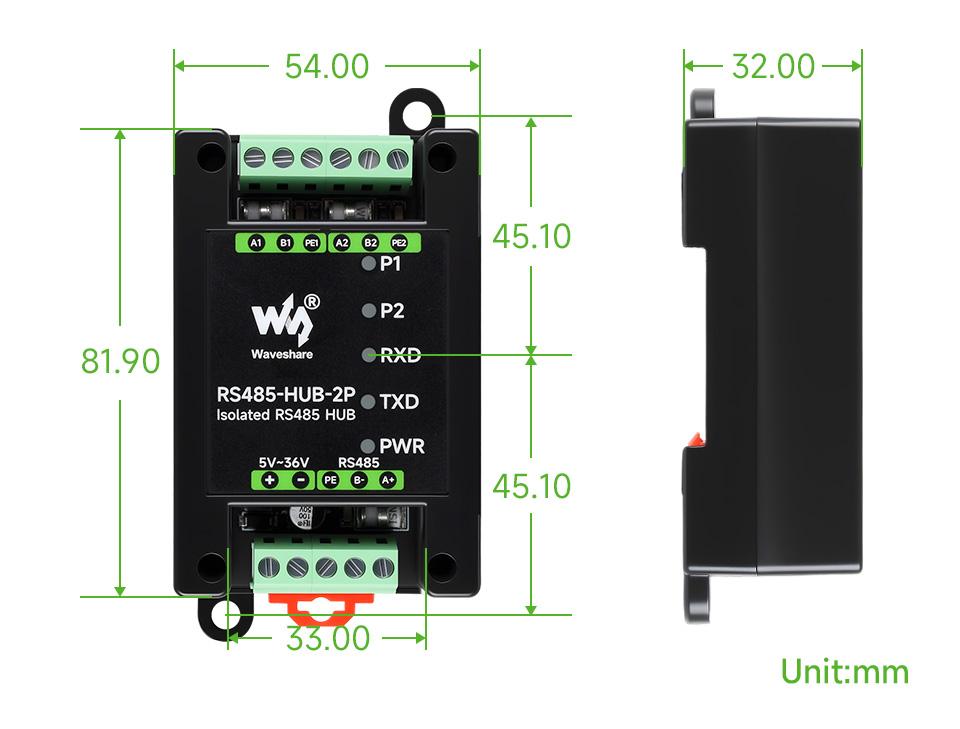

寸法

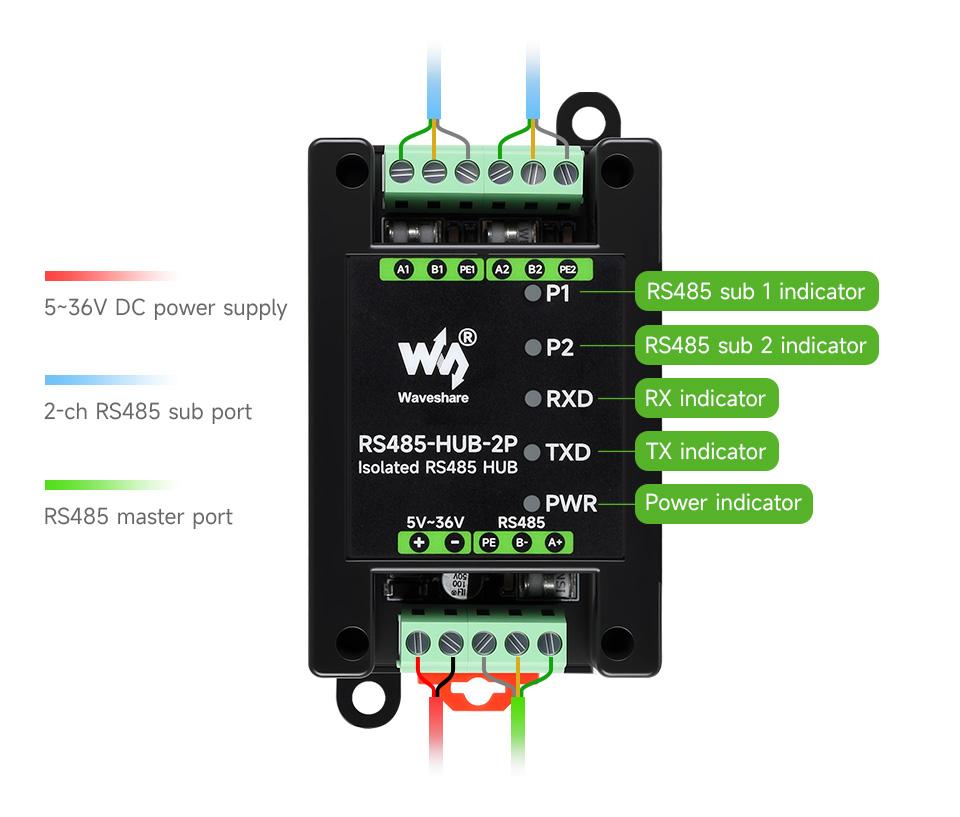

インターフェース

内容物

• 1 x 絶縁型RS485ハブ本体
• 1 x マイナスドライバー

資料

• Wiki
