Waveshare Raspberry Pi 5用 PCIe - M.2 NVMe/4ch USB 3.2変換HAT+

Raspberry Pi 5専用の多機能HATです。Raspberry Pi 5の高速PCIeインターフェースに接続し、四つのUSB 3.2 Gen1端子と2230～2280サイズのSSDに対応するNVMeスロット に変換します。Raspberry Pi 5本体とは40ピンGPIOコネクタと16ピンFPCケーブルで接続します。

特徴

• Raspberry Pi 5専用設計
  • PCI-E×1 Gen2モードに対応

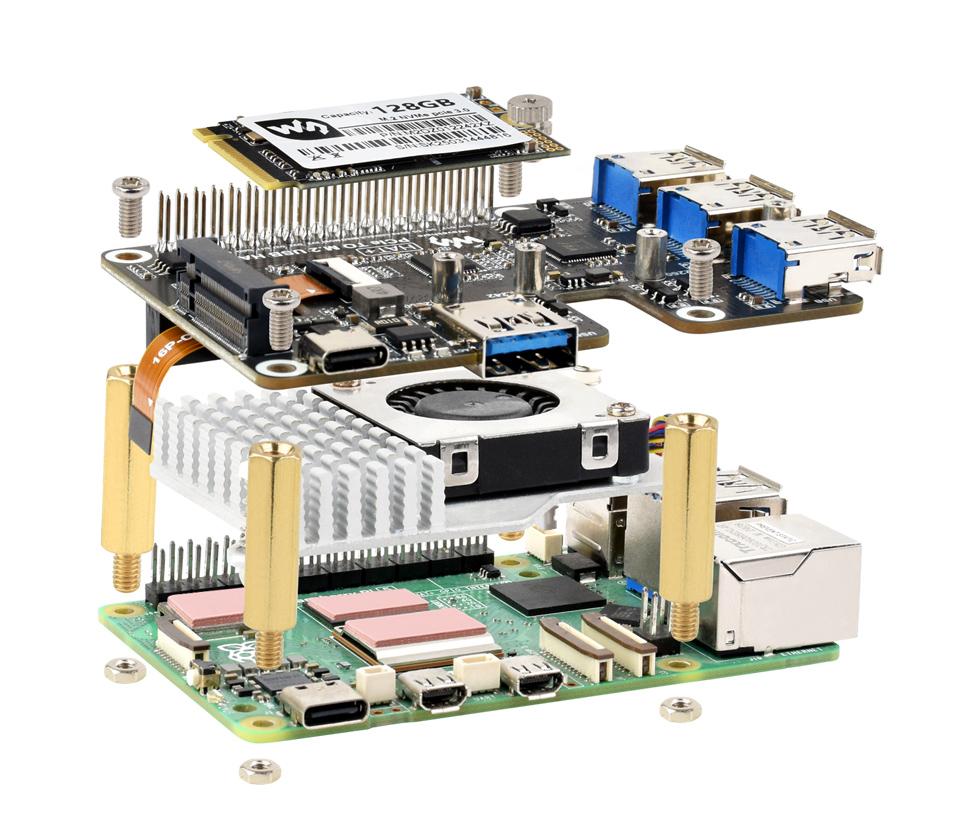

  • 付属の16ピンFPCケーブルでRaspberry Pi 5の高速PCIeインターフェースに接続、GPIOコネクタで電源などを接続

• 様々なサイズのSSDに対応したM.2スロット

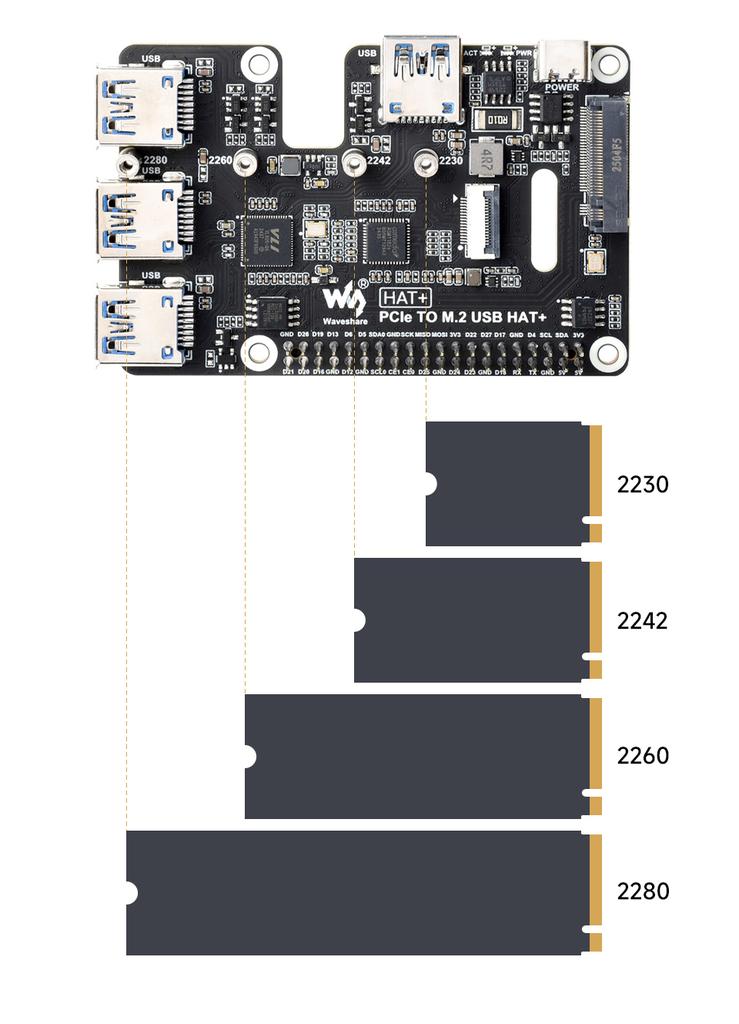

  • 2230 / 2242 / 2260 / 2280の各サイズのM KeyまたはB&M keyタイプのSSDに対応
  • 理論上の転送速度(上限)5 Gbps、読出 / 書込速度（最高） 約500 MB/sを実現

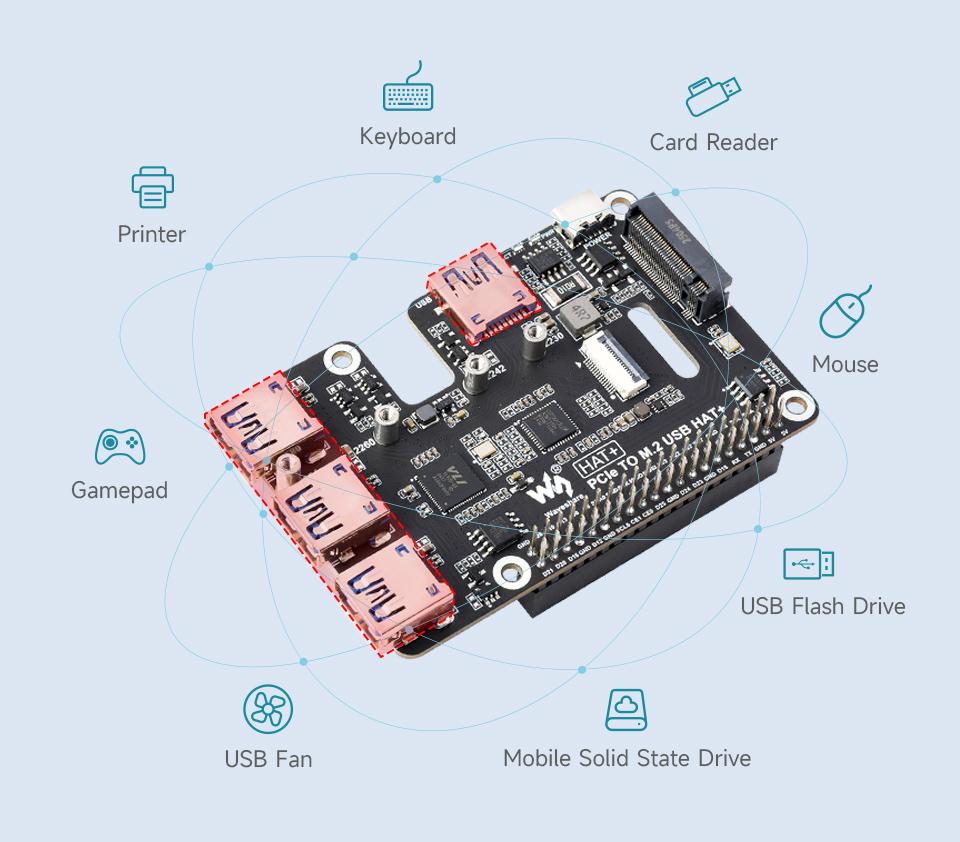

• 四つのUSB 3.2 Gen1端子
  • VL805チップ搭載
• 動作インジケータLED搭載（PWR、ACT）

• SSDの電源状態監視用ICを実装
• HAT+基準に適合
  • EEPROMを実装しHAT IDなどを保存可能

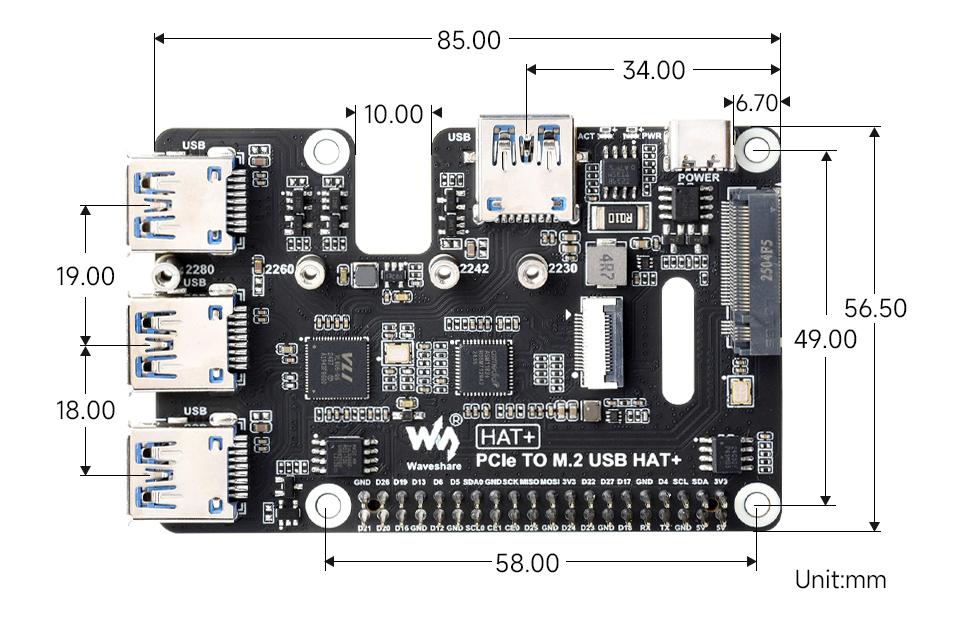

• 外形寸法：85 x 56.5 mm（突起部除く）

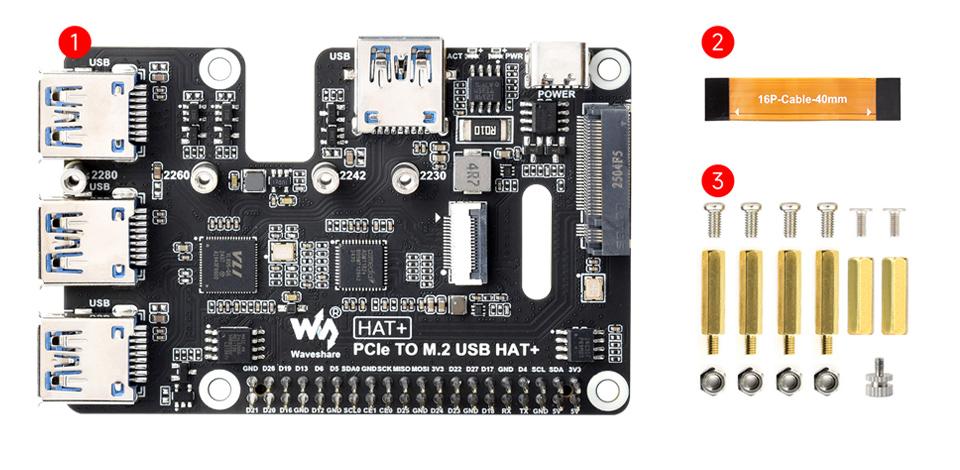

内容物

• 1 x Raspberry Pi 5用 PCIe - M.2 NVMe / 4ch USB 3.2 変換HAT+
• 1 x 16ピンFPCケーブル
• 1 x スペーサー、ネジ他 一式

  ※ Raspberry Pi 5やSSDなどは含まれません

資料

• Wiki
