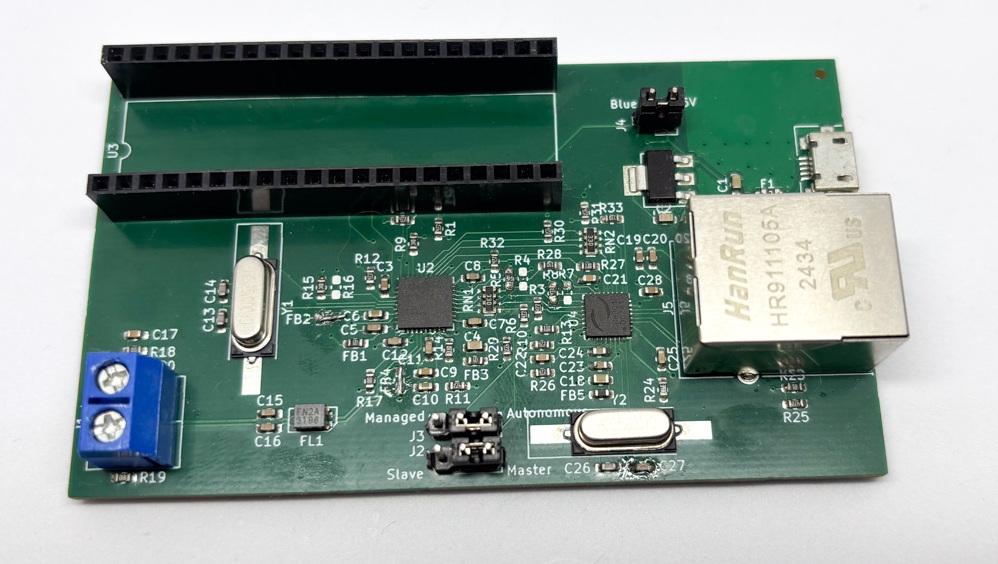

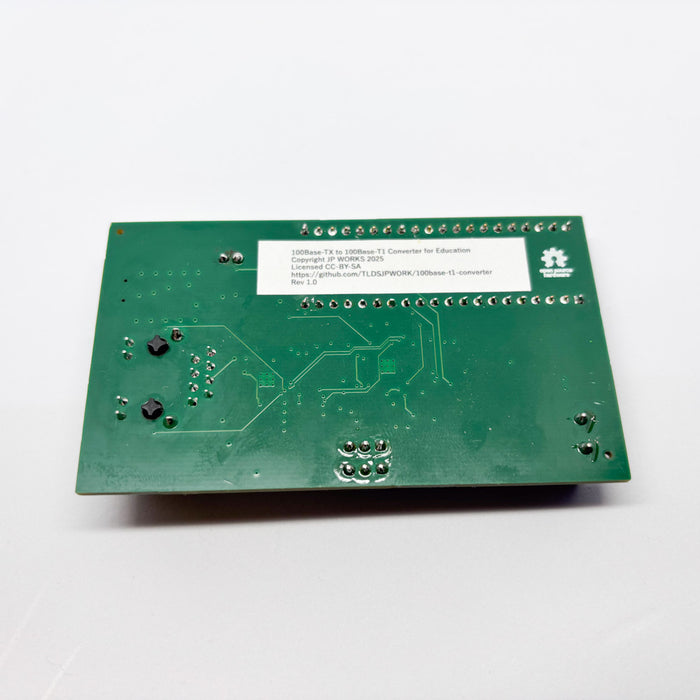

100Base-T1-converter for Education

学習用 100Base-T1 Media Connverterです。STM32F103C8T6を搭載したBlue Pillを使うことでPHYの設定をMDIOを用いて確認／実施することができ、PHY層の動きを学習することができます。

特徴

• NXP社のTJA1101とCoreChips社のSR8201F（Realtek社 RTL8201F互換）を使用した 100Base-T1 <-> 100Base-TX のMediaConverterです。
• STM32F103C8T6を搭載したBlue Pillを使うことでPHYの設定をMDIOを用いて確認／実施することができ、PHY層の動きを学習することができます。
• オリジナルは Creative Commons Attribution-ShareAlike 4.0 International ライセンスで公開されている100base-t1-converterです。作者はehntoo様です。
• 本プロダクトはベースプロダクトから、MDIOでPHYの設定を読み書きするプログラムを追加し、また、LCSCで部品を注文するための具体的な部品番号の追加および部品配置の変更と、基板をJLCPCBでより安く注文できるように最小ドリル径を変更したものとなります。
• 本プロダクトのライセンスは Creative Commons Attribution-ShareAlike 4.0 International を継承します。

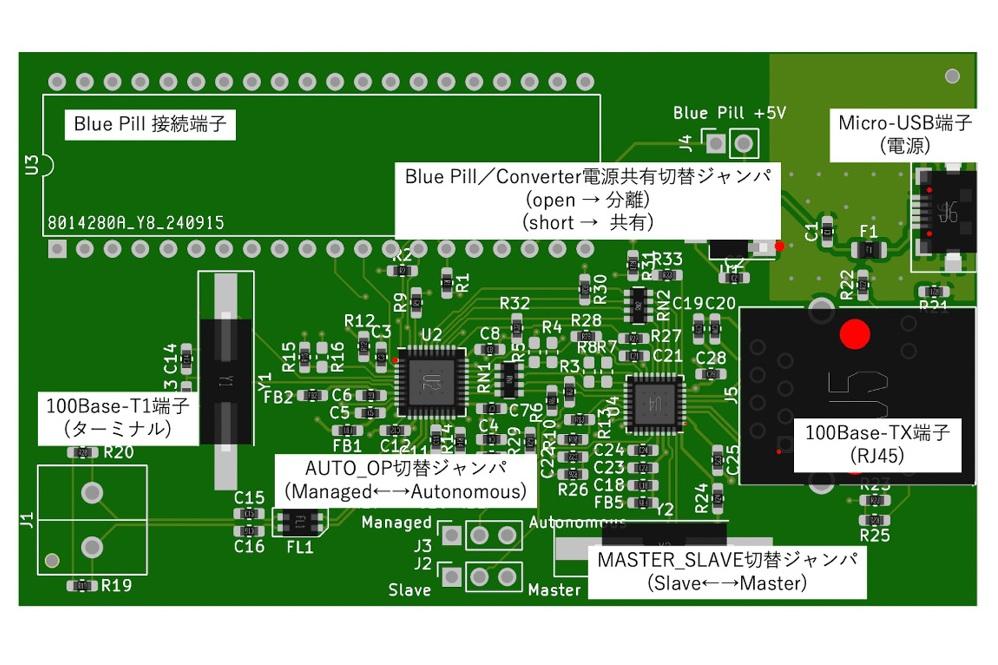

基板概要

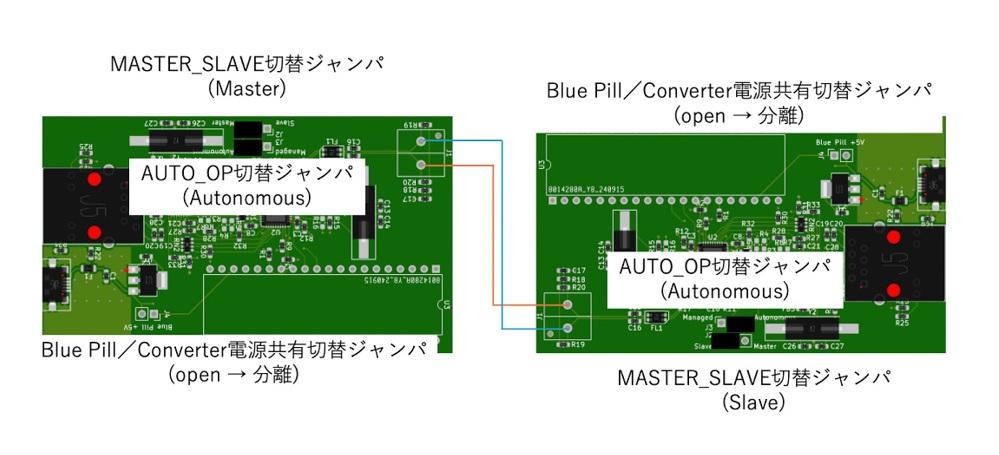

マスタ・スレーブ設定

内容物

• 1 x 100Base-T1-converter for Education モジュール


資料

• サポートページ
• 回路図
• TJA1101データシート
• SR8201Fデータシート
• Blue Pill
• STM32F103 ボードを Arduino ライクに使う
• MDIOとは | Ethernet(イーサネット)技術コラム

こちらの商品は、JP WORKSさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
