SKU 10390
Waveshare CM5ミニデュアルギガビットイーサネットベースボード（CM5-DUAL-ETH-MINI）
送料区分: 200
商品コード: WAVESHARE-30915
発売日: 2025-05-29
在庫数: 6
短いURL: ssci.to/10390
¥4,213
（税込）
¥4,213
-
¥4,213
Current price
¥4,213
Raspberry Pi CM5にデュアルギガビットイーサネットを追加するベースボードです。
※ 当社のCM5特設ページはこちらです。
仕様
| CM5 ソケット | Compute Module 5シリーズに適合 |
| ネットワーク接続 | Gigabit Ethernet RJ45 コネクタ |
| USB | 1 x USB 3.0ポート |
| ピンヘッダ | Raspberry Pi 40ピンGPIO |
| ストレージ | Compute Module 5 Lite（eMMC非搭載）用TF カードスロット |
| ファン | 4線SH1.0ポート（スピード調整/測定/5 V） |
| 電源 | DC 5 V、Type-Cインターフェース |
| 寸法 | 55 × 68 mm |

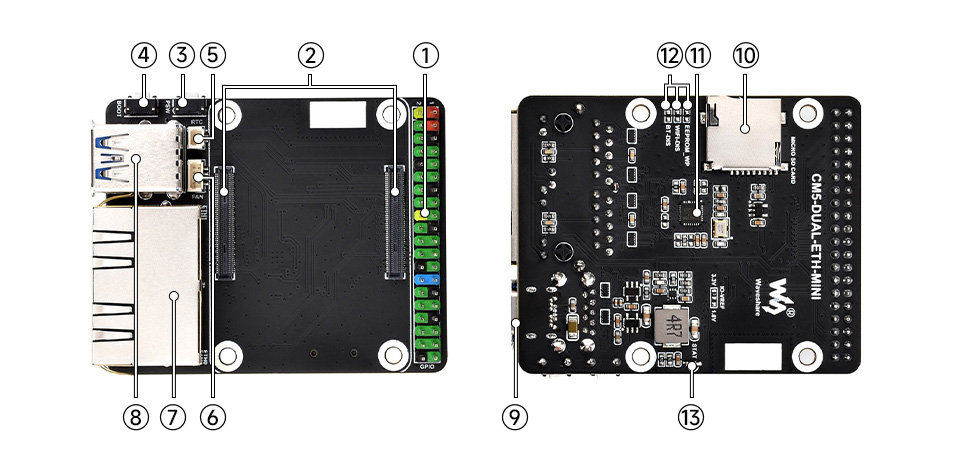

CM5ベースボード説明図
- 40PIN GPIOピン
各種 HATモジュール接続用 - CM5 ソケット
あらゆるCompute Module 5に適合 - PSWボタン
- BOOTボタン
- RTCバッテリピン
充電可能RTCバッテリー接続用 - FANコネクタ
冷却ファン接続用（スピード調整/測定） - RJ45 ギガビットイーサネットポート
デュアルRJ45 ギガビットイサネットポート（10/100/1000M対応）- ETHERNET 0：CM5 オリジナルネットワークポート
- ETHERNET 1 ：PCIe 拡張ネットワークポート
- USB3.2 Gen1 Type-A ポート
USB デバイス接続用 - Type-C ポート
5V 電源またはeMMC 書き込み用 - TF カードスロット
イメージ書き込み済みTFカード接続用（Lite系のみ） - RTL8111H
Gigabit NIC チップ - SYSTEM スイッチ
- EEPROM_WP:：EEPROM 上書き保護
- WiFi_DIS：WiFi 無効化（無線機能対応 CM5のみ）
- BT_DIS：Bluetooth 無効化（無線機能対応 CM5のみ）
- インジケータ
赤：電源状態、緑：動作状態

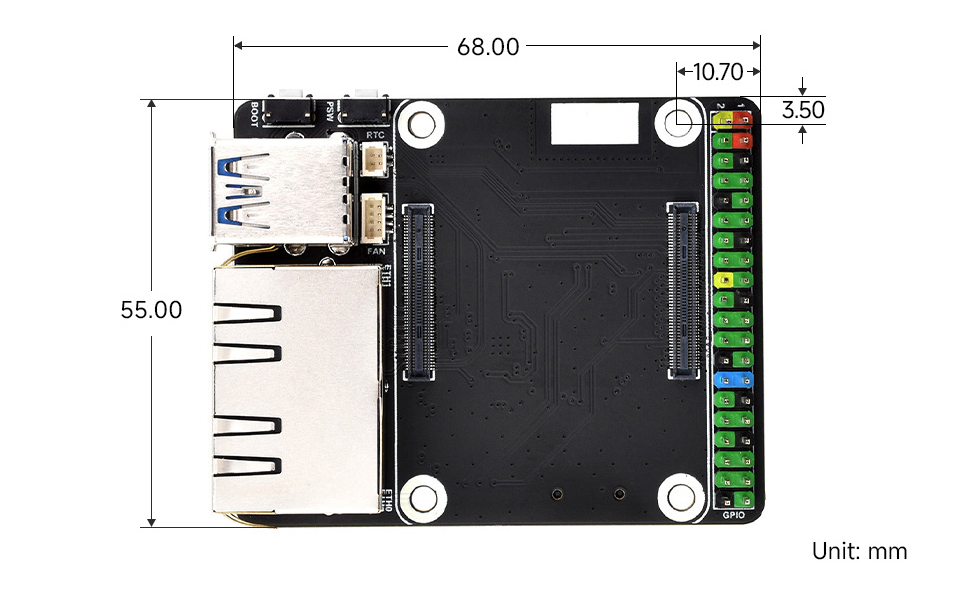

:寸法図
CM5 ベースボード比較表
| ベースボード名 | PoE | Gbe | GPIO | PCIe | USB① | MIPI | HDMI | RTC電源 | ファン | 電源 | 特徴 |
| ナノA | NA | NA | 40ピン | NA | 1 x 3.0 | 2 | NA | 2ピン JST-SH | 4ピン JST-SH | 5 V | CM5 サイズ |
| ナノB | NA | 1 | 40ピン | 16ピン PCIe | 1 x 3.0 | 2 | 1 | 2ピン JST-SH | 4ピン JST-SH | 5 V | CM5 サイズ |
| ミニA | NA | 1 | 40ピン | 16ピン PCIe | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | 4ピン JST-SH | 5 V | ミニサイズ |
| ミニB | NA | 1 | 40ピン | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | 4ピン JST-SH | 5 V | ミニサイズ EEPROM 暗号チップ |
| ミニデュアルギガビット | NA | 2 | 40ピン | NA | 1 x 3.0 | 2 | 2 | コイン電池 | 4ピン JST-SH | 5 V | デュアルイーサネット |
| Raspberry Pi CM5 | ② | 1 | 40ピン | M.2 M | 2 x 3.0 | 2 | 2 | コイン電池 | 4ピン JST-SH | 5 V | 公式IOベースボード |
注意
① USB 3.0は USB 3.2 Gen1相当。
② Raspberry Pi 公式 IO ボードは、PoEヘッダのみ、PoE回路は未搭載。
資料
販売元小売価格: 23.99ドル
販売元商品ページ: CM5-DUAL-ETH-MINI
