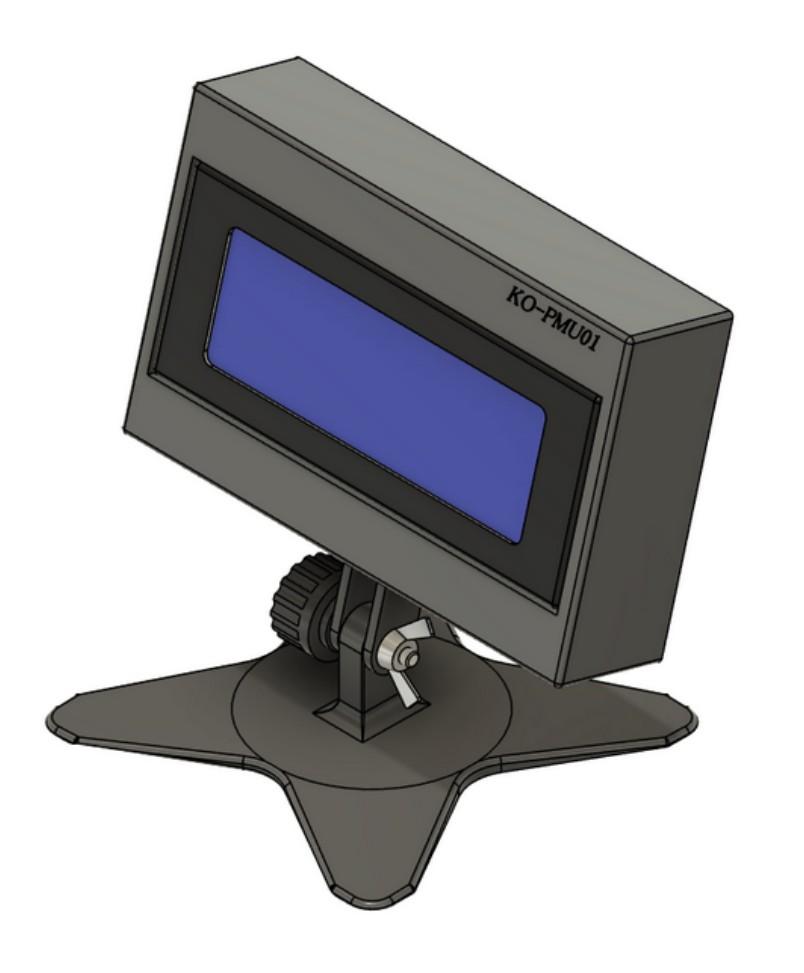

KO-PMU01(ESP32C6内蔵パッケージユニット）

Seeed Studio製 XIAO ESP32C6とLCD2004Aを一体化したユニットです。内部はI2CでLCD2004Aと接続されておりディスプレイを使用する際には よりプログラミングに専念できます。

特徴

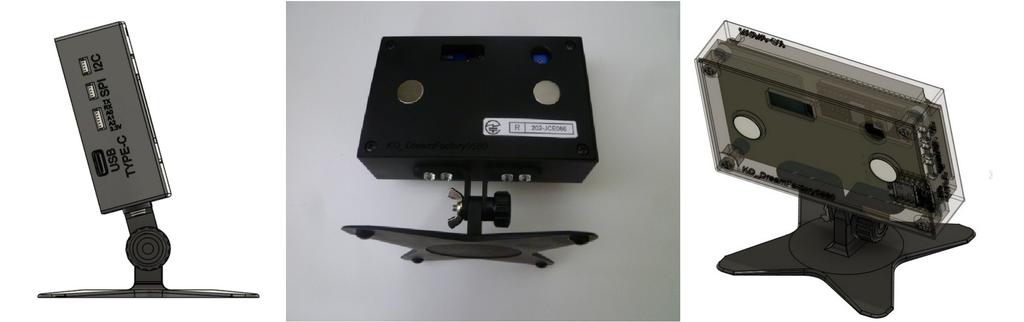

• ユニットの固定は二通りの方法
  1) 背面のネオジム磁石で金属板に固定可能

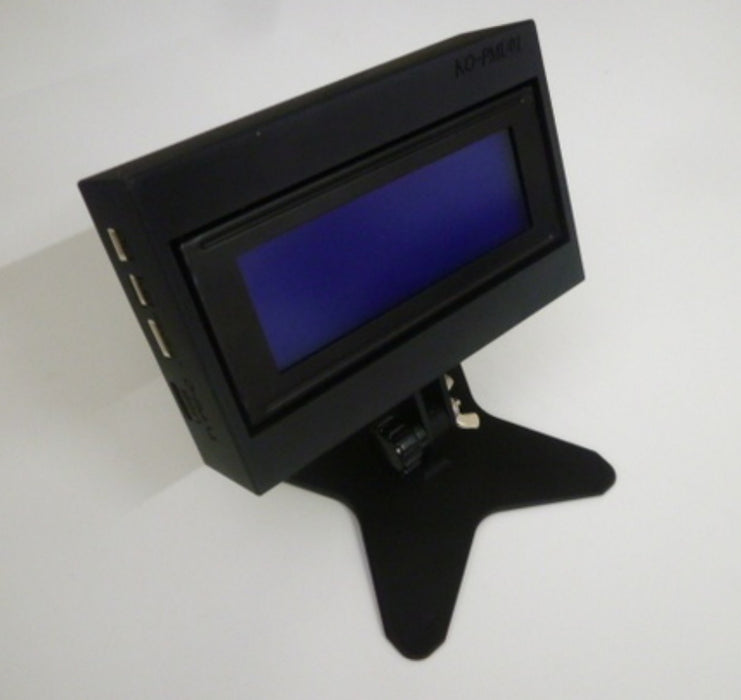

  2) スタンドを立てて見やすい角度LCDディスプレイを見やすい角度(約38度までの傾斜）をネジで調整出来ます
• 底面には滑り止めもついているので配線にも引っ張られません
• 背面からLCDバックライトの輝度調整も可能、バックライトON/OFFジャンパーも抜き差し可能となっています

仕様

• ディスプレイ：ＬＣＤ2004A
  • 20文字 x 4行表示
  • 基本画面色 背景：青 / 文字色：白
• I2C接続端子
• SPI接続端子
• 入出力端子 x 3点
• 3.3V 出力
• TX、RXシリアル通信 ※詳しくはESP32-C6ピン配置をご確認下さい。
• 首振りチルト機構(約38度まで傾斜可能）
• 底面部４ヶ所 滑り止め(シリコンラバー）
• 寸法：高さ102mm x 横105mm x 奥行きスタンド部 80mm(本体のみ25mm)
• 重量：153g(スタンド部含む）
• ケース：SLA 黒

システム構成

注意事項

• 3Dプリンタの性能により多少の擦れ、文字のかすれ、潰れに誤差があります事ご了承下さい。
• 接続につきましてはサポートページをご確認下さい。

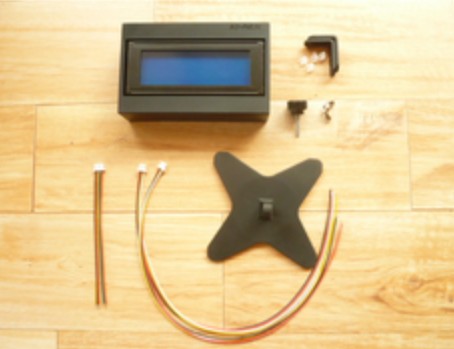

内容物

• KO-PMU01(ESP32C6内蔵パッケージユニット）　1式
• スタンド用部品
  • L型ステー x 2
  • 取付ネジ x 4
  • つまみノブ x 1
  • 蝶ネジ x 1
  • スタンド台 x 1
• JST型 SHコネクタ付きケーブル 6P SH-6P-10　長さ約100mm x 1本
• JST型 SHコネクタ付きケーブル 4P SH-4P-10　長さ約300mm x 2本

使用例

• LCDディスプレイを見やすい角度に傾けてI2C接続、SPI接続を使用して省配線の接続での開発、学習にも役立ちます

資料

• サポートページ
• LCD2004A
