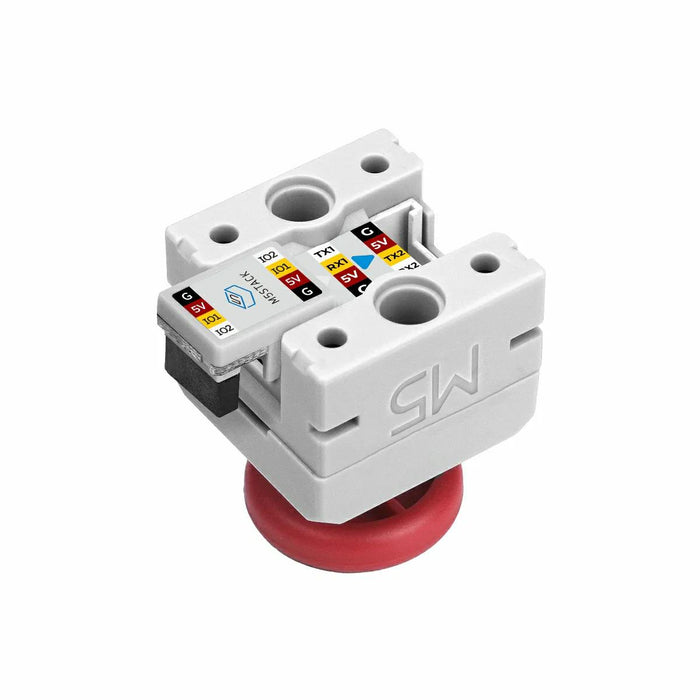

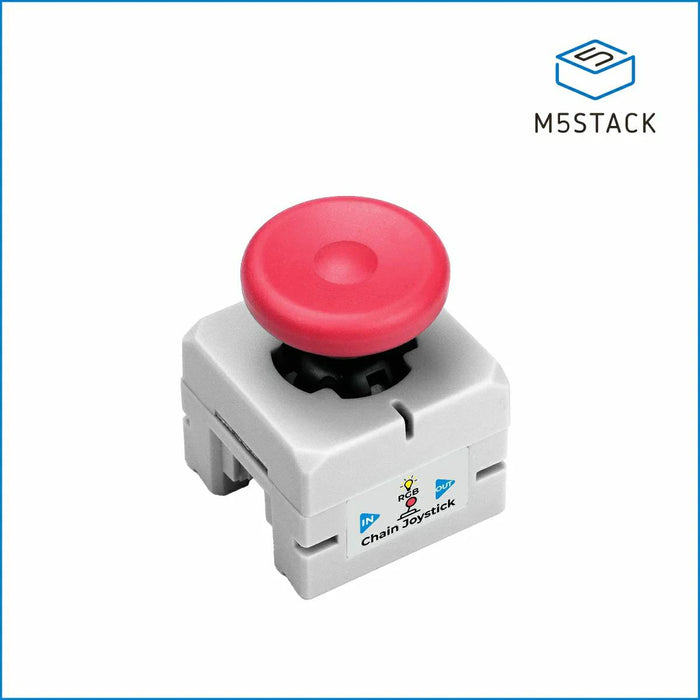

M5Stack Chain Joystick（STM32G031搭載）

M5Stack Chainシリーズのホールエフェクトに基づいた高精度ジョイスティック入力モジュールです。X / Y軸と押し込みを検知し、HY2.0-4P拡張ポートを使って、他のChainシリーズモジュールに接続できます。

磁場の変化を検知することで高精度な制御を実現するホールエフェクトジョイスティックを採用、非接触動作、耐摩擦性、高精度、耐干渉性を特徴とし、安定性と長寿命を実現できます。ステータス/インタラクティブ表示用のプログラム可能なRGB LEDも搭載されています。

特徴

• M5Stack Chainシリーズ
• STM32G031G8U6プロセッサを搭載
• 高精度ホールエフェクトジョイスティック
• X / Y軸 + ボタン
• プログラム可能なRGB LEDを搭載
• UARTカスケード通信プロトコルを使用
• Chainシリーズ接続用HY2.0-4Pコネクタを二つ搭載

仕様

• プロセッサ：STM32G031G8U6
• 入力電圧：DC 5 V
• 動作消費電流：25.4 mA
• 動作温度：0～40℃
• 通信インタフェース：UART
• コネクタ：2 x HY2.0-4P
• RGB LED：1 x WS2812C
• 寸法：23.9 x 23.9 x 30.4 mm
• 重量：8.6 g

内容物

• 1 x Chain Joystick本体
• 1 x M5 Chain Bridge

資料

• ドキュメント
• 回路図
• 寸法図
