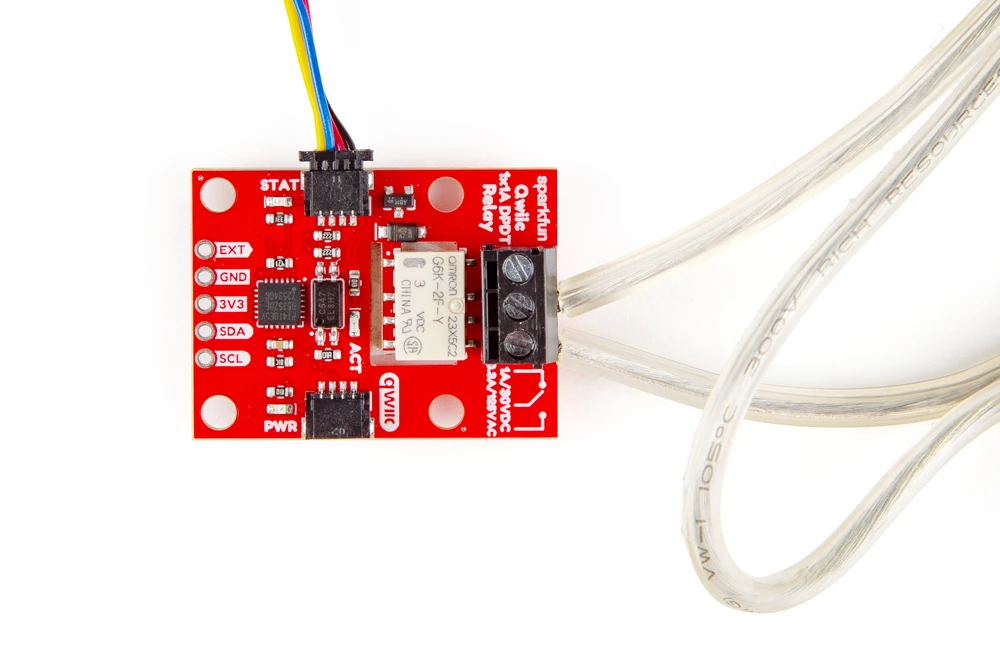

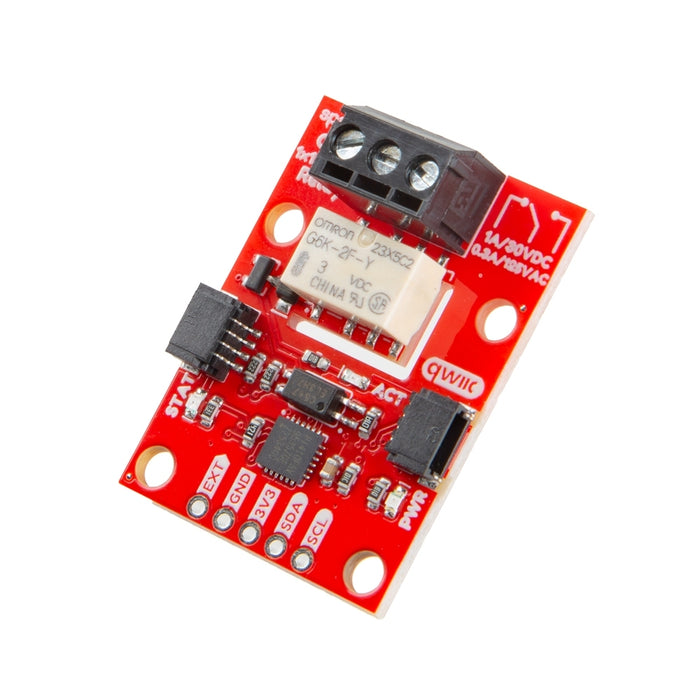

Qwiic - 1x1A DPDTリレー

マイクロコントローラからI²C経由で高電力デバイスを制御できるDPDT（デュアルポール・デュアルスロー）リレー基板です。リレーにオムロン G6K-2F-Y DC3 DPDTを採用、40℃で 1 A/30 VDCまたは0.3 A/125 VACまでの負荷を安全に切り替えられます。このリレーは高負荷のモーター制御や他のハイパワーデバイスを管理する場合に最適で、低電圧ロジックと高出力アプリケーションのギャップを橋渡しします。

リレー駆動

• I²C 駆動：
  GPIOエクスパンダ TCA9555により、ごく僅かな電流（5.8 mA@3.3 V）で制御できます。
• 外部駆動：
  物理スイッチや標準的なI/O信号など、ハードウェア制御でトリガーできます。
• Qwiicコネクタ：
  二つのQwiicコネクタによりハンダ付けなしでI²Cによるデイジーチェーン接続が可能です。

仕様

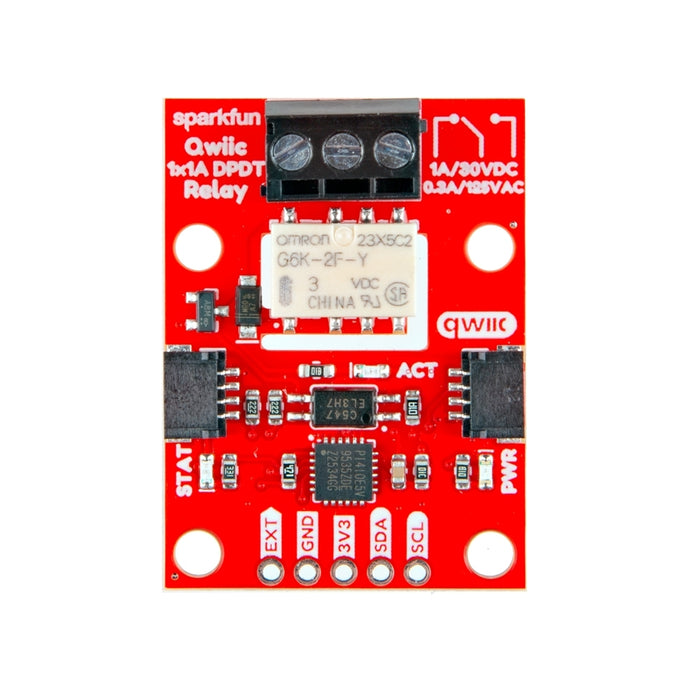

• G6K-2F-Y DC3 DPDT リレー
  • 負荷： 1 A/30 VDCまたは0.3 A/125 VAC
  • I²C 駆動電流： 5.8 mA
  • 外部駆動電流：50 mA

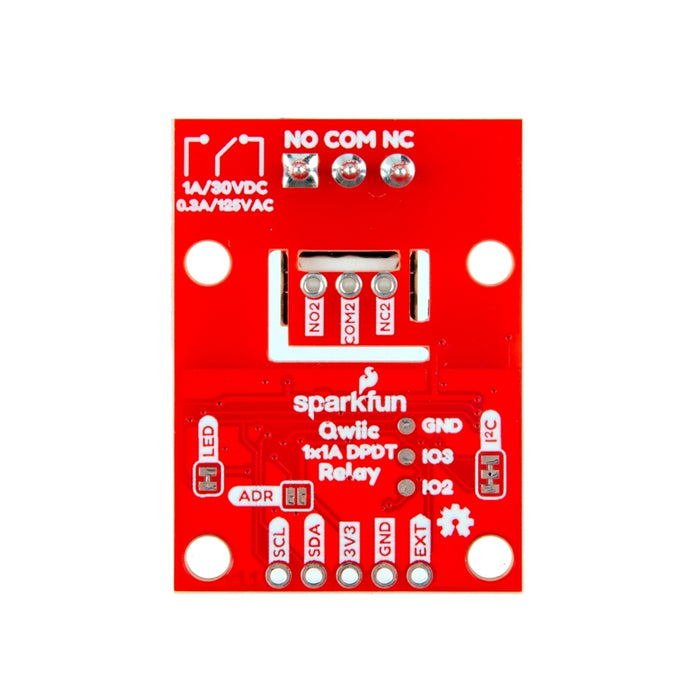

• リレー接続
  • COM Pole：3ピンスクリューターミナル
  • COM2 Pole：2.54 mmピッチメッキスルーホール
• TCA9555RTWR I²C GPIOエキスパンダ
  • I²C アドレス： 0x20（デフォルト）、0x21
• 2 x Qwiicコネクタ
• LED
  • 赤LED 電源（PWR）
  • 緑LED 状態（STAT）
  • 緑LED リレーアクティブ（ACT）

資料

• 回路図
• KiCad ファイル（ダウンロード）
• ボード寸法図
• データシート：
  • G6K-2F-Y DC3 DPDT リレー
  • TCA9555 GPIO エキスパンダー
• 接続ガイド
• SparkFun I²C エキスパンダ Arduino Library
• GitHub レポジトリ
