SKU 11125
M5StampS3 BAT
送料区分: 200
商品コード: M5STACK-S015
発売日: 2026-04-27
在庫数: 39
短いURL: ssci.to/11125
¥1,870
（税込）
¥1,870
-
¥1,870
Current price
¥1,870

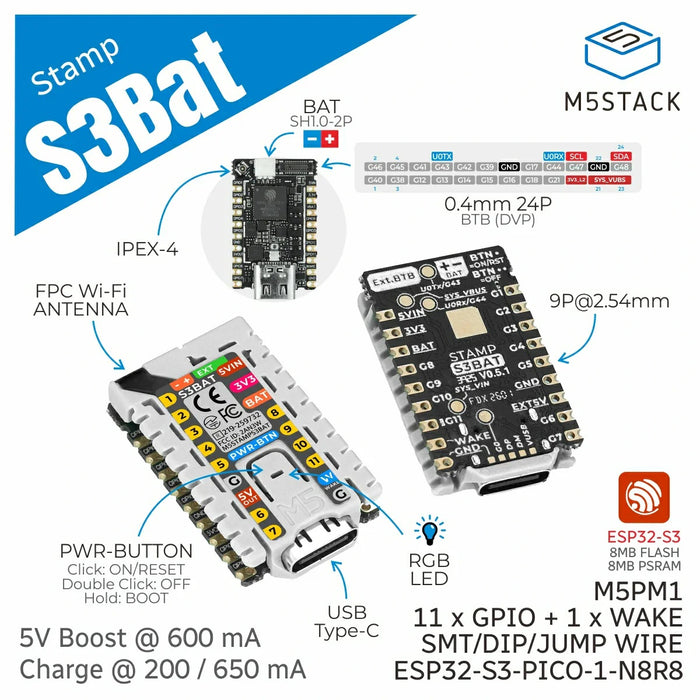

コンパクトサイズで電池駆動のIoT機器や省電力機器へ手軽に組み込める、電源管理機能内蔵のESP32-S3コアモジュールです。ESP32-S3-PICO-1-N8R8が搭載され、2.4 GHz Wi-Fi、8 MB Flash、8 MB PSRAMを備えています。3.7 Vリチウム電池入力、USB Type-C/DC 5 V入力、外部からのウェイクアップ機能、バッテリ充電管理、電圧監視などがひとつのモジュールにまとまっているので、センサ端末や小型IoTノードを素早く構築できます。
※ ピンヘッダ実装版を必要とされる方はこちらです。
特徴
- ESP32-S3-PICO-1-N8R8を搭載
- 2.4 GHz Wi-Fiを使用可能
- 8 MB Flash、8 MB PSRAMを内蔵
- 電源管理IC M5PM1を内蔵し、電源入出力制御、リチウム電池充電制御、入力電圧/電池電圧の検出が可能
- 3.7 Vリチウム電池、USB Type-C、DC 5 Vの3系統から給電可能
- 外部ウェイクアップIOを備え、低消費電力スリープからの復帰が可能
- 11 x GPIO
- 24P BTBコネクタを備え、DVPインターフェースを使用可能
- 1 x プログラマブルRGB LED搭載
- Arduino IDEで開発可能
仕様
- SoC：ESP32-S3-PICO-1-N8R8
- CPU：Xtensa LX7デュアルコア、最大240 MHz
- Flash：8 MB
- PSRAM：8 MB
- 無線通信：2.4 GHz Wi-Fi
- 入力電源：3.7 Vリチウム電池/USB Type-C/DC 5 V
- RGB LED：1 x WS2812
- バッテリコネクタ：SH1.0-2P
- パッド引き出し：11 x GPIO（G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11）、1 x ウェイクアップIO（PY_G4_WAKE）
- BTB側引き出し：19 x GPIO（G40/G38/G12/G13/G14/G15/G16/G18/G21/G46/G45/G41/G43/G42/G39/G17/G44/G47/G48）
- BTBコネクタ：24P、0.4 mmピッチ
- アンテナコネクタ：IPEX-4
- アンテナ：FPCアンテナ
- 動作温度：0～40℃
- 消費電流
- スリープモード：4.2 V@13.43 uA
- スタンバイモード：4.2 V@955.36 uA
- 軽負荷モード：4.2 V@26.83 mA
- フル負荷モード：4.2 V@27.49 mA
- 寸法：29.8 x 18.0 x 5.5 mm
- 重量：3.6 g

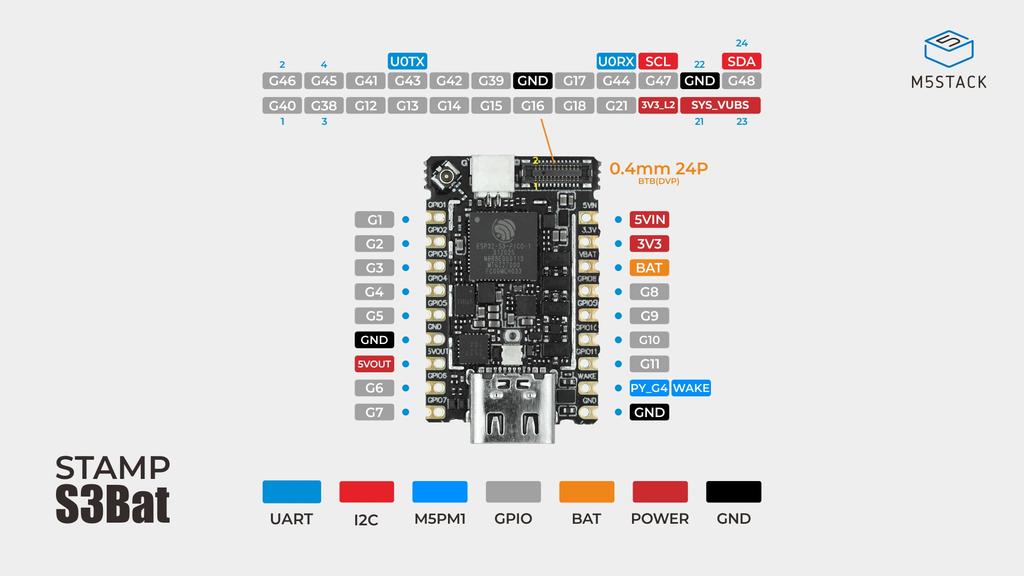

ピンマップ

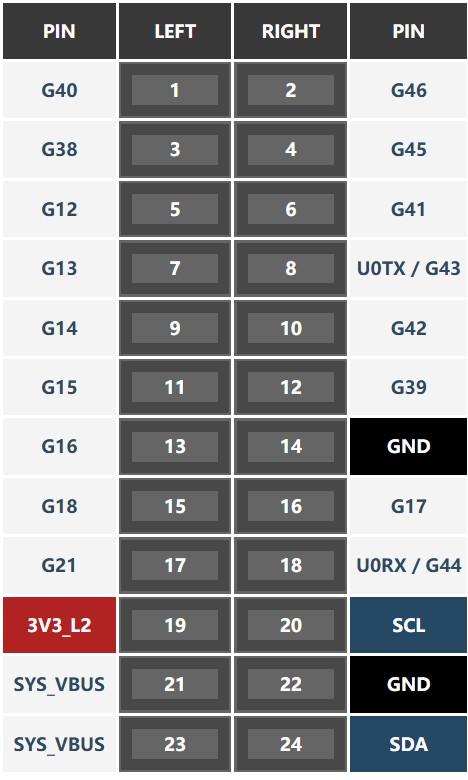

BTBコネクタピンマップ

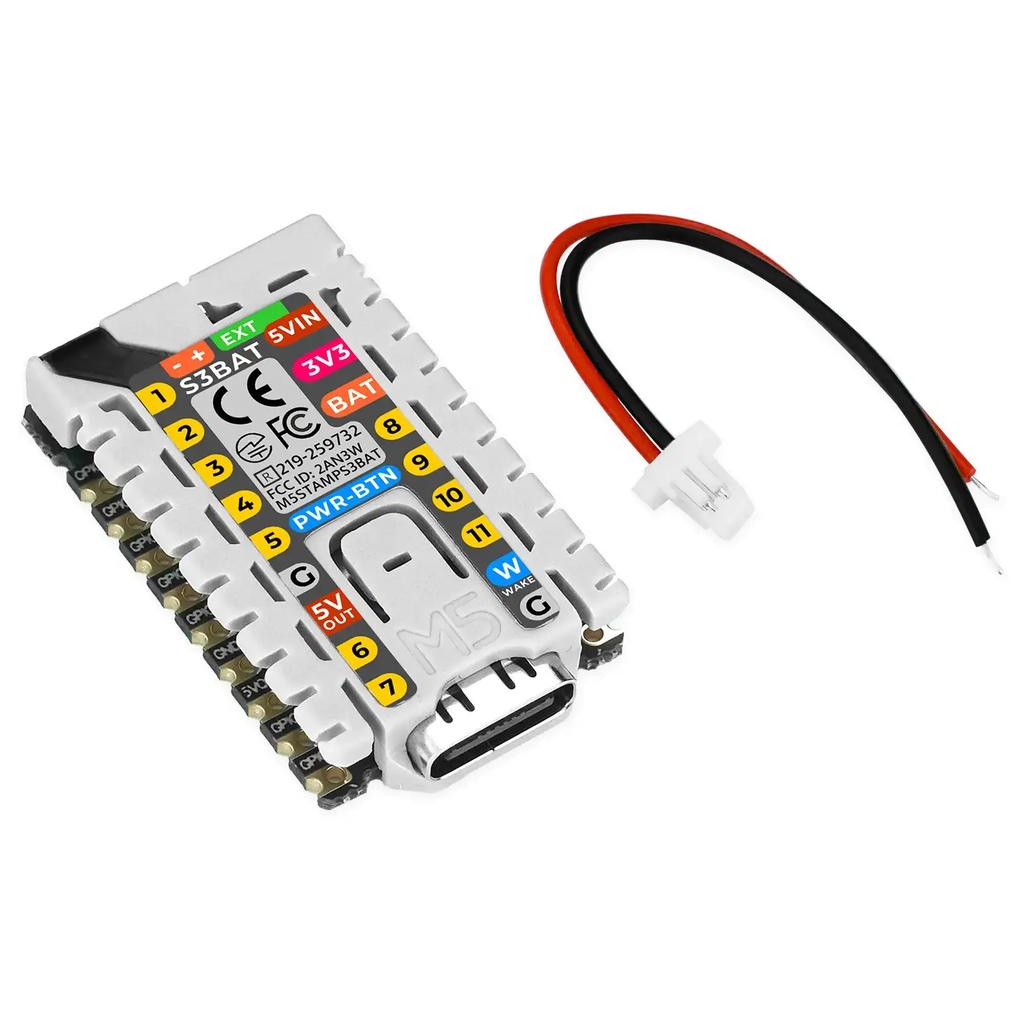

内容物
- 1 x M5StampS3 BAT Module
- 1 x SH1.0電池接続線
資料
販売元小売価格: 9.95ドル（税別）
