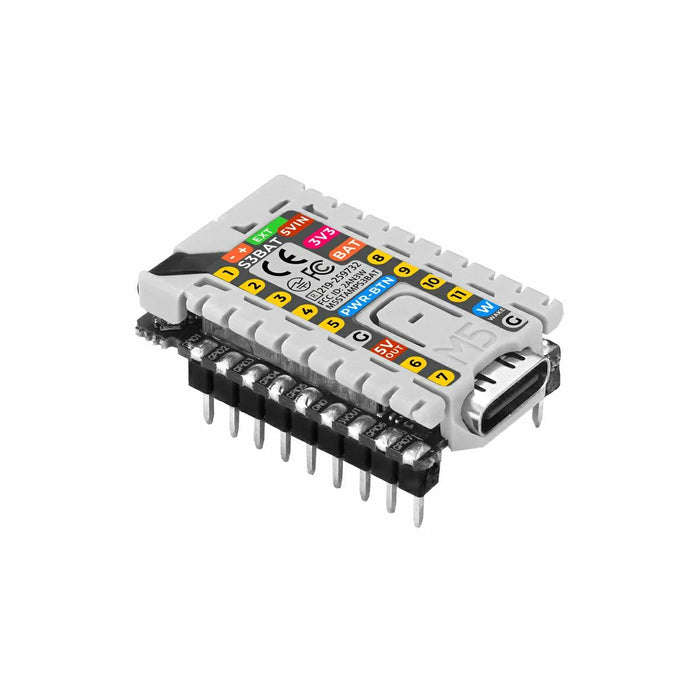

M5StampS3 BAT（2.54mmピンヘッダ実装済み）

コンパクトサイズで電池駆動のIoT機器や省電力機器へ手軽に組み込める、電源管理機能内蔵のESP32-S3コアモジュールです。ESP32-S3-PICO-1-N8R8が搭載され、2.4 GHz Wi-Fi、8 MB Flash、8 MB PSRAMを備えています。3.7 Vリチウム電池入力、USB Type-C/DC 5 V入力、外部からのウェイクアップ機能、バッテリ充電管理、電圧監視などがひとつのモジュールにまとまっているので、センサ端末や小型IoTノードを素早く構築できます。2.54 mmピンヘッダを実装済みなので、ブレッドボードやユニバーサル基板にそのまま挿して試作できます。

特徴

• ESP32-S3-PICO-1-N8R8を搭載
• 2.4 GHz Wi-Fiを使用可能
• 8 MB Flash、8 MB PSRAMを内蔵
• 電源管理IC M5PM1を内蔵し、電源入出力制御、リチウム電池充電制御、入力電圧/電池電圧の検出が可能
• 3.7 Vリチウム電池、USB Type-C、DC 5 Vの3系統から給電可能
• 外部ウェイクアップIOを備え、低消費電力スリープからの復帰が可能
• 11 x GPIO
• 24P BTBコネクタを備え、DVPインターフェースを使用可能
• 1 x プログラマブルRGB LED搭載
• ブレッドボードやPCBへ組み込みやすい2.54 mmピンヘッダ実装済み
• Arduino IDEで開発可能

仕様

• SoC：ESP32-S3-PICO-1-N8R8
• CPU：Xtensa LX7デュアルコア、最大240 MHz
• Flash：8 MB
• PSRAM：8 MB
• 無線通信：2.4 GHz Wi-Fi
• 入力電源：3.7 Vリチウム電池/USB Type-C/DC 5 V
• RGB LED：1 x WS2812
• バッテリコネクタ：SH1.0-2P
• パッド引き出し：11 x GPIO（G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11）、1 x ウェイクアップIO（PY_G4_WAKE）
• BTB側引き出し：19 x GPIO（G40/G38/G12/G13/G14/G15/G16/G18/G21/G46/G45/G41/G43/G42/G39/G17/G44/G47/G48）
• BTBコネクタ：24P、0.4 mmピッチ
• アンテナコネクタ：IPEX-4
• アンテナ：FPCアンテナ
• 動作温度：0～40℃
• 消費電流
  • スリープモード：4.2 V@13.43 uA
  • スタンバイモード：4.2 V@955.36 uA
  • 軽負荷モード：4.2 V@26.83 mA
  • フル負荷モード：4.2 V@27.49 mA
• 寸法：29.8 x 18.0 x 12.0 mm
• 重量：4.5 g

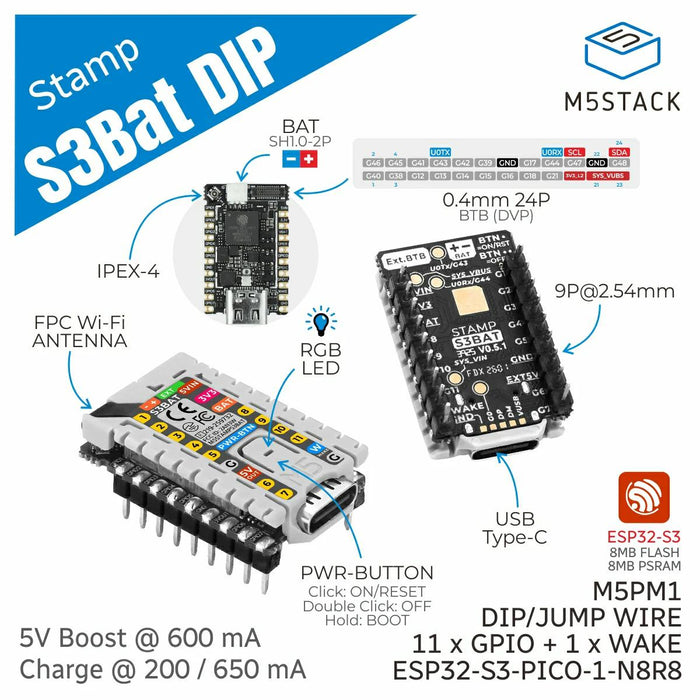

ピンマップ

BTBコネクタピンマップ

内容物

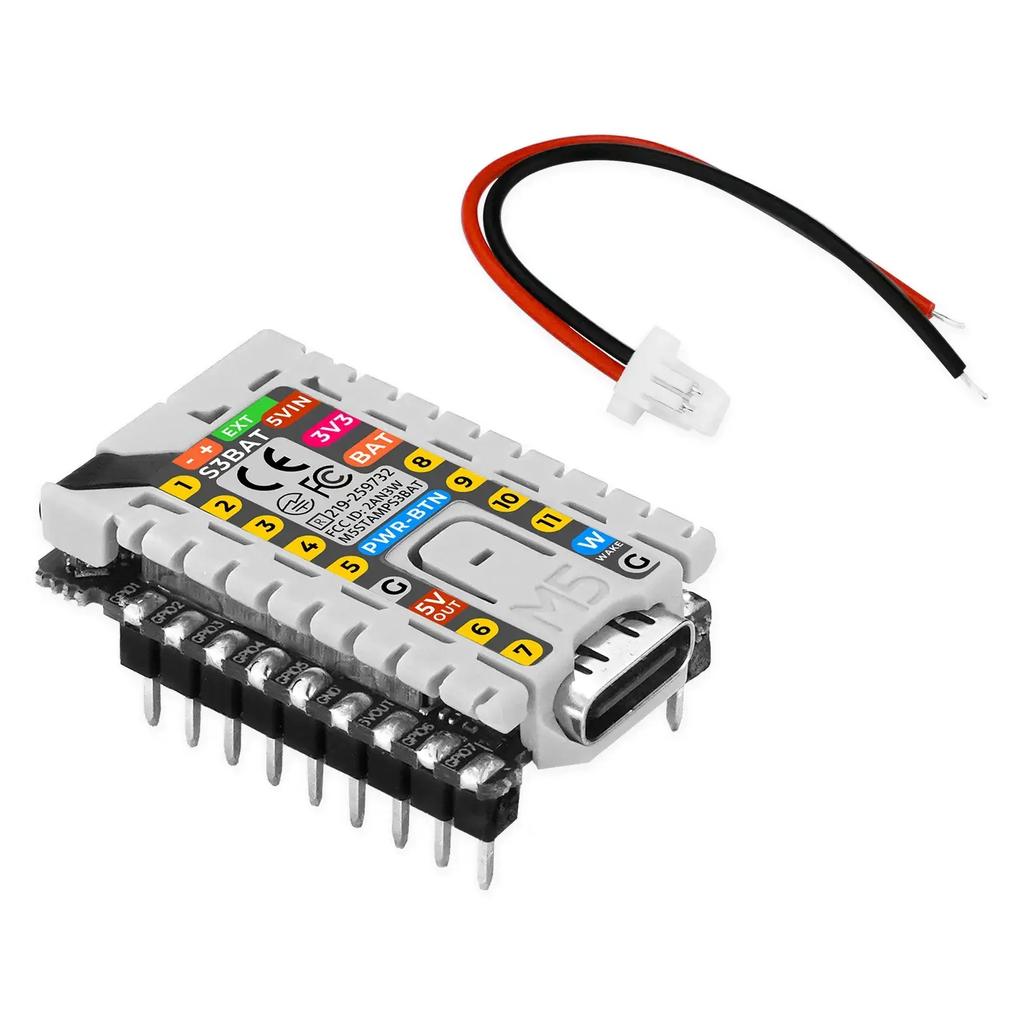

• 1 x M5StampS3 BAT Module
• 1 x SH1.0電池接続線

資料

• 回路図
• ESP32-S3データシート
• LGS4056HDAデータシート
• BTB0.408-24PLBDR-M41データシート
• 製品ドキュメント
• Arduinoクイックスタートガイド
• Arduino M5PM1 電源管理
• M5PM1 Arduino Library（GitHub）
• M5PM1 通信プロトコル
