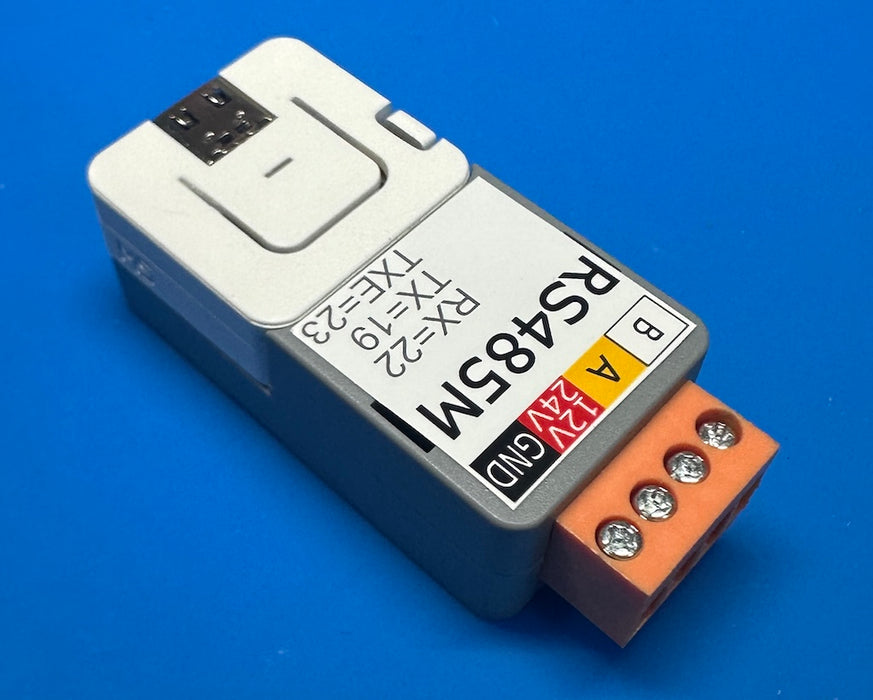

Atomic RS485M Base

RS485規格の半二重シリアル通信を行うことができるAtomic Baseです。M5StackのATOMシリーズを載せて使用します。
M5Stack社のATOMIC RS485ベースとは異なり、データを送信している期間のみ伝送路を送信駆動する制御をマイコンから、または自動で行うことができます（通信速度は変更可能）。
また伝送路側から最大24Vを供給してマイコン側に5Vを供給することができます。電源ICの入力電圧の上限が60Vのため、通電時の過渡現象の過電圧による破損を防ぐことができます。
理論上最大256台まで接続可能な低入力容量型のRS485ドライバを使用しています。

※ATOMシリーズは別途用意してください。
※本商品はM5Stack社の公式製品ではありません。

仕様

• RS485規格の半二重シリアル通信（送信ドライバはデータ送信中のみ有効：ATOMからの制御も可能）
• 12/24V給電で降圧DC/DCコンバータで本体・ATOM側へ5Vを供給
• 通信速度は変更可能

内容物

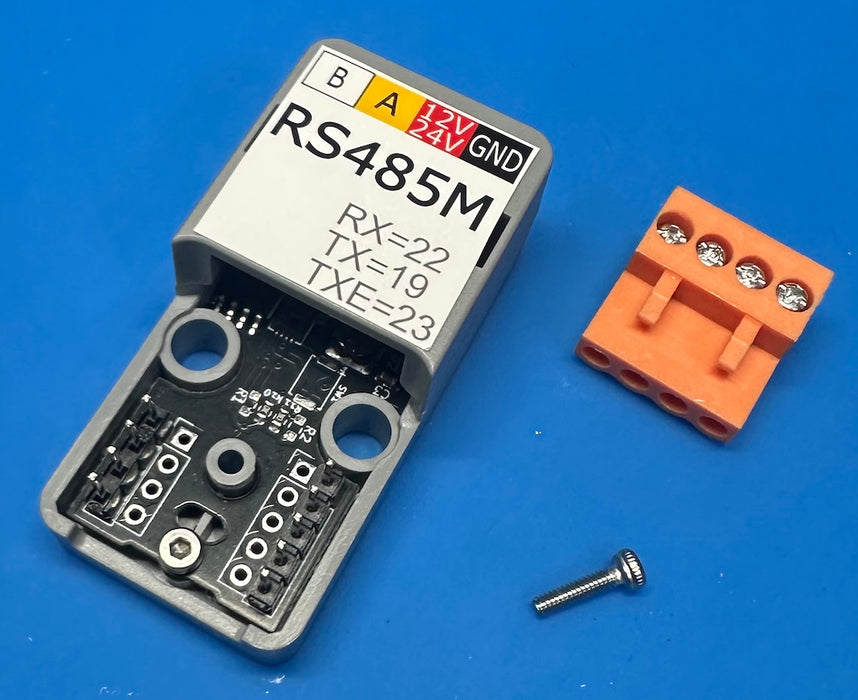

• 1x Atomic RS485M Base
• 1x M2ねじ(ATOM固定用)

資料

• サポートページ

こちらの商品は、秋田純一さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
