Waveshare Raspberry Pi Zero用PhotoPainter - 7.3インチ電子ペーパーフォトフレーム（Pi Zero 、電池なし）

Raspberry Pi Zero 2 WHを使用する7.3インチのカラー電子ペーパーデバイスです。パイン材（松）ウォールナット仕上げのフォトフレームが付属します。

※ 製品にRaspberry Pi Zero 2 WHと電池は含まれません。

特徴

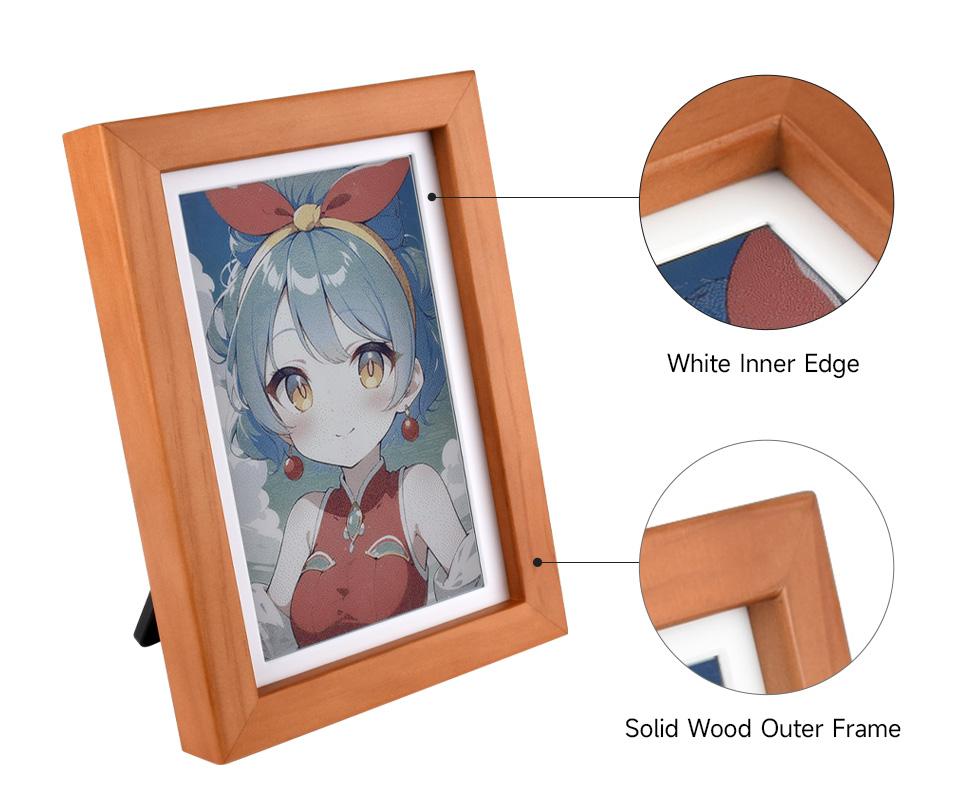

• 木製フレーム採用により設置場所を選ばないケース

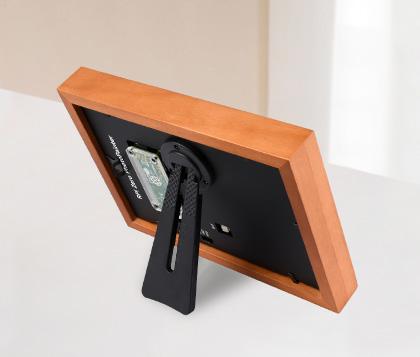

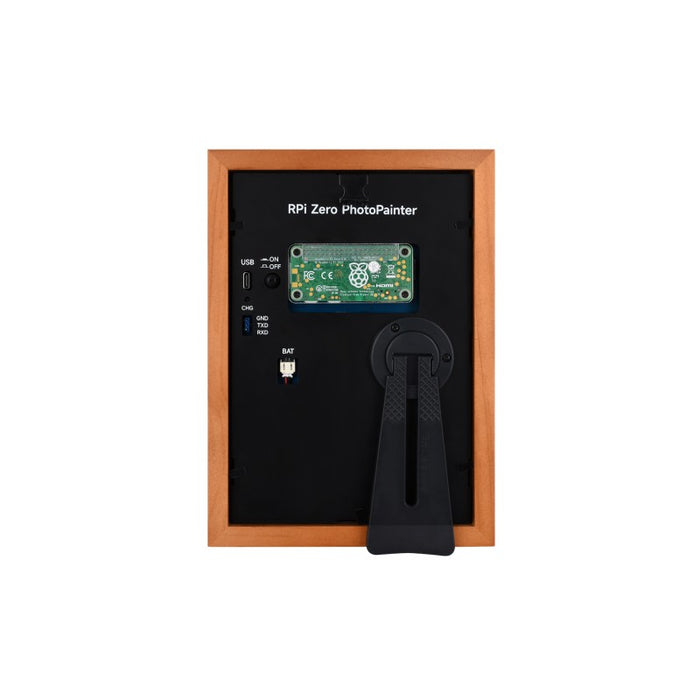

  • 背面にはキックスタンドがあり写真立てのように立てることができます

• 高コントラスト・高彩度の800 x 480 pxフルカラー（E6）電子ペーパー
  • ディザリングによりフルカラー画像を表示できます
  • バックライト不要で、電源が切れても最終更新画像を長時間表示可能
  • 170°以上の広視野角
• リチウムイオン電池を接続可能（当社では扱っておりません）
  • USB Type-Cコネクタからの電源が切れてもリチウムイオン電池で稼働できます
• 高精度RTCチップ搭載により、正確な時刻制御を実現

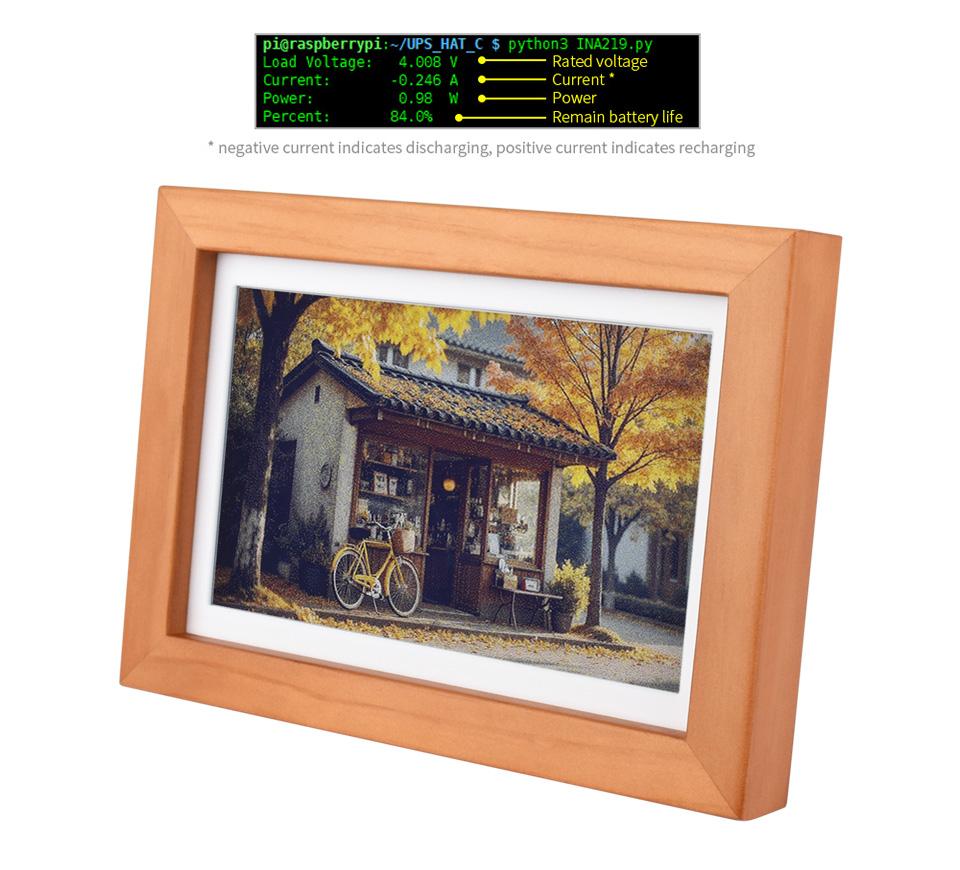

• I²C経由で電圧、電流、バッテリー残量を測定できます


仕様

• ディスプレイ：7.3インチカラー電子ペーパー
  • 有効表示画面：7.3インチ相当（160 x 96 mm）
  • 解像度：800 x 480 px
  • 色：6色（黒・白・緑・青・赤・黄）
  • 階調：2
  • 視野角：170°以上
  • 全体リフレッシュに必要な時間：12秒
• コントローラ：Raspberry Pi Zero 2 WHを使用
• RTC：DS3231
  • RTCバックアップ用電池：JST SHタイプ2Pコネクタ経由で接続（当社では扱っておりません）
• リチウムイオン電池充放電回路：ETA6003採用
  • リチウムイオン電池：JST PHタイプ2Pコネクタ経由で接続、公称電圧3.7 V・公称容量1500 mAh（当社では扱っておりません）
• 外形寸法：214 x 154 x 32 mm（突起部除く）

基板説明

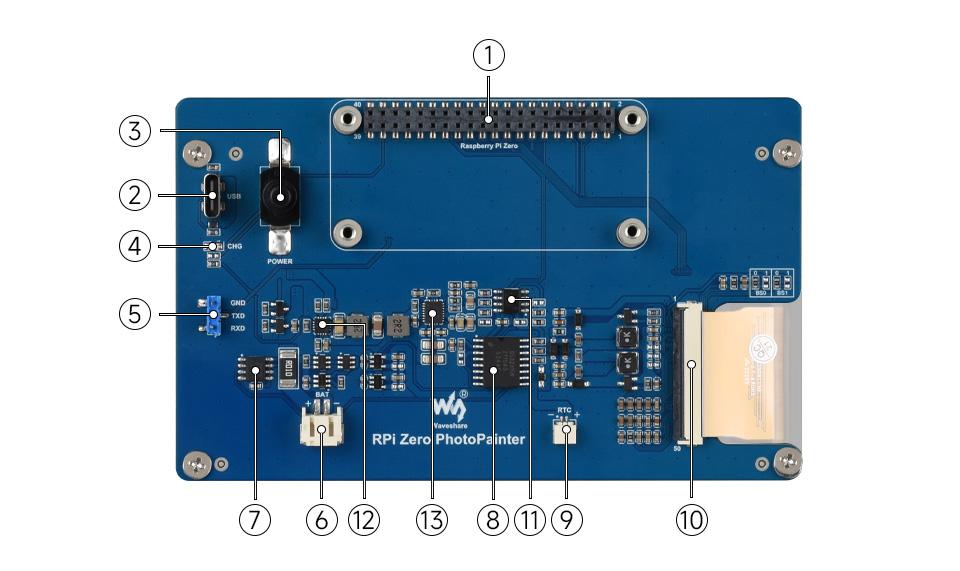

①Raspberry Pi 40ピンGPIO接続用ソケット
②USB Type-Cポート：本機への給電及びバッテリー充電用
③電源スイッチ
④充電インジケータ
⑤シリアルデバッグ用ソケット
⑥リチウムイオン電池用コネクタ
⑦INA219：電圧・電流モニターIC
⑧DS3231：RTCチップ
⑨RTCバックアップ電池用コネクタ
⑩電子ペーパー接続用コネクタ
⑪EEPROM
⑫ETA6003：リチウムイオン電池充放電制御IC
⑬SCT12A0DHKR：昇圧型DC-DCコンバータ

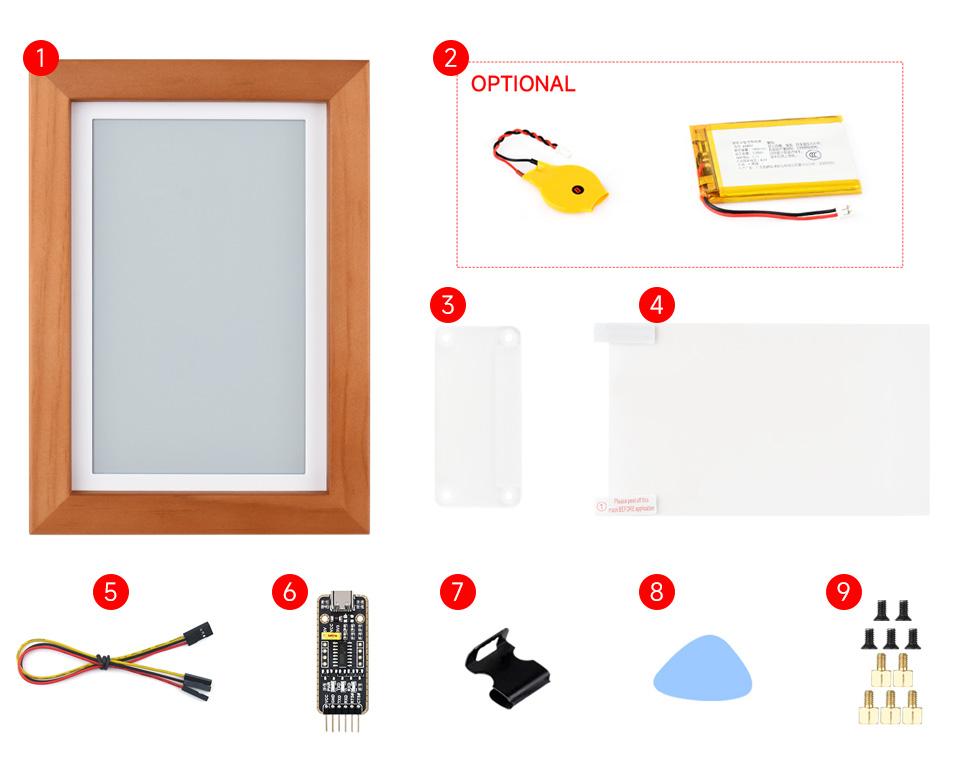

内容物

①Waveshare PhotoPainter 7.3インチ電子ペーパーフォトフレーム
②【商品に含まれません】RTCバックアップ用電池（2P JSTタイプコネクタ付）、3.7 V 1500 mAhリチウムイオン電池
③アクリルプレート
④画面保護フィルム
⑤3Pケーブル（3Pメス ～ 3 x 1Pメス）
⑥USBシリアル変換アダプタ（CH343、Type-C USBコネクタ）
⑦金具（2個同梱：1個は組立済）
⑧開梱用ピック
⑨ネジパック
