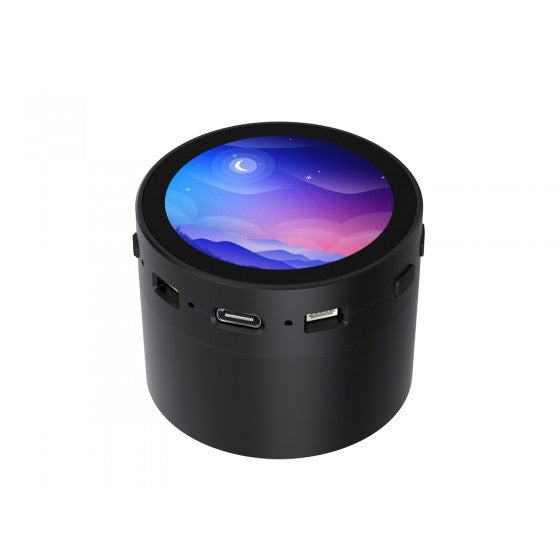

Waveshare RP2350搭載 1.85インチ円形タッチスクリーン開発ボード（スピーカーユニット付き）

RP2350Aが搭載された、直径約1.85インチの円形静電容量タッチIPS液晶一体型開発ボードです。USB Type-Cで給電と書き込みができ、音声入出力やRTC、6軸IMU、microSDスロットが搭載されています。

※6軸IMUについて、取り扱い当初販売元情報に記載がありましたが、搭載されてないことがわかり、現在は販売元情報からも削除されています。

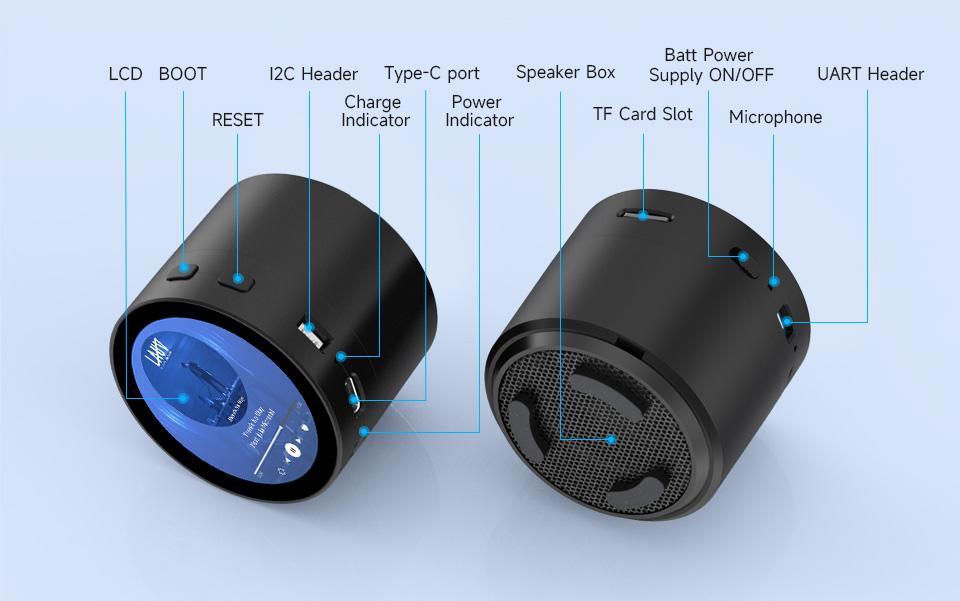

特徴

• デュアルコア、デュアルアーキテクチャ採用のRP2350Aを搭載
• USB 1.1のデバイス、ホストに対応
• Raspberrypi Picoと同じようにUSBマスストレージ経由のドラッグアンドドロップ書き込みが可能
• オーディオコーデックES8311とマイクを搭載、音声入出力が可能
• RTCチップとSDカードスロットを搭載
• 6軸IMU搭載
• 28ピンヘッダを搭載、GPIOに直接接続することが可能
• チップ温度のリアルタイム監視用温度センサ内蔵

仕様

• 動作周波数：最大150 MHz
• RAM：520 KB
• Flash：16 MB
• ディスプレイ
  • サイズ：1.85インチ
  • 画素数：360 x 360
  • 色数：65Kカラー
  • 表示サイズ：Φ 46.08 mm
  • 画素ピッチ：0.128 x 0.128 mm
  • ディスプレイドライバ：ST77916
  • 表示インターフェース：QSPI
  • タッチコントローラ：CST816（I²C接続）
• USB：USB Type-C、USB 1.1、デバイス、ホストとして使用可能
• 省電力：スリープ、休止モード
• 拡張I/O：18本マルチファンクションGPIO、2 x SPI、2 x I²C、2 x UART、4 x 12 bit ADC、12 x PWM、12 x PIOステートマシン
  * IMU：QMI8658（加速度計 / ジャイロそれぞれ16 bit）
• RTC：PCF85063
• バッテリ：3.7 Vのリチウムイオン電池が使用可能。充放電回路を備え、最大で1 Aの充電電流を制御可能。（リチウムイオン電池は別売り）

内容物

• 1 x RP2350-Touch-LCD-1.85C スピーカーユニット付き
• 2 x SH1.0 4ピンケーブル（約100 mm）

USBケーブルは付属しません。

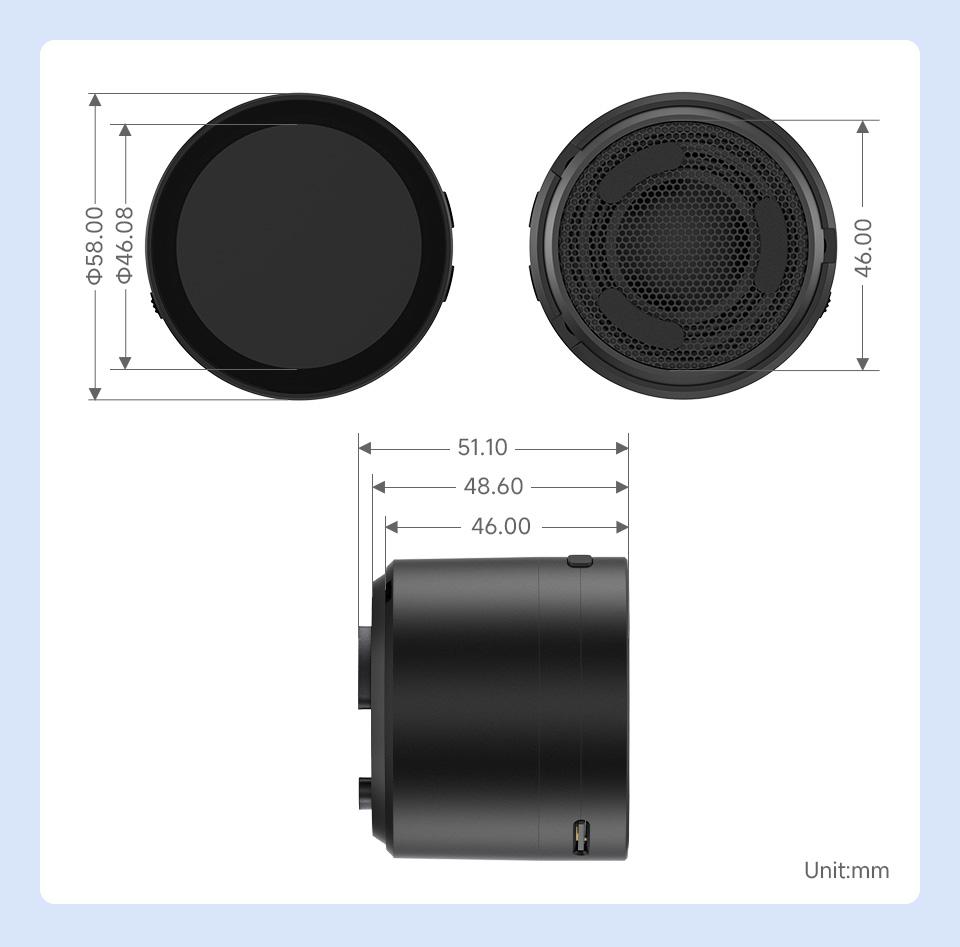

寸法

資料

• Wiki
• デモコード一式（ZIP）
• 回路図（PDF）
• RP2350データシート（PDF）
