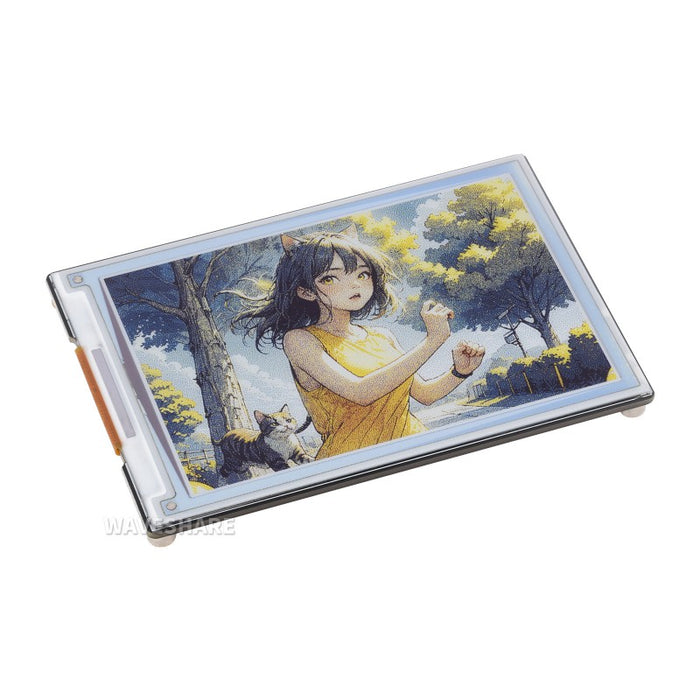

Waveshare 4インチ e-Paper HAT+（カラー、600×400）

Raspberry Piシリーズ、Jetson Nano、RDK X3などに使える4インチ、基本色6色、600 x 400 px、SPI接続のカラー電子ペーパーHATです。

特徴

• E Ink Spectra 6 (E6) テクノロジーの採用により高コントラスト・高彩度の表示を実現
• バックライト不要で、電源が切れても最終更新画像を長時間表示可能
• 基本的に画面更新時のみ電力を消費するので、超低消費電力
• WikiにRaspberry Pi / Jetson Nano / RDK X3等用のマニュアルや実例が用意され、すぐに試せます
• Raspberry PiのHAT+規格に適合
• レベルシフター内蔵により、3.3 V系だけでなく5 Vのマイコンにも接続できます

仕様

動作電圧：3.3 Vまたは5 V（電源電圧とI/O電圧は同一である必要があります）
表示色：E Ink Spectra 6 カラー（赤、緑、青、黄、黒、白）
解像度：600 × 400ピクセル
階調：2

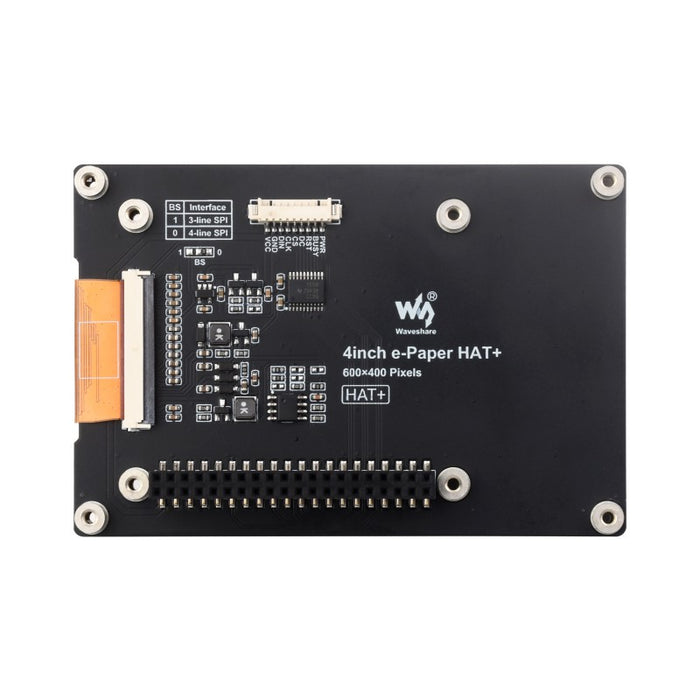

インターフェース：3ワイヤSPI、4ワイヤSPI
視野角：170°以上
全体リフレッシュに必要な時間：19秒
本体外形寸法：101.0 × 68.0 mm
有効表示画面：84.6 × 56.40 mm
ドットサイズ：0.141 × 0.141 mm
リフレッシュ時消費電力：< 70 mW（標準）
スタンバイ時消費電流：< 0.01 uA

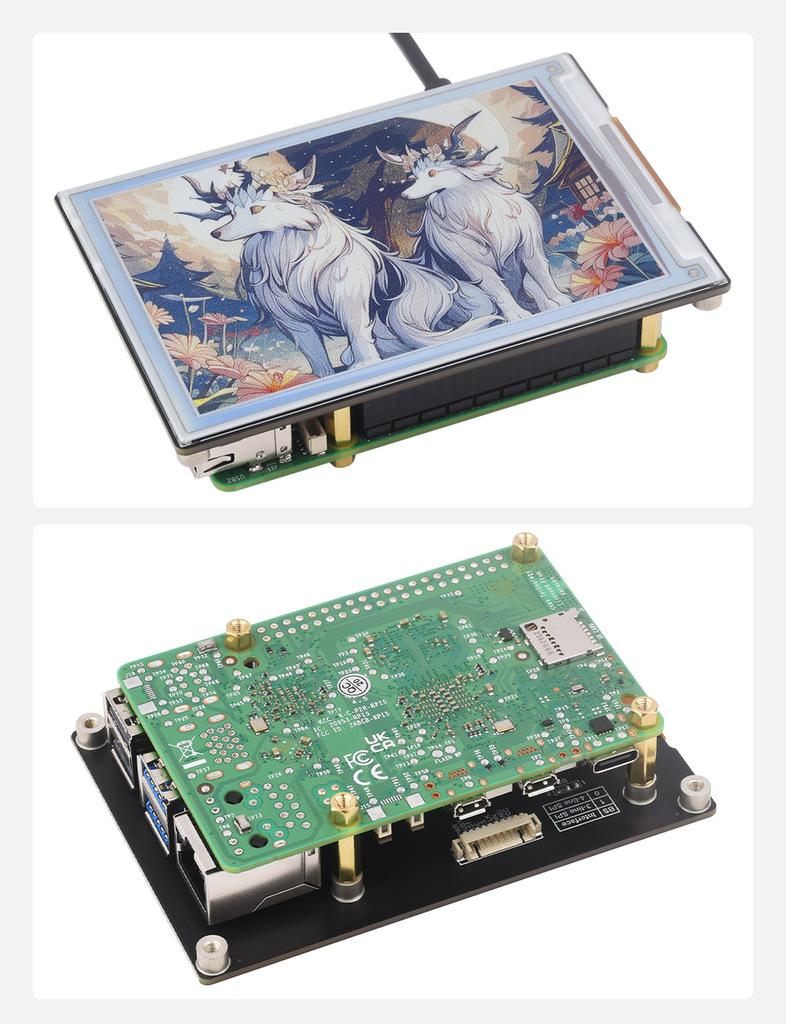

Raspberry Pi 接続イメージ

※Raspberry Pi 5は商品に含まれません

内容物

• 1 x 4インチ e-Paper HAT+（カラー、600×400）本体
• 1 x GH 1.25 9ピンケーブル（約20 cm）
• 1 x ネジ・スペーサーパック

資料

• Wiki
