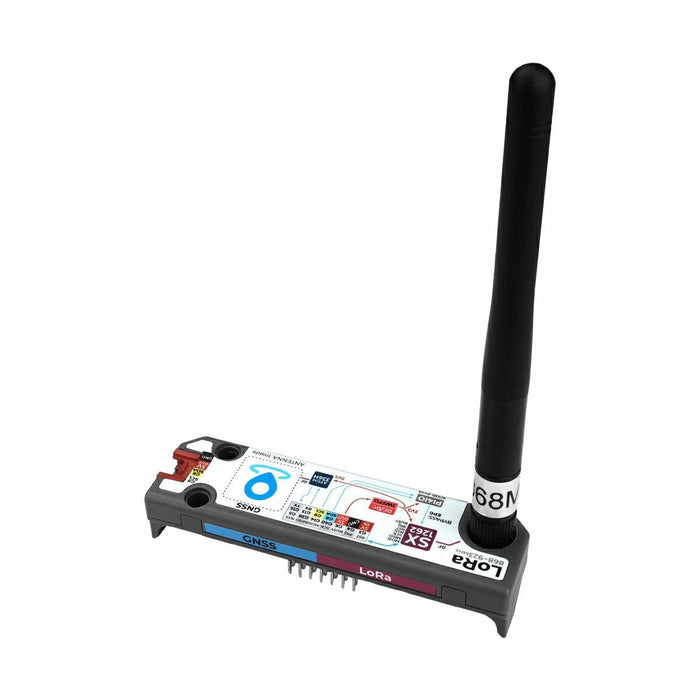

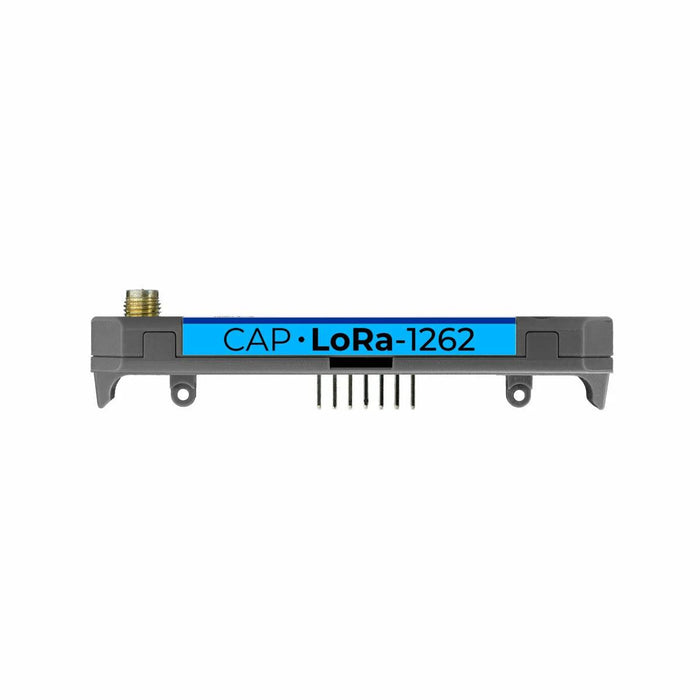

Cardputer Adv用Cap LoRa 1262（SX1262、ATGM336H）

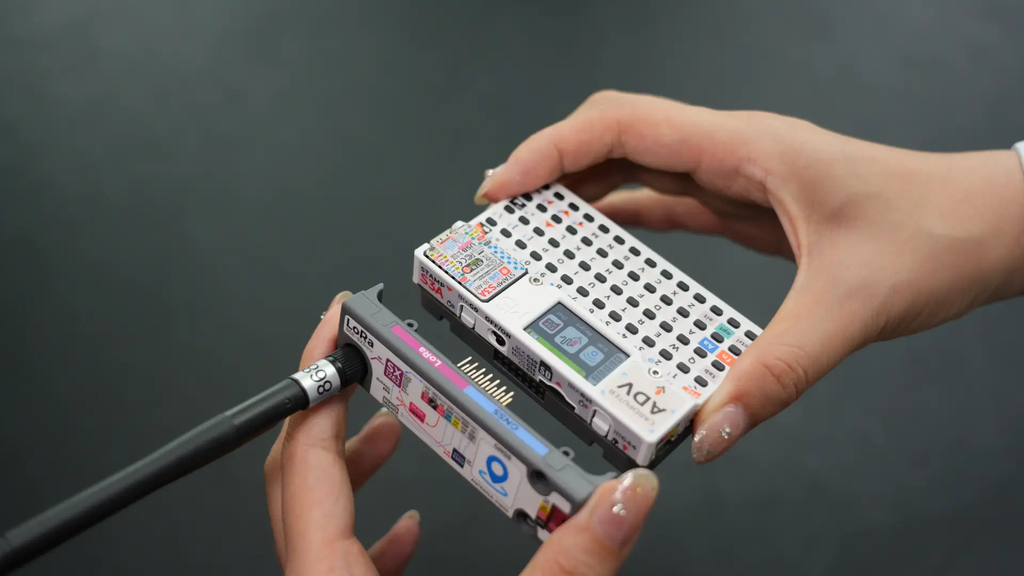

Cardputer Adv用に設計され、LoRaと GNSSが搭載された高性能通信拡張モジュールです。モジュールには、HY2.0-4P拡張インターフェースが備わり、ホストコントローラと安定した接続で機能を拡張できます。

LoRaモジュールはSX1262チップベースで、外付けSMAアンテナがデフォルトで装備され、強力な耐干渉性能と長距離通信機能を実現します。周波数バンド 868～923 MHz に対応、IoTの長距離かつ低消費電力リンクを提供します。

GPSモジュールはAT6668 チップをベースにしたソリューションを採用、内蔵セラミックアンテナにより、高精度で信頼性の高い衛星測位サービスを実現します。マルチバンド/マルチモードGNSS信号の受信に対応し、GPS、BD2、BD3、GLONASS、GALILEO、 QZSSなどの複数の全球測位衛星システムからの信号を受信します。マルチシステムの組み合わせによる測位および単一システム独立の測位いずれにも対応し、強力な耐干渉機能と高い測位精度を誇ります。微弱な信号環境でも高精度の測位情報を素早く得られます。

特徴

• LoRa無線通信とGNSS全地球測位システムを一体化
• 動作周波数： 868 ～923 MHz
• 対応変調モード：FSK、GFSK、MSK、GMSK、LoRa、OOK
• LoRa 受信感度： -147 dBm （LoRa低データレートモード）
• LoRa 最大送信電力：22 dBm

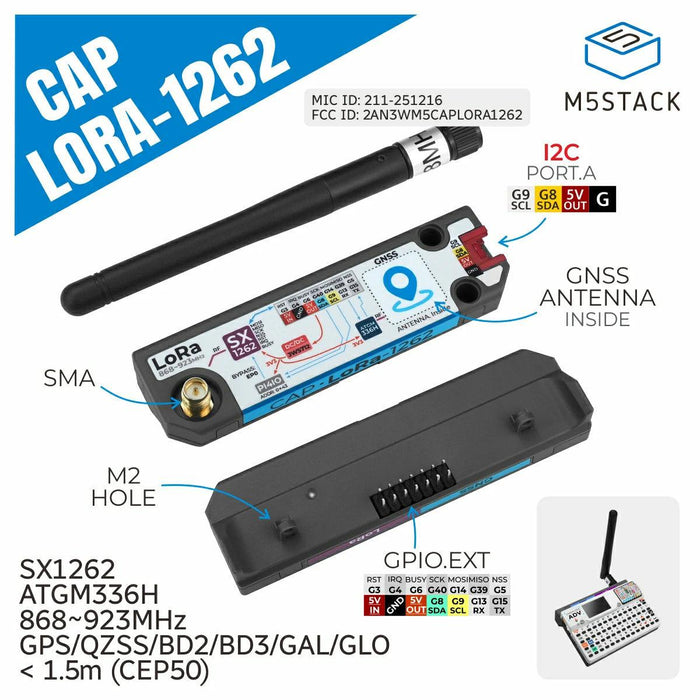

• LoRa用外部SMA アンテナインターフェース、GPS用内蔵セラミックアンテナ
• 複数衛星ナビゲーションシステム対応（GPS / QZSS / BD2 / BD3 / GALILEO/ GLONASS）
• マルチ周波数/マルチシステム受信
• HY2.0-4P 拡張インターフェース
• 開発プラットフォーム:
  • Arduino
  • UiFlow2

内容物

• 1 x Cap LoRa-1262
• 1 x LoRa ラバーアンテナ

用途

• 遠隔データ収集
• スマートシティ
• スマートホーム
• 車両測位/航行
• IoTデバイス位置特定

仕様

ビデオ

資料

• ドキュメント
