STEMMA QT - BMP581搭載 圧力センサモジュール
送料区分: 200
商品コード: ADA-6407
発売日: 2026-02-02
在庫数: 0
短いURL: ssci.to/10927

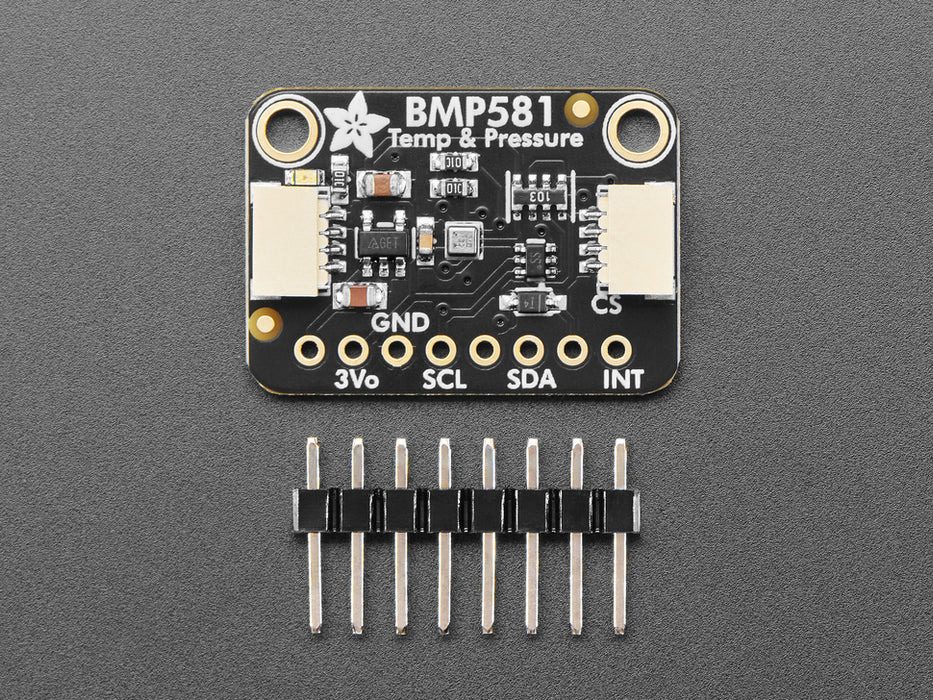

Bosch社の次世代圧力センサBMP581が搭載されたモジュールです。I2CとSPIの2種類のインターフェースを使用することができます。STEMMA QT/Qwiic互換のコネクタが搭載されているので、ハンダ付けなしでM5StackやRaspberry Piなどと接続することができます。温度補償と線形化をオンチップで行うことができるので、非常に高精度な気圧測定が可能です。これにより、正確な高度を測定でき、例えば建物の何回にいるのかを判定するアプリケーションなどに活用することができます。（原理上、基準となる高度における気圧の入力が必要です。）
本製品にはDC-DCコンバータが搭載され、5 V電源と3.3 V電源の両方が使用可能です。同じチップが搭載されたセンサモジュールQwiic - BMP581搭載 圧力センサとQwiic Micro - BMP581搭載 圧力センサにはDC-DCコンバータが搭載されていないので、5 Vの電源は使用できません。
本製品の別バージョンも販売しています。
※ BMP580搭載のバージョンはこちらです。
※ チューブ取り付け用ポート搭載のバージョンはこちらです。
注：マイコンボードは製品に含まれていません。
特徴
- 高精度条件下（900 ~ 1100 hPa、25℃）で相対精度±0.4 Pa（±3.3 cmに相当）、典型的な絶対精度±30 Pa（約2.5 m）の高精度気圧測定
- 絶対精度±0.5℃（標準値）と高精度温度測定
- 複数回測定して平均を取ることでノイズを低減するオーバーサンプリング機能を搭載
- DC-DCコンバータとレベル変換回路搭載により、5 V系と3.3 V系の両方に対応
- 32回分の測定データを保持できるFIFOバッファ搭載
- センサ内部に温度補償機能を搭載
仕様
- 消費電流：1.3 μA（1 Hz測定時の標準値）
- 出力データレート：622 Hz（最大値）
- I2Cアドレス：0x77（デフォルト）、0x76（ジャンパ切り替え）
精度
| 項目 | 圧力範囲 | 温度範囲 | 条件・刻み | 値 |
|---|---|---|---|---|
| 絶対精度 | 300〜1100 hPa | −5〜65 ℃ | — | ±30 Pa |
| 絶対精度（全動作範囲） | 300〜1100 hPa | −40〜85 ℃ | — | ±75 Pa |
| 相対精度 | 700〜1100 hPa | 15〜55 ℃ | 10 kPa刻み | ±6 Pa |
| 相対精度（高精度条件） | 900〜1100 hPa | 25 ℃ | 1 kPa刻み | ±0.4 Pa |
安定性・分解能
| 項目 | 評価条件 | 値 |
|---|---|---|
| 長期ドリフト | 1年間の連続動作 | ±10 Pa |
| 短期ドリフト | 24時間の連続動作 | ±1.5 Pa |
| データ分解能 | レジスタからの出力値 | 1/64 Pa |
