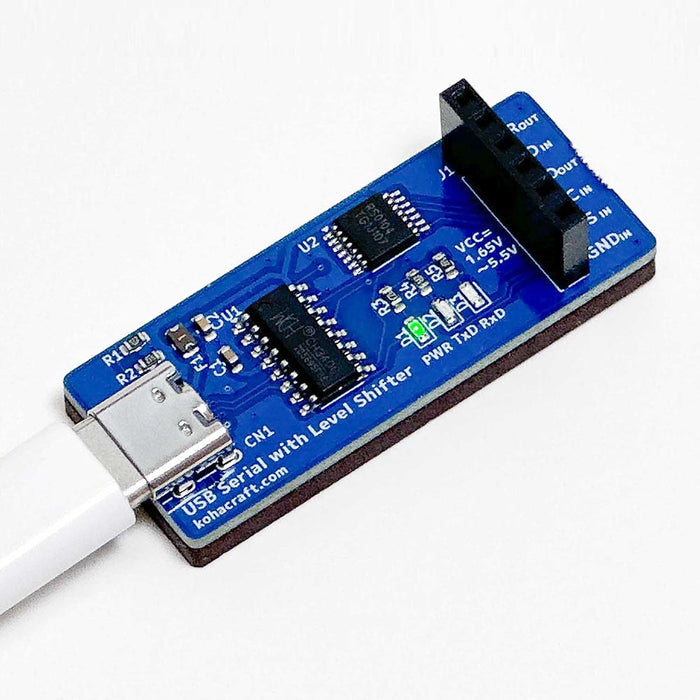

レベル変換機能付きUSBシリアル

1.65V〜5.5Vまでのロジックレベルに対応するUSBシリアル変換モジュールキットです。
ターゲット機器のロジックレベルで通信するので、電池で動作するマイコンなど、電源が安定化されていない機器との通信に最適です。

仕様

• ロジックレベル：1.65V〜5.5V
• 通信速度：最大2Mbps
• コネクタ：USB Type-C

使い方

1.本機のGNDINに、ターゲットのGNDを接続します
2.本機のVCCINに、ターゲットの電源を接続します
※これはターゲットのロジックレベルを認識するためのものです。本機からターゲットへの電力の供給機能はありません
3.本機のRXDINに、ターゲットのTXDを接続します
4.本機のTXDOUTに、ターゲットのRXDを接続します
5.通信ソフトでポートと通信速度の設定をして利用します

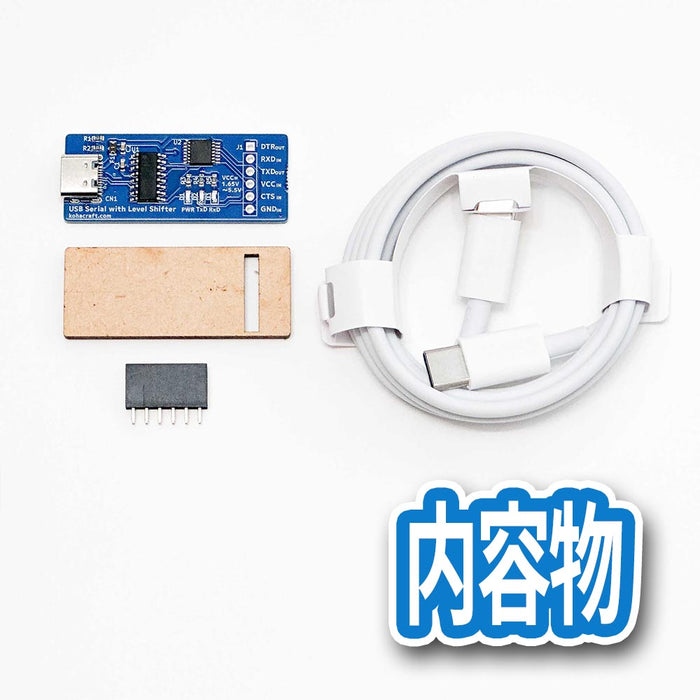

内容物

• メイン基板
• ピンソケット6ピン
• 背面パネル
• USB Type-C ケーブル

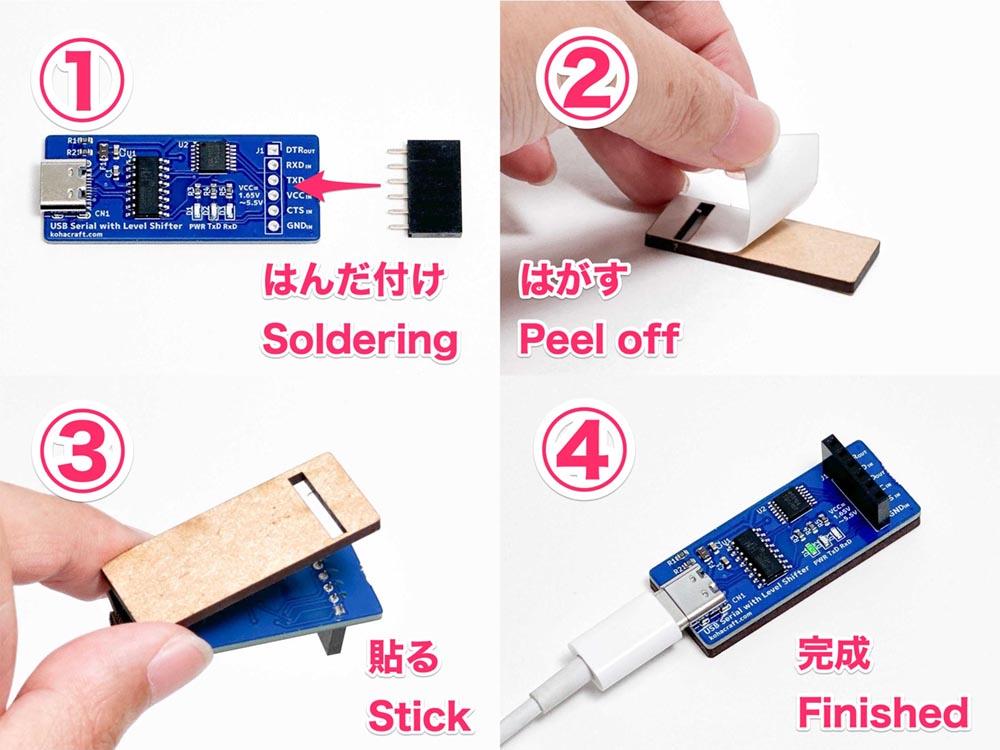

組み立て方

ご注意

・VCCIN、GNDINピンにターゲットの回路電源を接続してください。電源を接続しないと入出力ができません
・本機からターゲットへの電力の供給機能はありません
・Windowsの場合CH340のドライバのインストールが必要です。Macでは不要です
・Macの場合ドライバに原因があるのかわかりませんが、DTROUTは出力できますが、CTSINの入力が正常に動作しません。Windowsでは問題ありません

資料

• サポートページ

こちらの商品は、kohacraft.comさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
