Waveshare RP2350-1.47インチディスプレイ開発ボード（USB-C）

端子がUSB Type-Cで、172 x 320ピクセル・262 K色表示対応の1.47インチディスプレイが搭載された、RP2350ベースの最小システム開発ボードです。Raspberry Pi Pico 2と互換性があり、microSDスロットも搭載されています。

特徴

• RP2350A搭載：デュアルArm Cortex-M33 or デュアルRISC-V Hazard3プロセッサ@150 MHz
• USB Type-Cコネクタ搭載
• microSDカードスロット搭載
• マスストレージとして認識される本モジュールに、PC上でプログラムをドラッグアンドドロップするだけで書き込みが可能

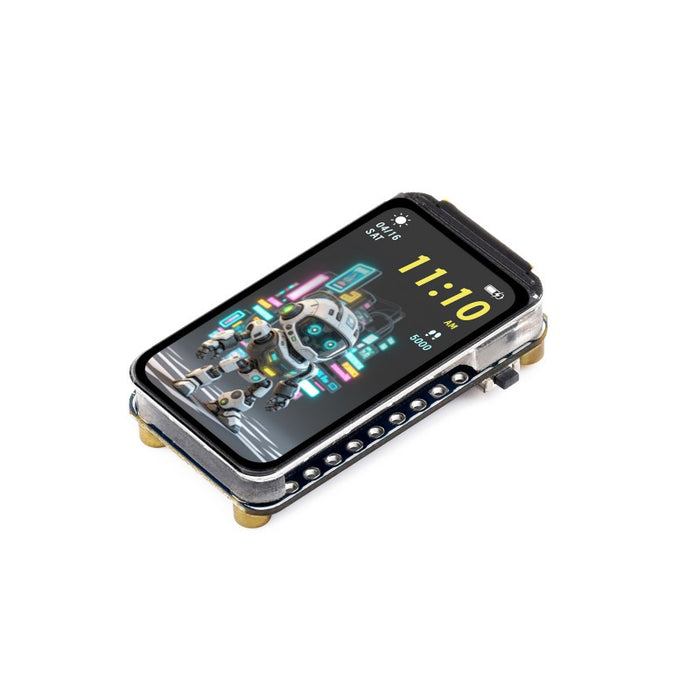

• 1.47インチ、172 x 320ピクセル・262 K色のIPS LCDチディスプレイを搭載
• 低消費電力のスリープ / 休止モード
• タイマー、温度センサ搭載
• 浮動小数点計算ライブラリあり
• RGB LED内蔵

仕様

• プロセッサー：RP2350A
• メモリ：
  • 520 KBオンチップSRAM
  • 16 MBオンボードQSPIフラッシュ：W25Q128JVSIQ
• LCDディスプレイ：
  • コントローラ：ST7789V3
  • インターフェース：SPI
  • 解像度：172 x 320ピクセル
  • パネル：IPS
  • 最大表示色：約262 K色

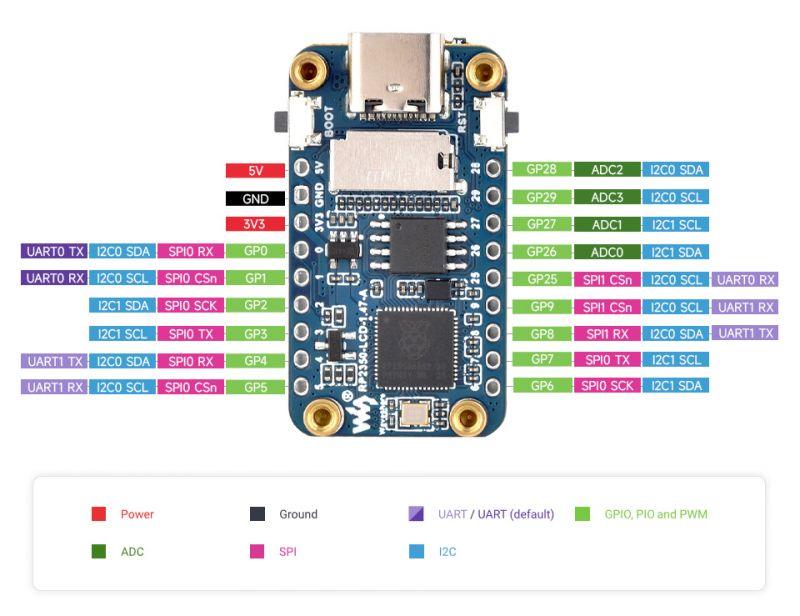

• ピン配置：

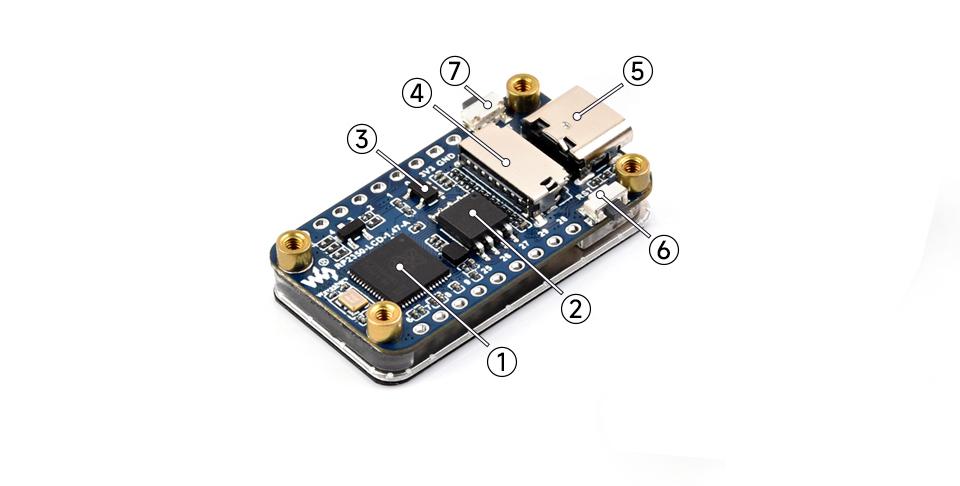

機能

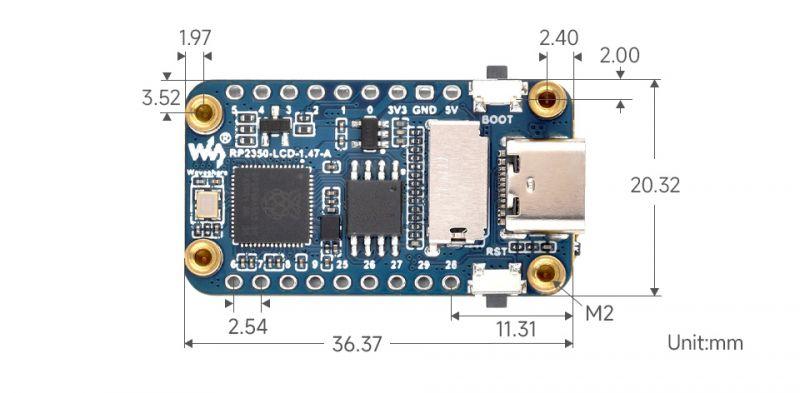

寸法

資料

• Wiki
• 回路図
