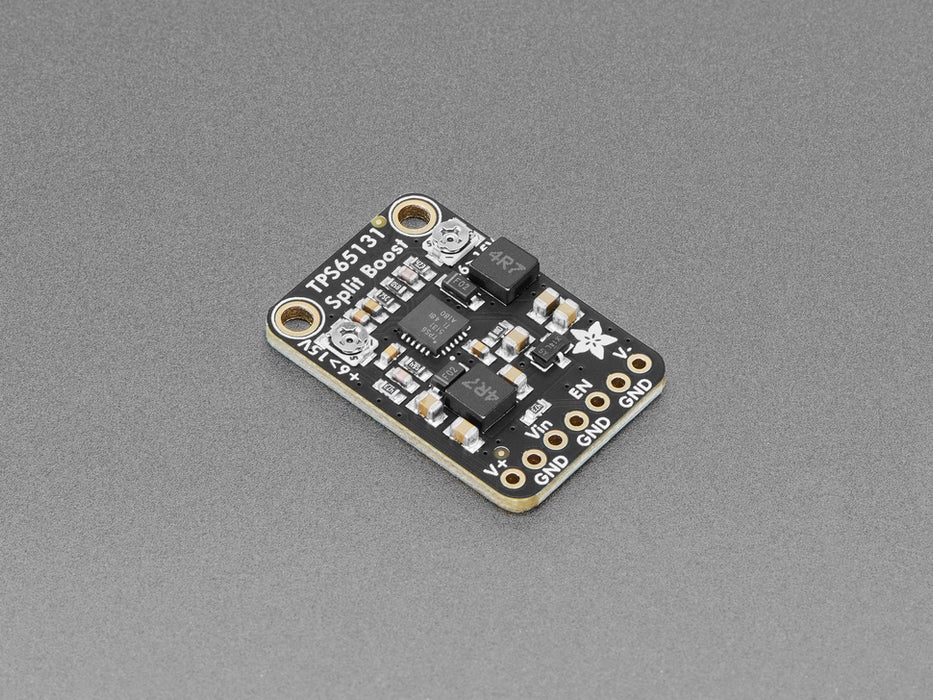

Adafruit TPS65131搭載 分離電源ブーストコンバータ 6~15V / -6~-15V

3～5 Vの入力で6～15 Vと-6～-15 Vの正負両方の電源を生成できるモジュールです。トランスベースの電源や負バイアス機器の置き換えに最適です。

当初はApple IIのディスクドライブに-12 Vのバイアス電圧を生成するために設計されていましたが、モジュラーシンセ、TTLロジック、オペアンプなど、広範囲の電源電圧を必要とする機器、LCDやOLEDのバイアス、その他特殊な電圧にも使用できます。

特徴

• 正と負の電圧を同時に生成可能
• 6 ～15 Vおよび-6 ～-15 Vの範囲で調整が可能
• アナログ/デジタル機器のバイアスや電源供給に最適
• 取り付け穴と二つの出力調整用可変抵抗を備えたコンパクトなブレッドボード対応設計

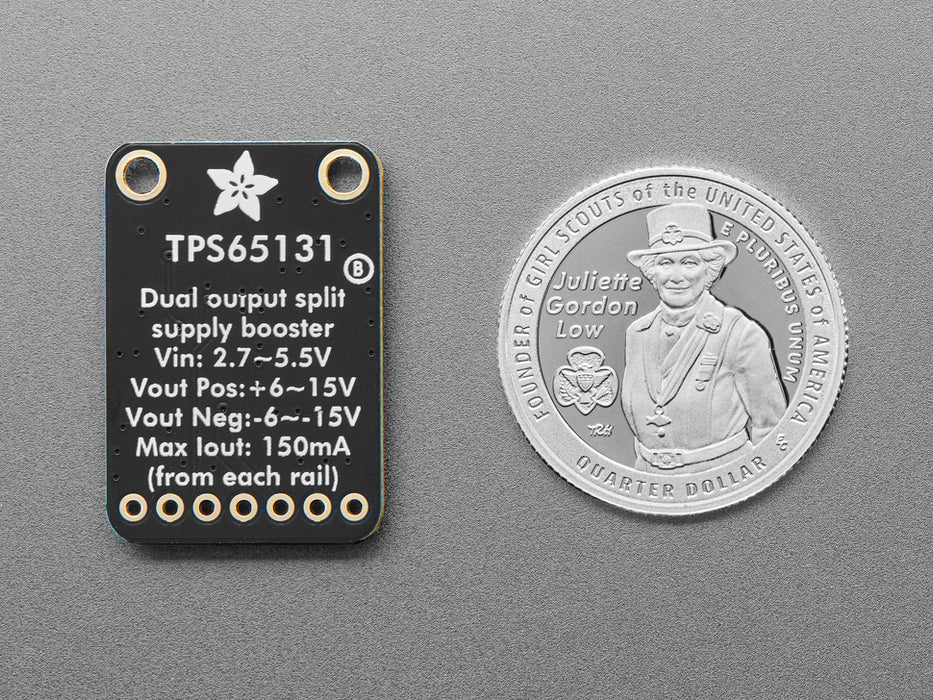

仕様

• 電源入力：3～5.5 V
• 出力：6 ～15 V、-6 ～-15 V
• 出力調整用の可変抵抗搭載
• 寸法：28.0 x 19.0 x 3.5 mm
• 重量：2.5 g

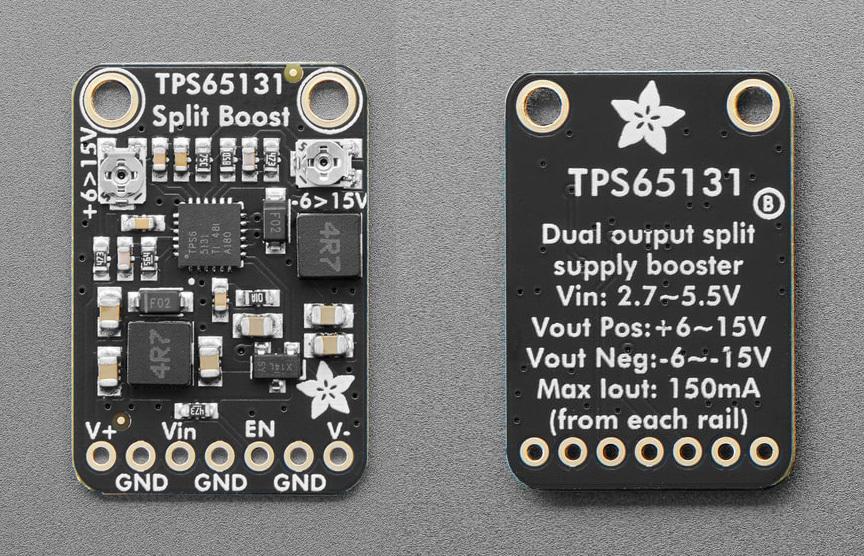

ピン配置

• Vin：電源入力（3～5.5 V）
• V+：正電圧出力。6～15 Vの範囲で出力
• GND：共通グランド
• V-：負電圧出力。-6～-15 Vの範囲で出力
• EN：イネーブルピン。GND接続でTP65131を無効化。

可変抵抗で出力電圧の調整が可能。

内容物

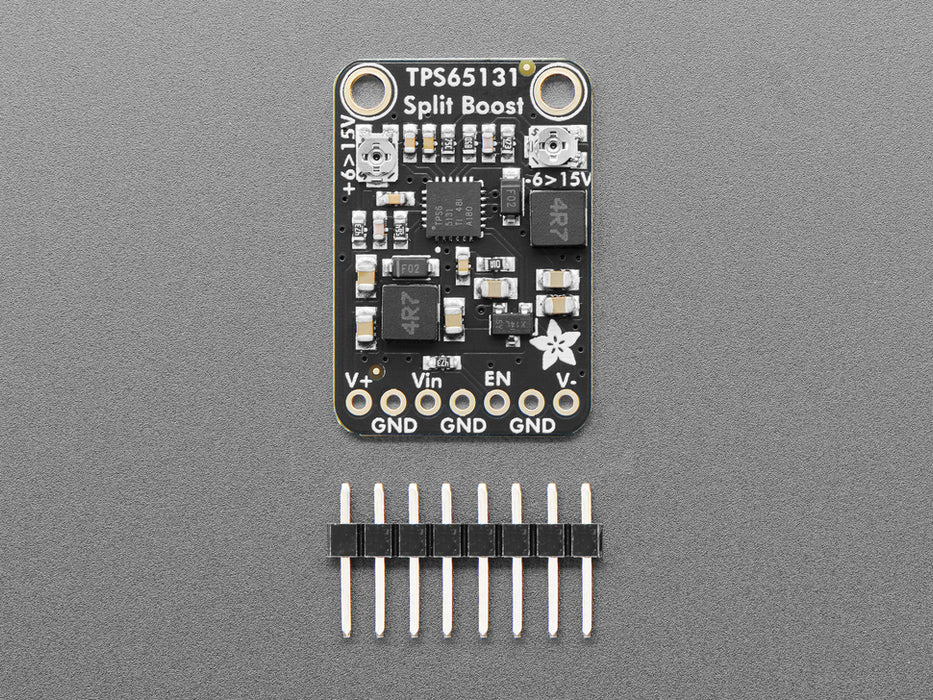

• 1 x Adafruit TPS65131搭載 分離電源ブーストコンバータ
• 1 x 2.54 mmピッチ 1 x 7ピンヘッダ

資料

• Wiki
• TPS65131データシート
• 回路図
