M5StampS3A

Espressif社のESP32-S3FN8が搭載された切手（Stamp）サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、1.27 mm/2.54 mmピッチのSMT/DIPピンに対応し、基板への実装が容易です。

特徴

• 240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8（2.4 GHz Wi-Fi）搭載
• 8 MB内蔵フラッシュを搭載
• プログラマブルRGBLEDと 物理ボタンを装備
• 最適化された3Dアンテナ設計
• 23本のGPIOを1.27/2.54 mm SMT・DIPで引き出し可能
• 開発プラットフォーム：UiFlow2、Arduino IDE、ESP-IDF、PlatformIO

仕様

• SoC：ESP32-S3FN8
• DC-DCコンバータ：MUN3CAD01-SC
• Flash：8 MB
• 電源電圧：5 V
• インターフェース：
  • 1 x プログラマブル物理ボタン
  • 1 x プログラマブルRGBLED（WS2812B-2020）
• 無線アンテナタイプ：2.4 GHz 3Dアンテナ
• インターフェース：
  • タッチセンサ
  • EMAC
  • モータPWM
  • LEDPWM
  • UART
  • I²C
  • I²S
  • SD/SDIO/MMCホストコントローラ
  • SPI
  • SDIO/SPIスレーブコントローラ
  • 23 x GPIO
  • パルスカウンタ
• 基板接続用コネクタ形状：SMT/DIP（2.54/1.27 mmピッチ）
• LCD FPCピッチ：0.5 mm（12または8ピン）
• 寸法：24 x 18 x 4.7 mm

※ 起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシート参照してください。
※ G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部プルダウンです。

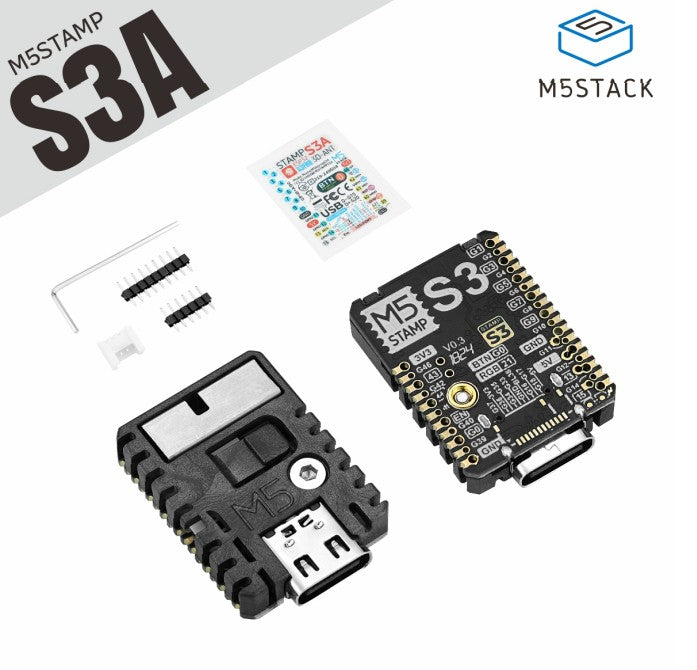

内容物

• 1 x M5Stamp ESP32S3Aモジュール
• 1 x HY2.0 4ピン ベース
• 1 x 2.54 mm 9ピンヘッダ
• 1 x 2.54 mm 6ピンヘッダ
• 1 x 六角レンチ

資料

• ESP32-S3データシート
• MUN3CAD01-SCデータシート

回路図
