Waveshare e-Paper ESP32ドライバボード

Waveshareの多くの電子ペーパー（e-Paper）パネルに接続できる、無線ネットワーク機能を備えた電子ペーパーディスプレイドライバボードです。ESP32搭載によりBluetooth EDRによる電子ペーパー画面更新プログラムをArduino言語で開発できます。

特徴

• e-Paperの表示コンテンツを更新するためのワイヤレスソリューション。
• ESP32搭載によりArduino言語での開発をサポート。
• HTMLホストコードが提供され、Webページによりリモートで表示コンテンツを更新できるので、インターネットアプリケーションに適しています。
• Androidアプリが提供され、Bluetooth EDR経由で表示コンテンツを更新できます。
  • フロイド-スタインバーグ・ディザリングをサポートし、より多くの色の組み合わせと元の画像のより優れた影のレンダリングを実現します。
  • BMP、JPEG、GIF、PNG他、主要なフォーマットをサポート。
• 5Vピンは3.6～5.5 Vの電圧入力をサポートし、リチウム電池で駆動できます。
• サポートページに開発リソースとマニュアルが付属。

仕様

• ESP32
  • Wi-Fi通信規格：802.11b / g / n
  • Bluetooth通信規格：Bluetooth 4.2（BR / EDR / BLE対応）
  • SoC（ESP32）：ESP32-WROOM-32
  • メモリ：4 MBフラッシュ、520 KB RAM
• e-Paperインターフェース：4線（既定） / 3線SPI

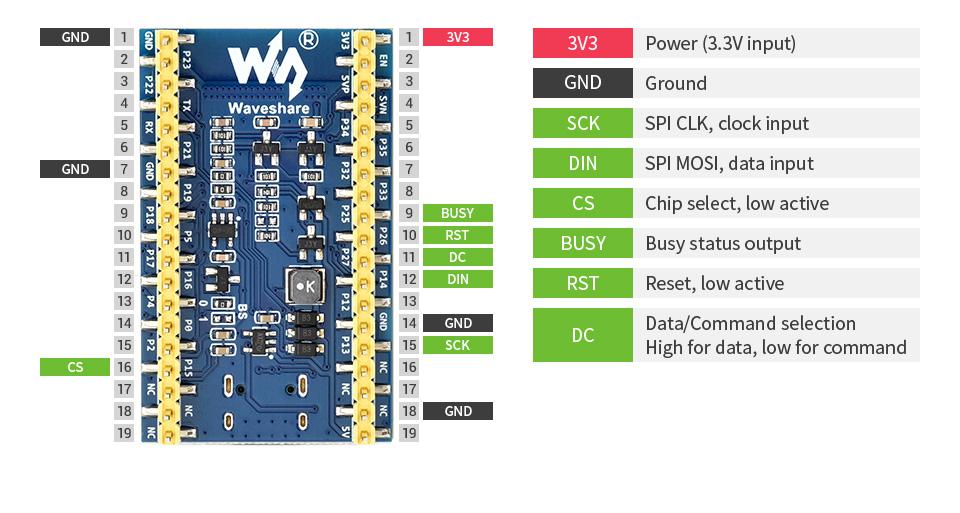

• ピン配置

• 電源：5 V、50～150 mA（稼働時）・2 mA未満（低消費電流・CH343電源オフ時）
• 外形寸法：48.25 x 29.46 mm（本体）、31.75 x 17.50 mm（中継基板）

対応e-Paperパネル（単品）一覧

※ スイッチサイエンスではe-Paperパネル（単品）はお取り扱いしておりません

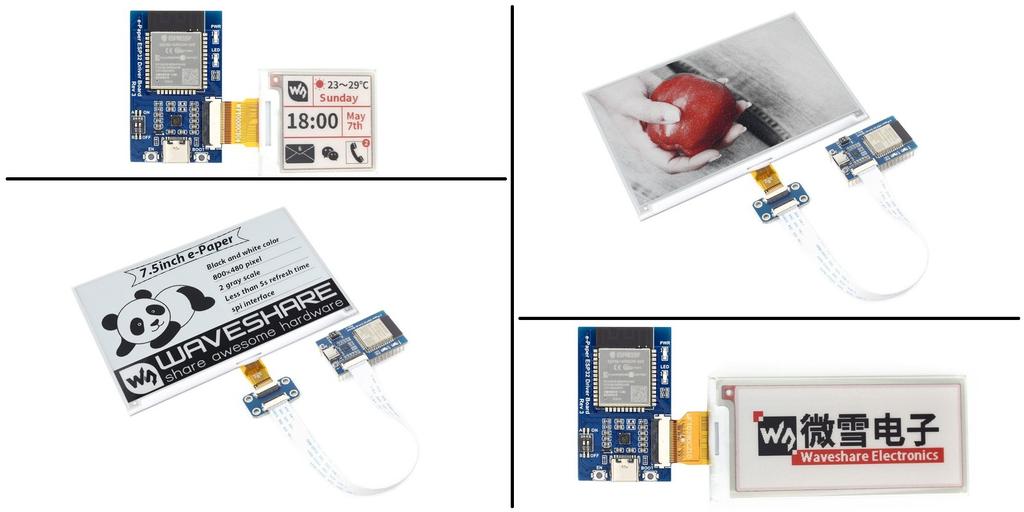

接続イメージ

※e-Paperパネルは商品に含まれません

内容物

• 1 x e-Paper ESP32ドライバーボード 本体
• 1 x FFCケーブル
• 1 x 中継基板

資料

• Wiki
• 回路図
• ESP32データシート
• マニュアル
