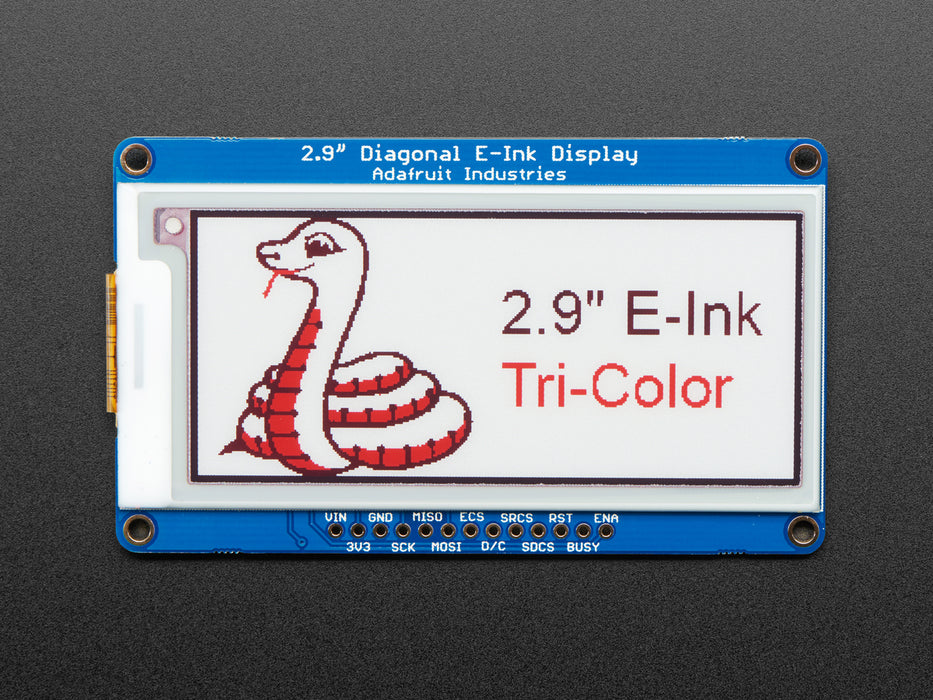

Adafruit 2.9インチ 3色eInkディスプレイモジュール（白黒赤）

黒、白、赤の3色を表示可能なeInk電子ペーパーです。電源を切っても画像が消えず、ハイコントラストで日光の下でも読みやすく、印刷された紙のように表示されます。

特徴

• 3色の表示が可能（黒、白、赤）
• ディスプレイ側のSRAMを使用するので、マイコン側のメモリを消費しません。
• MicroSDカードの画像を表示可能
• 動作用のライブラリを利用可能（CircuitPython、Arduino）
• 3 V/5 Vロジック対応により、多くのマイクロコントローラに適合します。

仕様

• サイズ：80.0 x 47.0 x 5.0 mm
• 重量：23.0 g
• ディスプレイ
  • 画素：296 x 128 ピクセル
  • 色：黒、赤、白
  • サイズ：2.9 インチ
• SRAM搭載
• MicroSDソケット搭載

ピン配置

• 3～5 V / Vin：電源ピンです。3～5 VDC に接続します 。逆極性保護機能がありますが、正しく配線するようにしてください。
• 3.3 V出力：オンボードレギュレータからの3.3 V出力です。他の3.3 Vデバイスに電力を供給する場合は最大100 mAまでにして下さい。
• GND：電源と信号のグランドピンです。
• ENAble：一番右にあるピンです。すべての電源を供給するオンボード レギュレータのイネーブルピンに接続されています。消費電力を最小限に抑えたい場合は、このピンの電圧をLOWにしてください。eInkディスプレイだけでなく、SRAMとSDカードへの電源も切断されるので、注意してください。

• SCK：SPIクロック入力ピンです。eInk、SRAM、SDカードに必要です。
• MISO： SPI マイクロコントローラ入力シリアル出力ピンです。SDカードとSRAM に使用されます。書き込み専用のeInk ディスプレイには使用されませんが、ディスプレイをバッファリングするためにRAMを使用する可能性が高いので、こちらも接続してください。
• MOSI：SPIマイクロコントローラ出力シリアル入力ピンです。マイクロコントローラからSDカード、SRAM、eInkディスプレイにデータを送信するために使用します。
• ECS：eInkチップセレクトです。ディスプレイを制御するのに必要となります。
• D/C：ディスプレイを制御するのに必要なeInkデータ/コマンドピンです。
• SRCS：オンボードRAMチップとの通信に必要なSRAMチップセレクトです。
• SDCS：SDカードチップセレクトです。オンボードSDカードホルダーとの通信に必要です。SDカードにアクセスしない場合は、接続する必要はありません。
• RST：eInkリセットピンです。マイクロコントローラのリセットピンと共有できる場合もありますが、できるだけGPIOピンに接続してください。
• BUSY：eInk ビジー検出ピンです。ピン接続は必須ではありません。

注意

※ 表示の更新には数秒かかります。ディスプレイを180秒に1回以上更新すると、ディスプレイを損傷する可能性がありますのでご注意ください。

資料

• 基本ガイド
• ライブラリ

製造元希望小売価格：34.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-1028
