Qwiic - OLED ディスプレイ V1.1(0.91インチ/128x32)
送料区分: 200
商品コード: SFE-LCD-24606
発売日: 2024-03-14
在庫数: 2
短いURL: ssci.to/9544
Qwiic - OLED ディスプレイ(0.91インチ/128x32)の新しいバージョンです。変更点は、Qwiicコネクタが縦型になってボードに対し垂直に挿すようになったこと、コネクタがボード裏面に設置されたこと、ボード取り付け穴が片側に移動になったことです。
128 x 32ピクセルを表示可能な対角サイズ0.91インチ OLEDディスプレイです。LCDと違いバックライトがないので、薄型、低消費電力、高コントラストです。
I2Cによるコマンド制御で、ボードのファームウェアが変更された画面領域だけを更新(コンピュータグラフィックスの世界では、Dirty RectanglesとかBit blitというアイデアで す)するのでスピードを維持できます。

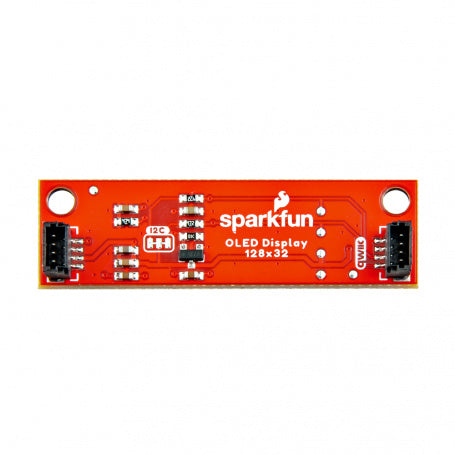

背面に二つの垂直Qwiicコネクタが搭載され、基板への取り付けやシャーシ内へのワイヤの格納が簡単にできます。
Qwiicシステムとは
Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ極性があるため接続を誤ることもありません。
特徴
- 動作電圧: 3.3 V(Qwiicコネクタから給電)
- 表示IC: SSD1306
- ピクセル数: 128 x 32ピクセル
- モノクローム(黒地に青)
- 通信プロトコル:I2C
- I2Cアドレス: 0x3C
- 2x Qwiic 垂直コネクタ
- I2C用4.7 kΩ プルアップ抵抗内蔵(抵抗ジャンパーカット可)
- 基板寸法:44.45 x 12.7 mm
- 重量:3.25 g
資料
- 回路図
- Eagleファイル(ダウンロード)
- 基板寸法
- 接続ガイド
- データシート (0.91", 128x32, SSD1306)
- SparkFun Qwiic OLED Arduino ライブラリ
- ReadtheDocs:Qwiic_OLED_Display_Py
- Qwiic OLED Display Python パッケージレポ
- Github ハードウェアレポ
製造元希望小売価格:10.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/...
商品コード: SFE-LCD-24606
