ST7789搭載 Adafruit 1.47インチ 320x172 角丸 カラーIPS TFTディスプレイ

送料区分: 200

商品コード: ADA-5393

発売日: 2022-07-20

在庫数: 5

短いURL: ssci.to/8225

¥3,608 (税込)
¥3,608 - ¥3,608
Current price ¥3,608

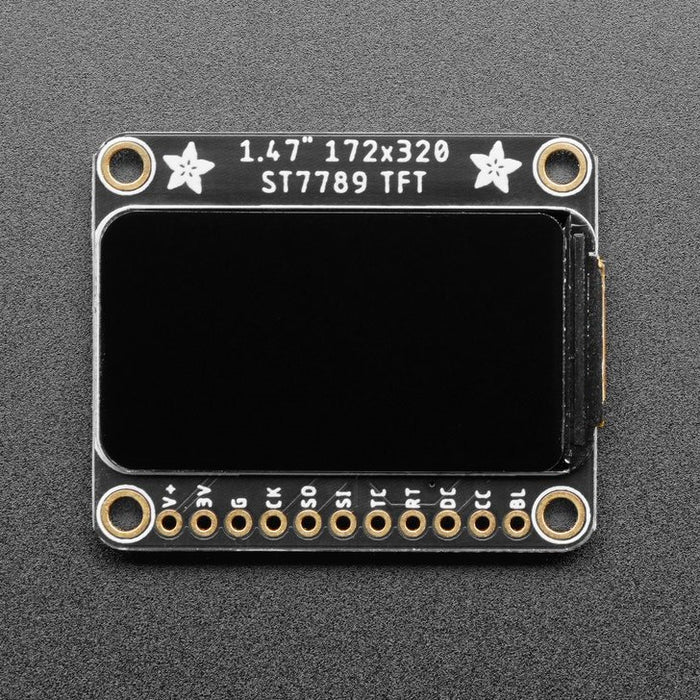

1.47インチ、高密度250 ppiの172 x 320ピクセル フルカラーTFTディスプレイです。IPS方式のため、最大で軸外れ80°までの可視性を有するなど、可視角が広くなっています。スマートウォッチなどの小型機器に使用されているディスプレイはMIPIインターフェースを搭載していることがほとんどですが、本製品はSPIインターフェースとディスプレイドライバを備えているため、マイクロコントローラやマイコンでの使用に便利です。

あらゆるプロジェクトに適した、色鮮やかで非常に明るい小型ディスプレイです。通信には4線式SPIを使用し、独自のピクセルアドレスを指定可能なフレームバッファを備えているので、メモリ容量が小さくピン数の少ないマイクロコントローラなどでも使用できます。広く使用されているST7735とよく似たST7789 TFTドライバを採用し、Adafruitから提供されているArduinoライブラリに対応しています。

角丸ディスプレイのため、アール部分のピクセルは省略されています。角部分のピクセルはRAMでアドレスされてはいるものの表示はされないため、円形ピクセルマッピングなどの特殊なプログラミングの必要がなく、通常の長方形ディプレイのように使用できます。

TFTディスプレイにはフレックス回路コネクタが使用され、ブレークアウトボードにハンダづけされています。ボード上に超低ドロップアウト 3.3 Vレギュレータやオートリセット回路、3/5 Vレベルシフタを備えているので、3.3 Vと5 V両方の電源やロジックで使用できます。microSDカードスロットも備え、FAT16/FAT32フォーマットのSDカードからフルカラービットマップを読み込めます。microSDカードは含まれません。

ピクセル、線、四角形、円、文字、ビットマップの描画が可能なオープンソースのグラフィックArduinoライブラリとサンプルコードが提供されています。コードはArduino用のものですが、その他のマイクロコントローラにも簡単に移植できます。本製品のサイズのディスプレイを使用する場合、ソフトウェアSPIでは動作が遅くなるため、ArduinoのハードウェアSPIピンを使用することをお勧めします。Raspberry Piやその他のシングルボードコンピュターでPythonを使用している場合には、Pillow互換のライブラリも提供されています。CircuitPython用にはdisplayioドライバがネイティブ対応しています。

フリップトップコネクタつきの18ピン 標準FPCコネクタを備えています。18ピン 0.5 mmピッチのFPCケーブルで全GPIOピンに接続でき、ハンダづけなしでも使用できます。


使用例です。ブレッドボードやワイヤなどは含まれません。

注意

本製品はスマートウォッチなど、上部にガラスなどのカバーのある機器用に製造されたスクリーンを使用しています。スクリーンの裏側が柔らかく固定されていない場合、バックライトがTFTから剥がれてきてしまいます。プラスチックまたはガラスのカバーをつけて使用するのが理想的ですが、カバーなしで使用する場合は少量のE6000などの工作用接着剤や薄いテープでTFTとバックライトを留めて使用してください。

仕様

  • 1.47インチ LCD TFTディスプレイ
  • microSDカードスロット内蔵
  • ブレッドボードとの使用に便利な1 x 11スルーホール
  • 四隅の4 x 2.5 mm 取り付け穴
  • TFTスクリーンサイズ : 34 x 19.4 mm
  • 製品サイズ : 37 x 30.5 x 5.4 mm
  • 取り付け穴サイズ : 1.2" x 1.0"
  • EYE SPI 18ピン FPCコネクタ:
      1. VIN(3~5 V DC電源)
      1. バックライト(3~5 V ロジックPWM オプション入力)
      1. GND
      1. SPIクロック(3~5 V ロジック入力)
      1. SPI MOSI(3~5 V ロジックマイクロコントローラ出力、スクリーン/SD入力)
      1. SPI MISO(3~5 V ロジックマイクロコントローラ入力、スクリーン/SD出力)
      1. TFTデータ/コマンド(3~5 V ロジック入力)
      1. TFTリセット(オプション3~5 V ロジック入力)
      1. TFT SPIチップ選択(3~5 V ロジック入力)
      1. SDカードSPIチップ選択(3~5 V ロジック入力)
      1. 不使用
      1. 不使用
      1. 不使用
      1. 不使用
      1. 不使用
      1. 不使用
      1. 不使用
      1. 不使用
  • 重量 : 6.7 g

資料


製造元希望小売価格 : 17.5ドル
製造元の販売ページ : https://www.adafruit.com/product/...

商品コード: ADA-5393
