Waveshare 7インチDSI接続タッチディスプレイ（1024×600px、5点マルチタッチ）

7インチのDSI接続による高精細タッチディスプレイです。1024 × 600ピクセルのIPSパネルは広視野角（約170°）で、どの角度からもクリアな映像が得られます。静電容量式タッチスクリーンは5点タッチに対応し、直感的なマルチタッチ操作が可能です。

タッチ信号はDSIケーブルのI²Cインターフェースで伝達されるので、DSIケーブルと電源ケーブルだけで接続可能、Raspberry Piや各種マイコンボードとの連携が容易です。Raspberry Piだけでなく、ESP32-P4、RK3506、RK3576などにも対応し、幅広いアプリケーションに利用できます。

特徴

• 5点静電容量式タッチコントロール
• 1024 × 600ピクセルのIPSディスプレイパネル
• DSIインターフェース接続
• リフレッシュレートが60 Hz
• ソフトウェアで輝度を制御可能
• アルミニウム合金のバックカバーによるパッシブ冷却設計

仕様

※1 LCDの電源に別途MX 1.25 2ピンを介したDC 5 Vの供給が必要です。
※2 電源は最大出力電流が0.43 Aより十分に大きいものを使用して下さい。

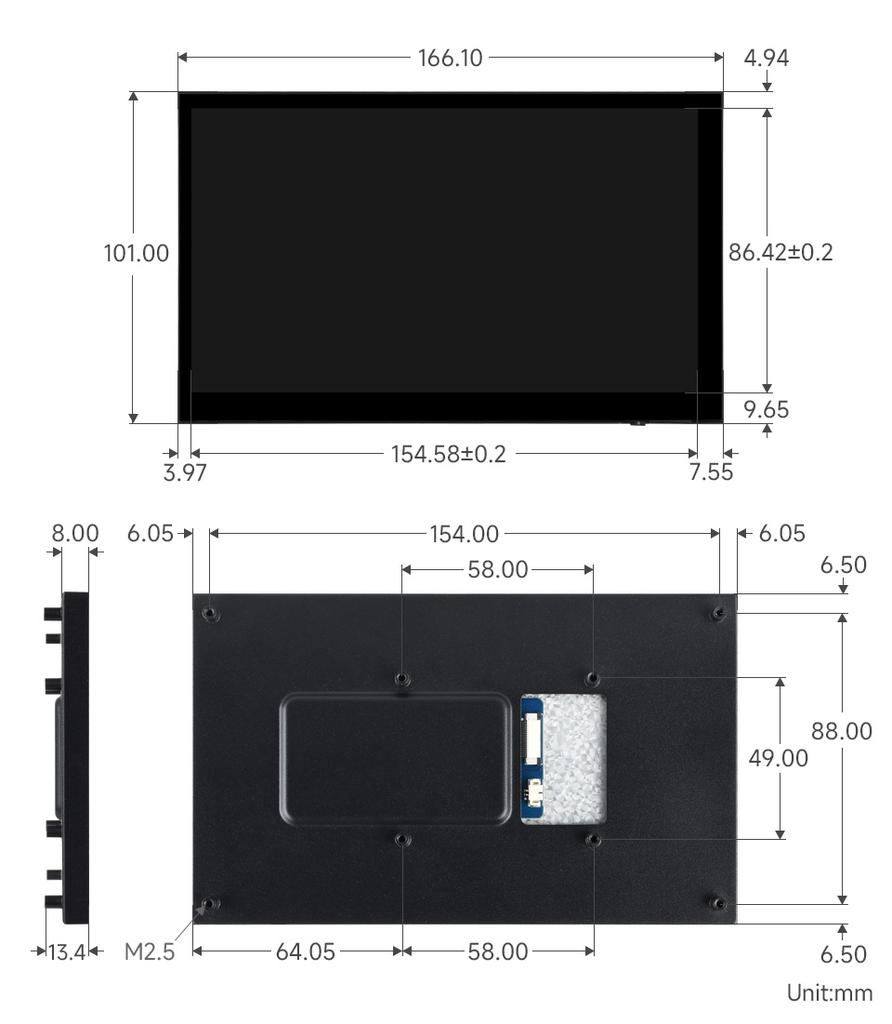

寸法

対応機種

• Raspberry Pi
• ESP32-P4
• RK3506 / RK3576

取付例

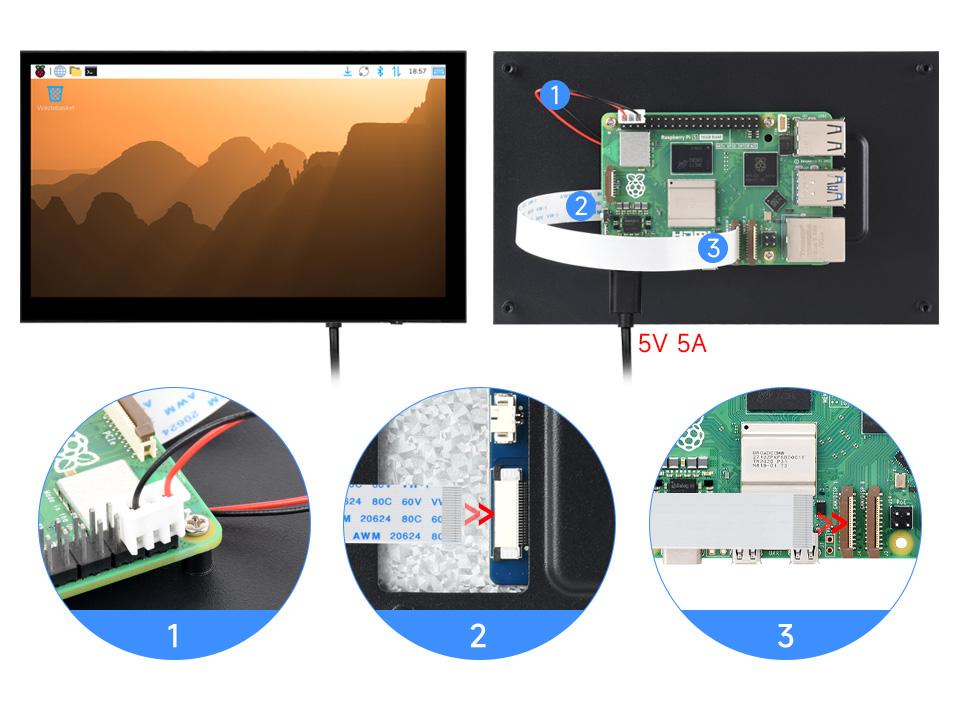

• Raspberry Pi 5

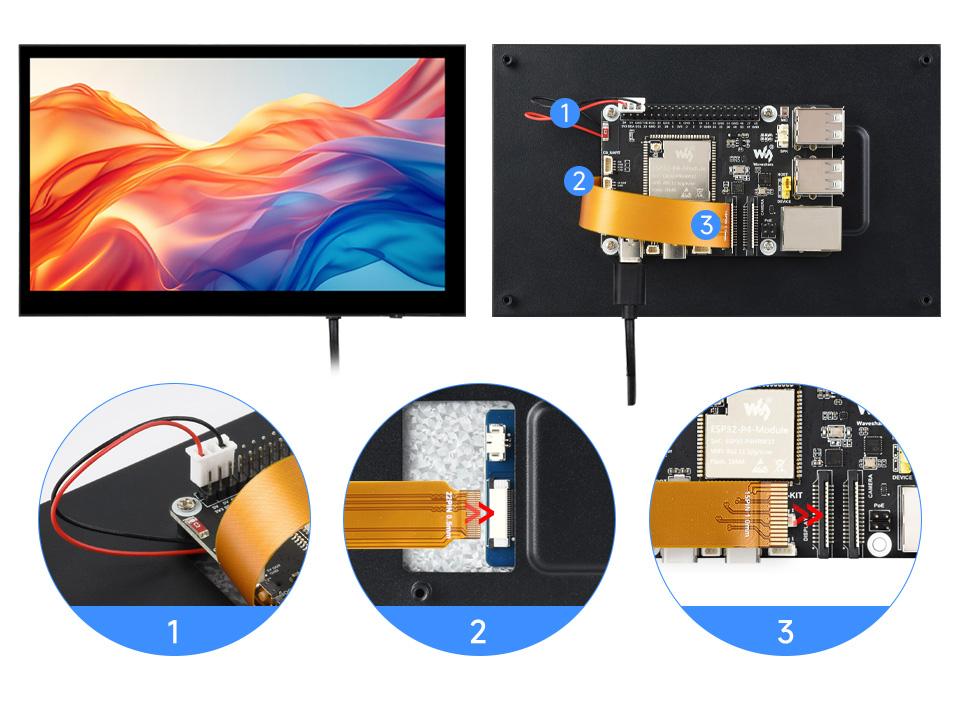

- ESP32-P4-Module-DEV-KIT

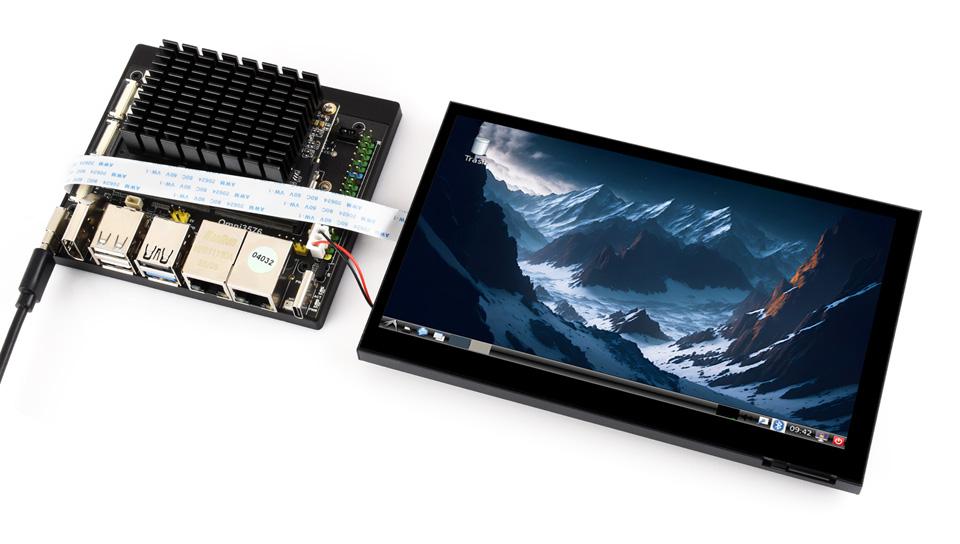

• Luckfox Omni3576

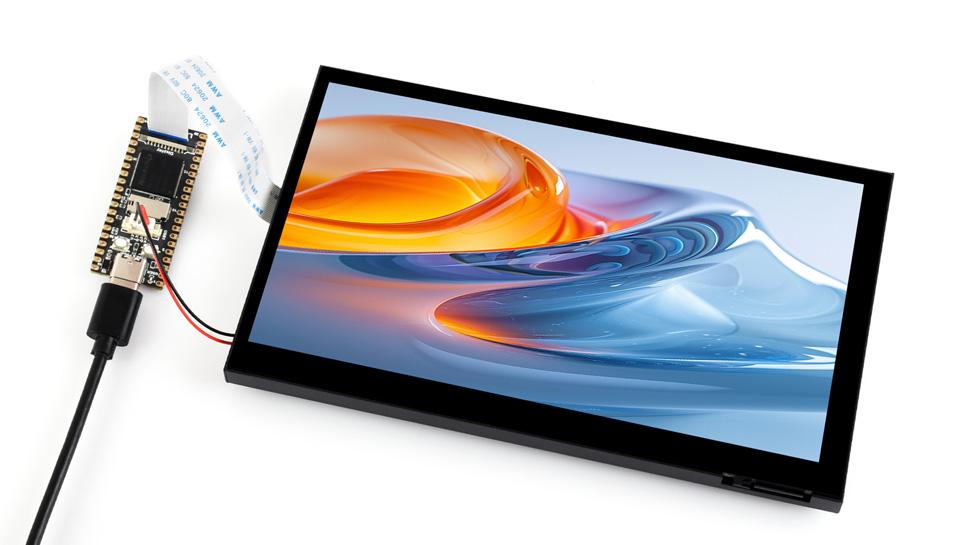

• Luckfox Lyra

内容物

• 1 x Waveshare 7インチDSI接続タッチディスプレイ（1024 × 600px、5点マルチタッチ）
• 1 x MIPI DSIケーブル（12 cm）
• 1 x MX 1.25 2ピン － 2.54 mmピッチ3ピンケーブル
• 2 x FFC 22PINケーブル（約20 cm）
• 1 x MX 1.25 2ピン － MX 1.25 4ピンケーブル（約15 cm）
• 1 x ネジパック

資料

• Wiki
  組立手順、ソフト設定ガイドなどが掲載されています
