Waveshare 5.5インチ AMOLEDタッチディスプレイ

1080 x 1920の高解像度に対応した5.5 inchのAMOLEDディスプレイです。発色とコントラスト、広視野角に優れ、強化ガラスパネルで保護されています。静電容量式のマルチタッチに対応し、Raspberry Piのほか、Windowsや各種シングルボードコンピュータでモニタ兼タッチ入力として使えます。

特徴

• 1080 x 1920解像度のAMOLEDパネルで高コントラストかつ広視野角
• HDMI映像入力とUSBタッチに対応し、セットアップが容易
• 強化ガラスのカバーガラスを採用 、傷耐性 6H
• 5点マルチタッチに対応
• 3.5 mmオーディオ出力を搭載（基板実装）
• Raspberry Pi OS/Ubuntu/Kali/Retropieに対応
• Windows 11/10/8.1/8/7に対応

注意

AMOLEDガラスパネルはケースによる保護がないと非常に壊れやすいので、破損を防ぐため取り扱いには細心の注意が必要です。HDMIケーブルやUSBケーブルの抜き差しを行う際は、まずPCBA基板（回路基板）をしっかりと固定してから作業を行ってください。ガラスパネルに過度な力を加えないでください。

仕様

• パネル種類：AMOLED
• サイズ：5.5 inch
• 解像度：1080 x 1920（縦向きが標準、設定で横向き表示に変更可）
• タッチ方式：静電容量式、5点マルチタッチ、USB接続
• 映像入力：HDMI
• 視野角：170°（目安）
• 外形：基板固定穴 M2.5（推奨ねじ長 4 mm以下）
• その他：3.5 mmオーディオ出力、強化ガラスカバー

接続例

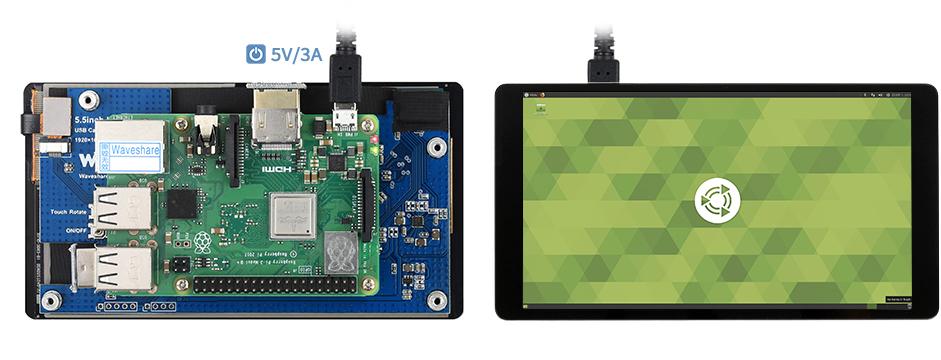

• Raspberry Pi 3B+

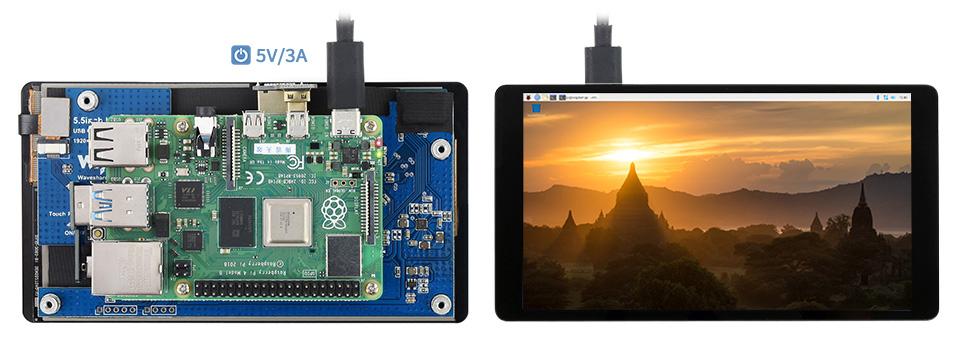

• Raspberry Pi 4B

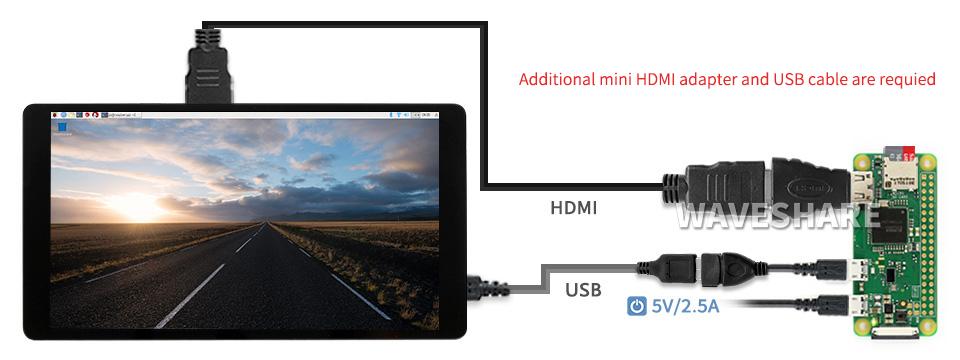

• Raspberry Pi Zero W

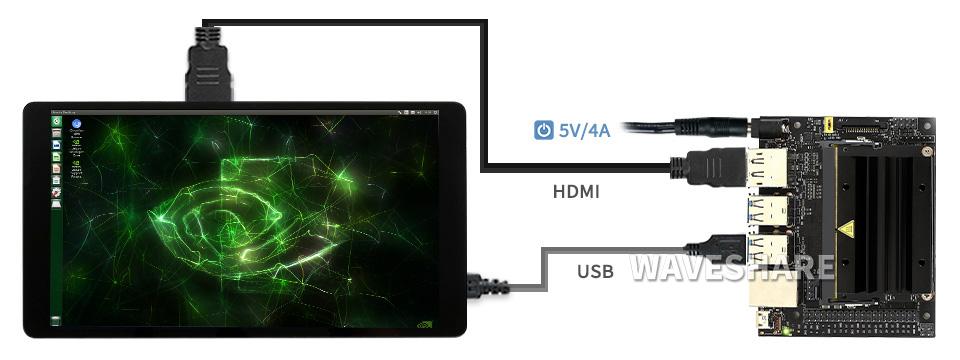

• Jetson Nano

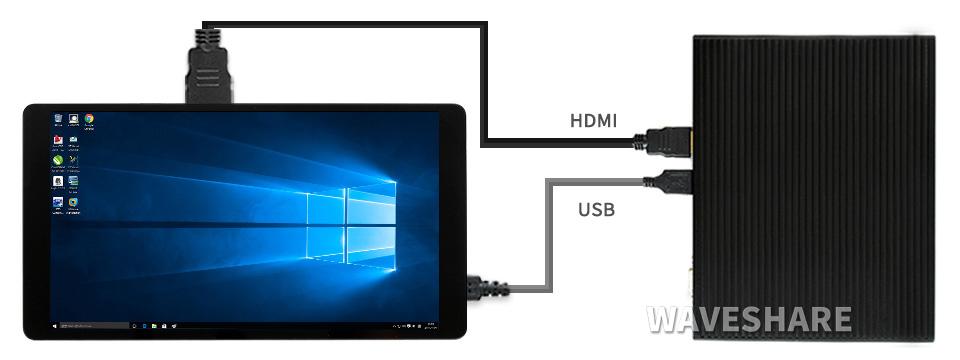

• Mini PC

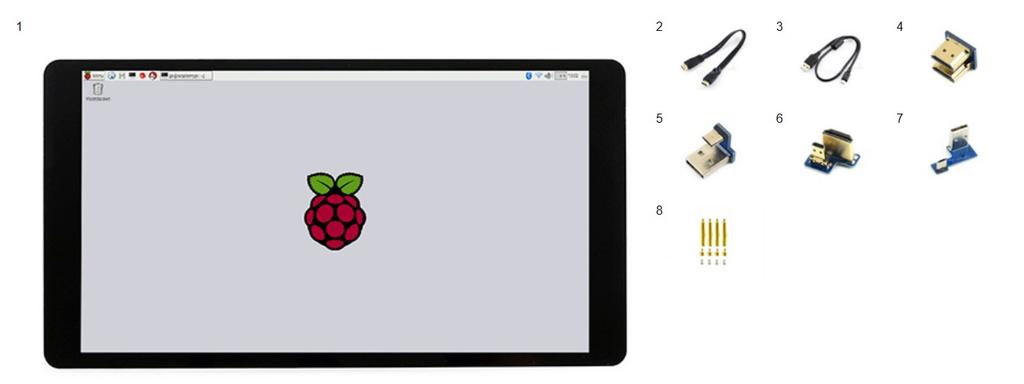

内容物

1. 1 x Waveshare 5.5インチ AMOLEDディスプレイ
2. 1 x HDMIケーブル
3. 1 x USB Type-A to Micro-Bケーブル
4. 1 x HDMIアダプタ
5. 1 x USBアダプタ
6. 1 x HDMI to Micro HDMIアダプタ
7. 1 x USB adapter
8. 1 x ネジ・スペーサーセット

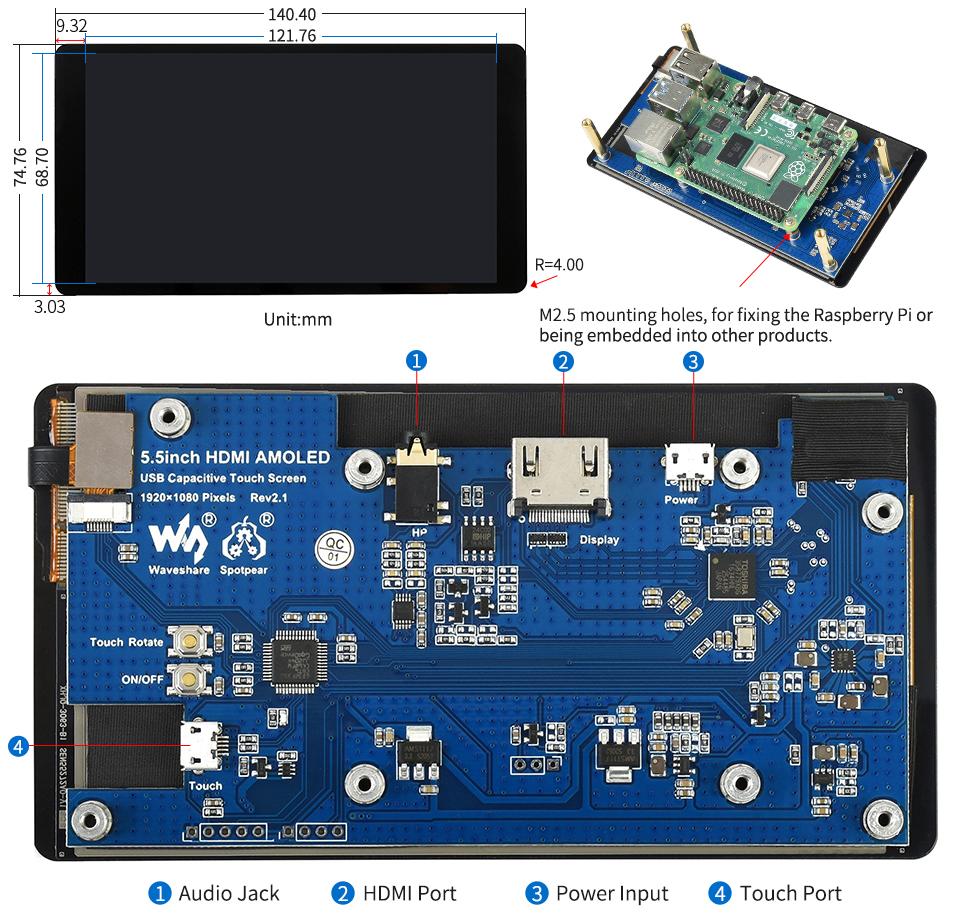

寸法とインタフェース

資料

• 製品Wiki
• チュートリアルビデオ
