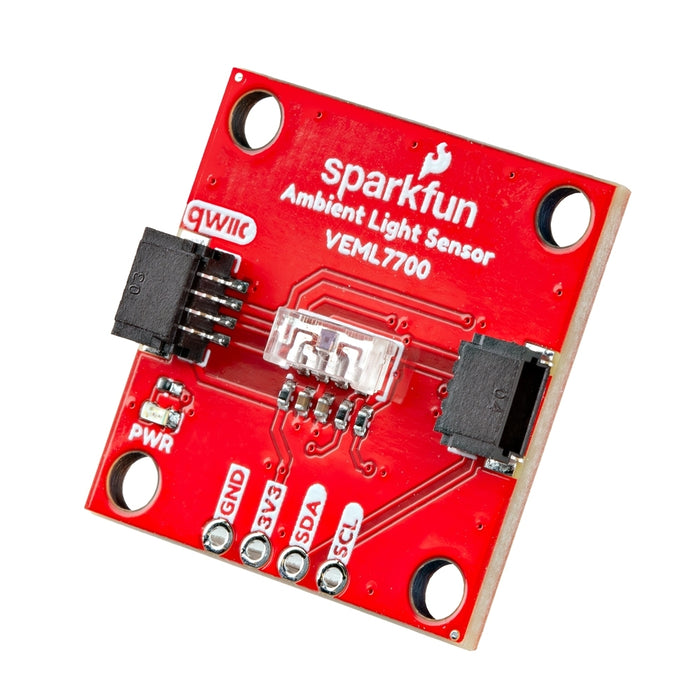

Qwiic - VEML7700搭載 環境光センサ

0～167,000ルクスの周辺光を16 bitでI²C経由で読み取れるVEML7700搭載環境光センサです。

この小型センサ（6.8 x 3.0 x 2.5 mm）には高感度フォトダイオードと低ノイズアンプ、16 bitA/Dコンバータが搭載されています。7 bitI²Cアドレスは0x10です。

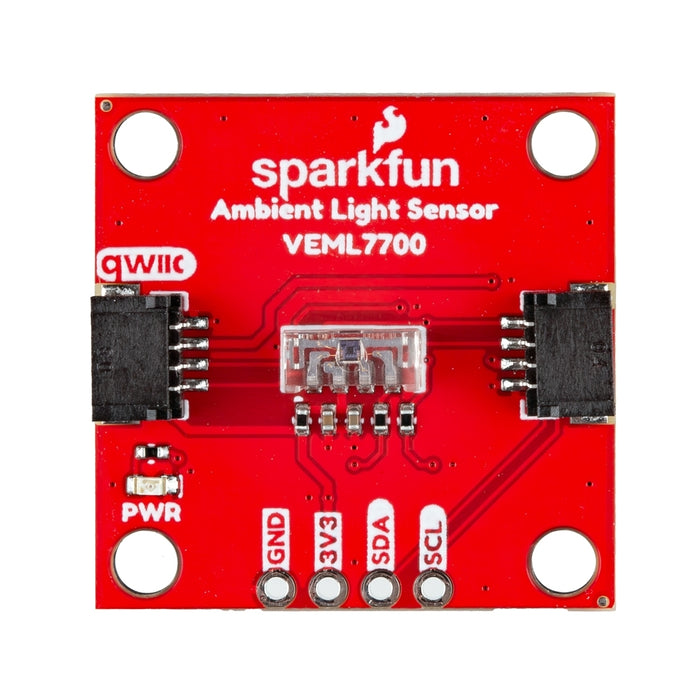

ハンダ付けをしなくても使えるように、Qwiicコネクタ2個および2.54 mmピッチのメッキスルーホールに電源（VDD/GND）とI²C信号（SDA/SCL）が引き出されています。

生のセンサデータをルクス（利得および積分時間の自動補償付き） にすばやく変換するArduinoライブラリとPythonパッケージが提供されています。

特徴/仕様

• Filtron テクノロジー：人間の眼の反応に近い
• O-Trim テクノロジー：ALS出力誤差 10%以下
• ダイナミックレンジ：16 bit（検出範囲：0～167,000ルクス、 分解能：0.005 lx/カウント）
• フリッカノイズ除去：100 /120 Hz
• 優れた温度補償
• 高いダイナミック検出分解能
• ソフトウェアシャットダウンモード制御
• 割込みフラグ付きハイ/ロー閾値ウィンドウ
• 電源電圧：
  • 3.3 V (標準)
  • 2.5 V (最小)
  • 3.6 V (最大)
• 消費電流：
  • シャットダウン時：0.5 µA
  • 更新周期 4100 ms： 2 µA
  • 更新周期 100 ms:：45 µA

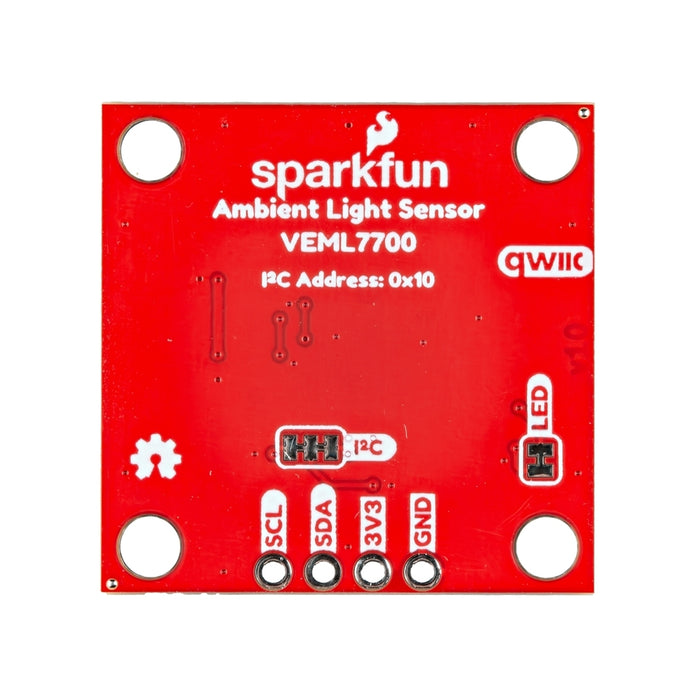

• I²C アドレス：0x10 （シフトなし）

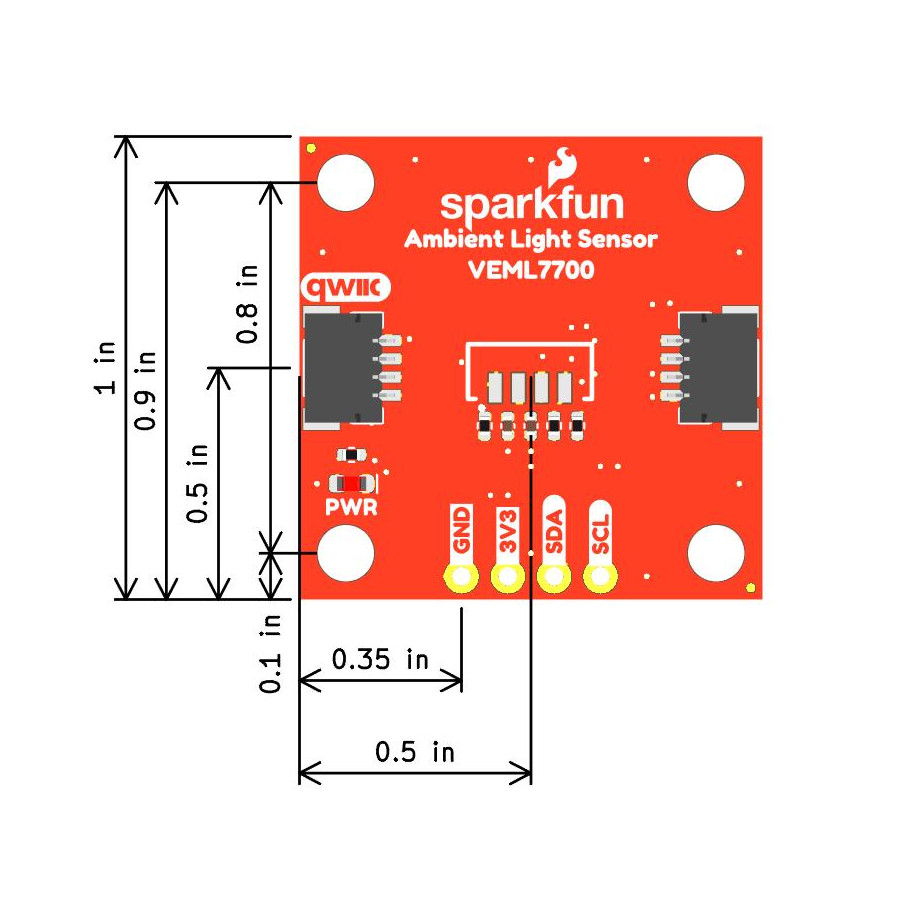

寸法図

資料

• 回路図
• KiCad ファイル（ダウンロード）
• VEML7700データシート
• VEML7700アプリケーションノート
• 接続ガイド
• ライブラリ
  • Arduino
  • Python / MicroPython / CircuitPython
• GitHub
