FLIR Lepton FS + ブレイクアウトボード セット
送料区分: 650
商品コード: W&T-004
発売日: 2025-08-20
在庫数: 1
短いURL: ssci.to/10548
受託販売商品
サーマルカム用ブレイクアウトボードとLeptonFS（解像度160×120 ピクセルの長波長赤外線(LWIR) カメラモジュール）のセットです。
特長

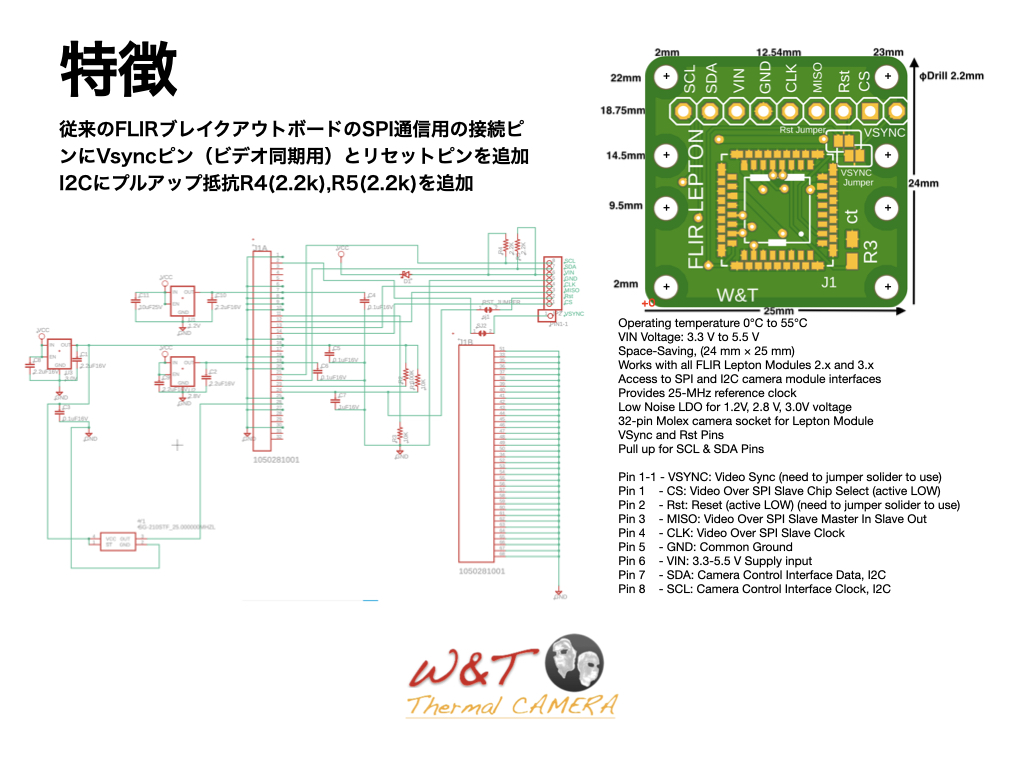

- FLIR Leption用のFLIR社製ブレイクアウトボードのSPI通信用の接続ピンのレイアウトを踏襲しつつVsyncピン（ビデオ同期用）とリセットピンを追加しています。FLIR社のラズベリーパイ用のサンプルプログラムのVsync信号に対応しています。
仕様
①Lepton FS
サイズ ： 11.5mm x 12.7mm x 6.835mm
センサ ： 非冷却VOxマイクロボロメーター
解像度 ： 160 x 120
波長帯域 ： 8～14μm
感度 ： ＜75mK NEdT
ピクセルサイズ ： 12μm
フレームレート ： ＜8.7Hz
シーンダイナミックレンジ：；
High Gain: -10℃～140℃ (typical)
Low Gain: -10℃～350℃ (typical)
Operability ：>97%
視野角 ： 57°（Horizontal） x 71°（Diagonal）
インターフェース ： Video Over SPI
動作温度範囲：-10℃～65℃
保管温度：-40℃～80℃
その他：RoHS対応、米国輸出規制対応

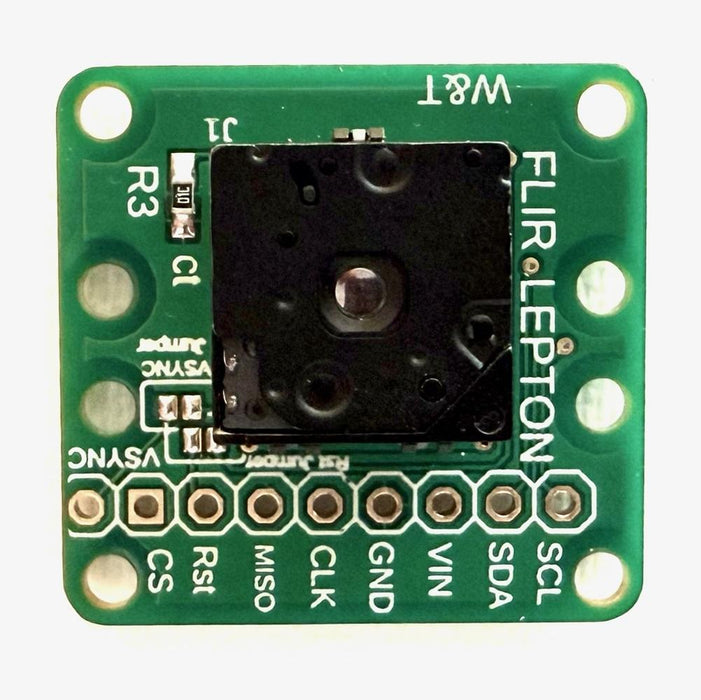

②FLIR Leption用ブレイクアウトボード
ピン配置
| 番号 | 信号名 | 備考 |
|---|---|---|
| 1-1 | VSYNC | Video Sync (need to jumper solider to use) |
| 1 | CS | Video Over SPI Slave Chip Select (active LOW) |
| 2 | RST | Reset (active LOW) (need to jumper solider to use) |
| 3 | MISO | Video Over SPI Slave Master In Slave Out |
| 4 | CLK | Video Over SPI Slave Clock |
| 5 | GND | Common Ground |
| 6 | VIN | 3.3-5.5 V Supply input |
| 7 | SDA | Camera Control Interface Data, I2C |
| 8 | SCL | Camera Control Interface Clock, I2C |
電源電圧：3.3V～5V
使用例
- ESP８２６６の場合：https://takesan.hatenablog.jp/entry/2019/11/18/204521
- W&T Thermal Cam PCBよりフレームレートは落ちますが よりお手軽に試してみたい方 向け：
https://flirleptondrone.blogspot.com/2025/06/thermal-cam3xwemos-esp-wroom-02-usb.html - ラズベリーパイの場合：https://github.com/wiwao/ThermalCam3xPI
- M5stackの場合：https://takesan.hatenablog.jp/entry/2019/11/18/204436
- Thermal Cam3Xの詳細：https://takesan.hatenablog.jp/entry/2019/11/18/204638
内容物

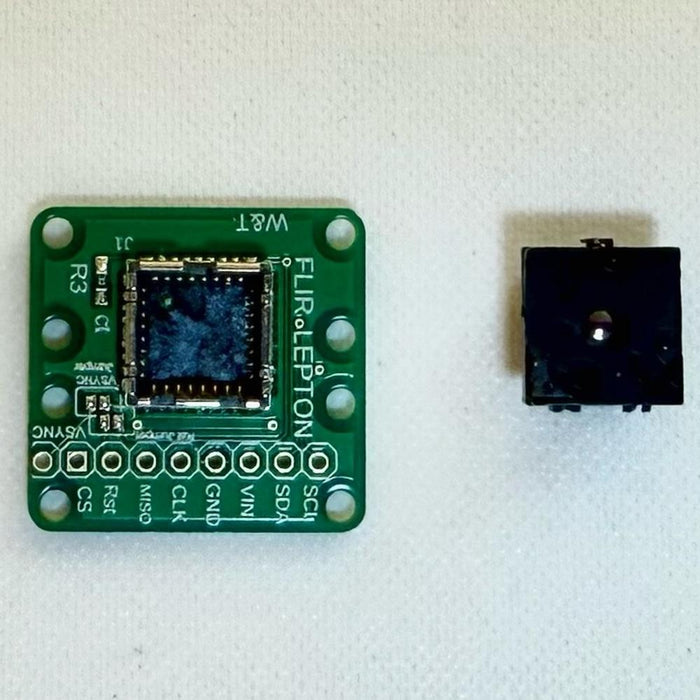

- 1 x FLIR Lepton FS
- 1 x FLIR Leption用ブレイクアウトボード
注意
- 米国商務省産業安全保障局から輸出許可を取得しない限りLeptonおよびLeptonを組み込んだ製品と情報の軍事用途への使用は禁止されています。また、キューバ、イラン、北朝鮮、スーダン、シリア、ベネズエラやDenied party、及び中国のMiritarry End-Use又はMiritarry End-Userへの販売、譲渡、転売、輸出、再輸出はできません。
- 本製品は薬事認証を取得した医療機器ではありませんので、体温測定の用途でご購入検討の際はご留意ください。
- 【御参考】２０２５年８月現在、
- Lepton ３.５（画角約５５度）、Lepton ３.１R（画角約９０度）、Lepton UW（画角約１６０度）はコーンズテクノロジーで購入可能です。
資料
こちらの商品は、W&Tさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
