Adafruit OPT4048搭載 三刺激値XYZカラー/照度センサモジュール

Texas Instruments社の高速高精度の三刺激値XYZカラーセンサ OPT4048が搭載されたモジュールです。三刺激値は一般的な「RGB」カラーの現代風アレンジです。

X、Y、Z、Wの4チャンネルを測定する高解像度カラーセンサで、四つのチャンネルのうち三つはCIEに基づいた三刺激値のスペクトラムとほぼ一致し、4番目のチャンネルには広帯域スペクトル応答があります。これらの測定により「真の」CIE XYZを出力します。色温度及びルクス計算機能を備え、明るい状況でも最大144 kLuxまでの光量測定が可能です。

特徴

• センサ OPT4048 特徴
  • 精密光学フィルターを使用した4チャンネル検出
  • CIE 1931スペクトルに近いXYZ三刺激値チャンネル（赤外線カット機能付き）
  • クリアな広帯域チャンネル
  • 高速・高精度のCIE XY/LUV空間、色温度（CCT）、照度測定
  • 七つのバイナリ対数フルスケール光レンジによる片対数出力と各レンジ内での高い線形的応答
  • 自動フルスケール光レンジ選択ロジックにより、入力光条件に基づいて測定レンジを切り替え、レンジ間で優れたゲインマッチングを実現
  • 2.15 mlux〜144 klux、26 bitの実効ダイナミック・レンジ
  • 各チャンネル600 μsから800 msまでの12種類の変換時間を設定可能
  • ハードウェア同期トリガおよび割り込み用の外部ピン割り込み
• その他特徴
  • レベルシフター搭載によりRaspberry PiやFeatherシリーズなど3.3 V系、Arduino Uno R3など5 V系を問わず接続できます
  • I²Cアドレス0x44（パッド部のアドレス設定端子で0x45に変更可能）

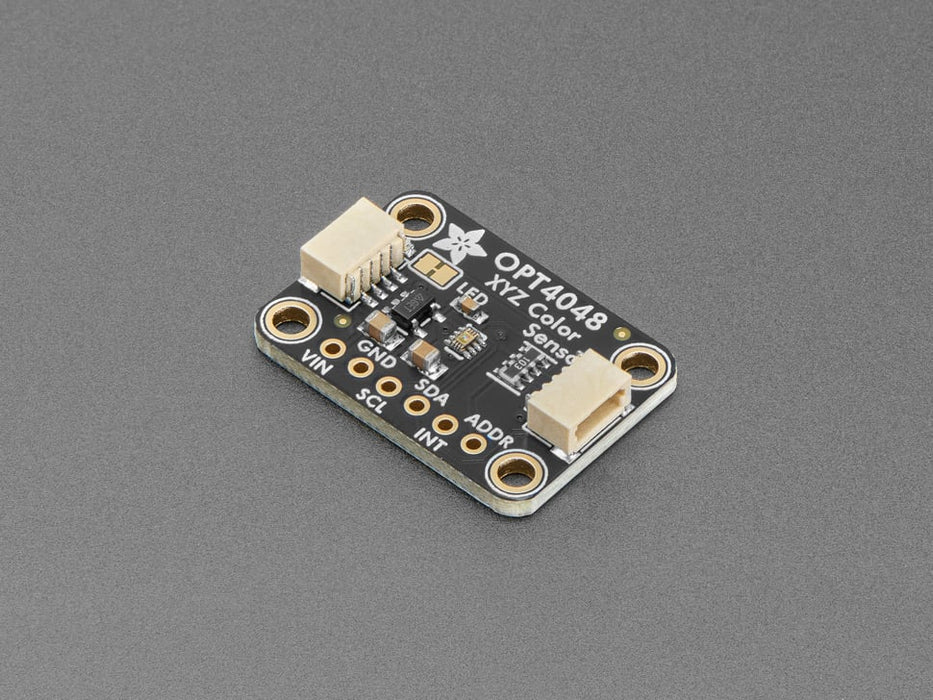

  • 二つのSTEMMA QT/Qwiicコネクタにより他のI²Cデバイスとデイジーチェーン接続が可能

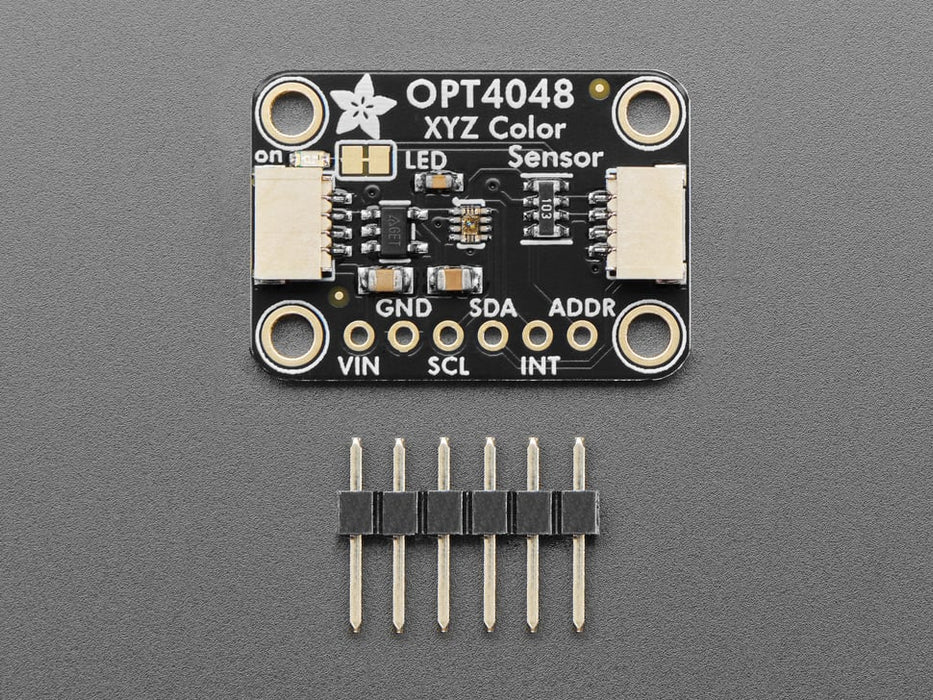

  • パッド部にはI²C、アドレス設定端子、割込信号出力端子などを用意
  • 電源インジケータLEDを搭載（パターンカットで無効に出来ます）

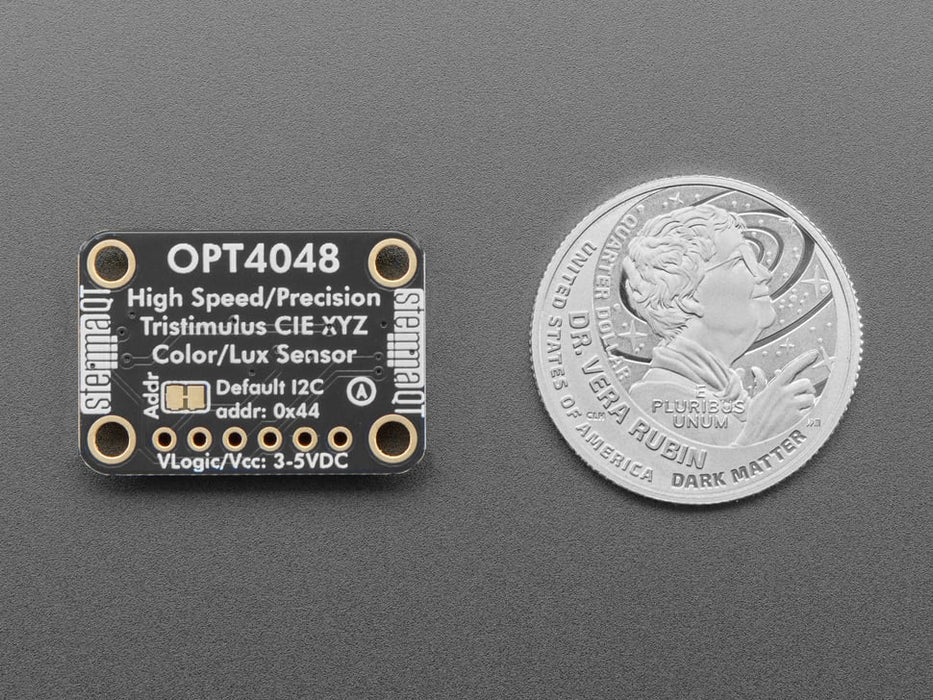

  • 基板寸法：25.4 x 17.78 mm
• CircuitPython、Python、Arduino言語でのプログラム例を用意
• CIE 1931 xy色度図上に測定値を表示するOPT4048 CIE Color PlotterをAdafruitサイトに用意

資料

• 資料ページ
• OPT4048データシート
• 回路図

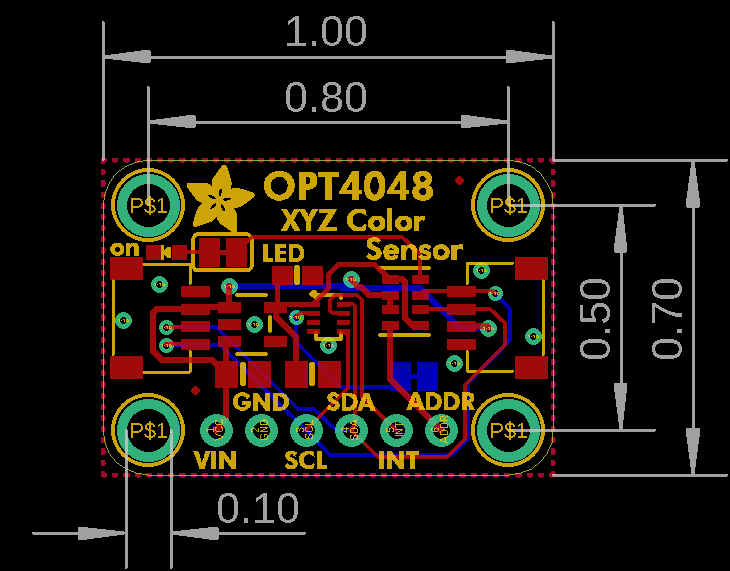

• 基板寸法図
