SKU 9794

Picossci 2 開発ボード(RP2350搭載)

送料区分: 200

商品コード: SSCI-097949

発売日: 2024-09-20

在庫数: 14

短いURL: ssci.to/9794

¥2,640 (税込)
¥2,640 - ¥2,640
Current price ¥2,640

Raspberry Pi Pico2に載っているRP2350と、コアとなる周辺回路をまとめたマイコンボードです。基板上にはUSB Type-Cコネクタ、Flash-ROM(16Mbit)、クロック発振器、電源回路、スイッチ、LED が集積されてます。

RP2350の機能を最大限使えるように、ほぼ全てのIOピンとSWD端子を引き出し、USB Type-C経由でプログラムの書き込みが可能です。
ピンヘッダーのピンアサインはRaspberry Pi Pico2と同じ並びになっています。

USBケーブルやピンヘッダは付属も実装もされておりませんので、別途お買い求めください。

仕様

  • RP2350搭載
  • USB Type-C コネクタ搭載
  • 電源
    • 入力:USB Type-C(5 V)
    • 出力:5V出力(USB Type-C 由来)
    • 出力:3.3 V出力(基板上のレギュレータ由来)
    • 電源レギュレータ搭載
  • RESETスイッチ、BOOTSELスイッチ搭載
  • 汎用LED搭載(GPIO25に接続)
  • 動作電圧:3.3 V
  • GPIO は29本(うち2つはランドのみ)
  • デバッグ端子搭載(SWCLK、SWDIO)

ピン配置

基板のピン配置

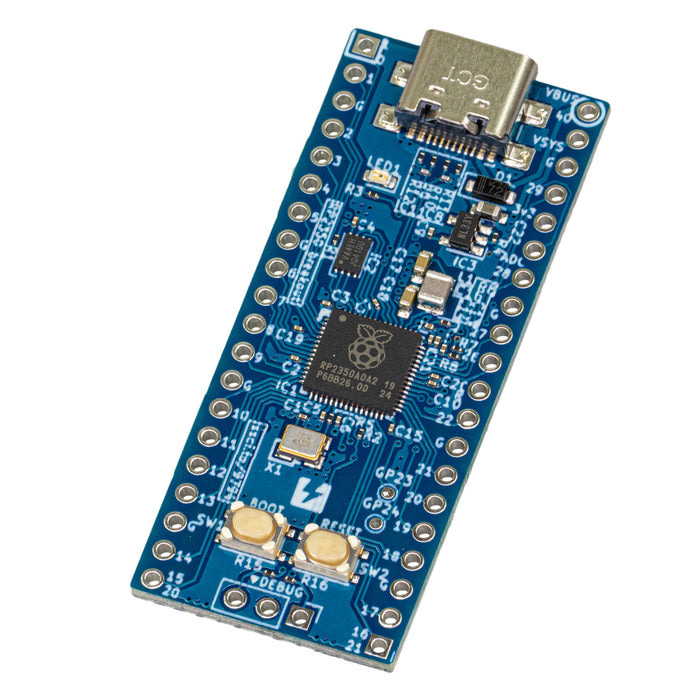

基板(表)

基板表

基板(裏)

基板裏

資料

商品コード: SSCI-097949
