SKU 3286

Raspberry Pi 3対応PoE基板

送料区分: 200

商品コード: SSCI-032865

在庫数: 100+

発売日: 2017年5月17日

¥8,800
¥8,800 - ¥8,800
Current price ¥8,800

PoE(Power over Ethernet)によってRaspberry Pi 3に電源(5 V)を供給する基板です。

Raspberry Pi 3のGPIOコネクタから5 Vを供給するので、電源供給のためのUSBケーブルが不要です。

Raspberry Pi 3 B+での動作も確認しています。Raspberry Pi 3 B+で搭載されたPoE用端子は使いません。

この基板とRaspberry Pi 3を接続するための短いLANケーブルは付属しません。

仕様

  • PoEモジュール MYBSP0055AABF
    • 出力電圧 5 V
    • 出力電流 5.1 A
  • 電源供給 GPIOコネクタ
  • 出力確認用LED搭載(5 V、3.3 V各1個)
  • Raspberry Pi 3と同サイズの基板
  • DisplayおよびCamera用FPCケーブルを通すことが可能
  • ユニバーサル基板エリアあり
  • 回路図(PDF)

内容物

  • 1 x Raspberry Pi 3用PoE基板
  • 4 x M2.6ナイロンスペーサ 21 mm
  • 8 x M2.6ナイロンネジ 6 mm
  • 4 x ワッシャ

ワッシャはスペーサーと基板の間に挟みます。
![enter image description here][1]

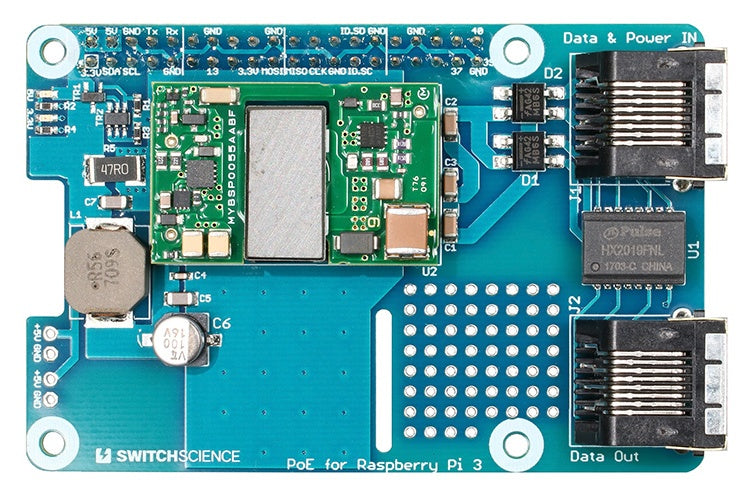

基板構成
![enter image description here][2]
