Conta™ レバー＆プッシュスイッチモジュール

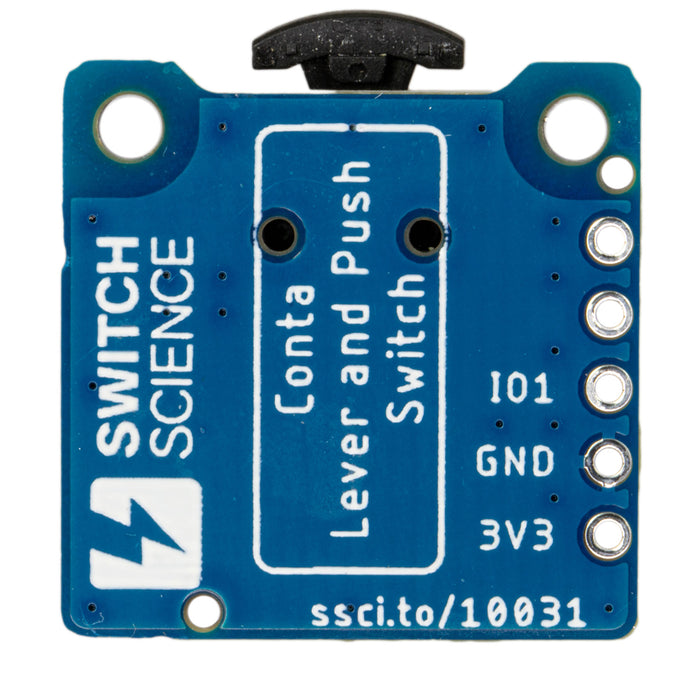

Conta規格に準拠したレバー＆プッシュスイッチモジュールです。レバー操作による2方向入力と押し込み操作による入力が行えます。レバー操作・押し込み操作の状態によって出力電圧が変わります。アナログ入力で電圧を測定することにより、信号1本で状態が検出できます。ピンヘッダは未実装です。

本製品は「Conta™シリーズ」の規格に則った製品です。単体での使用はもちろん、Conta™ベースボードに搭載することもできます。Conta™シリーズの全製品カタログも合わせてご覧ください。

仕様

• 動作電圧：3.3 V
• 操作方向：3方向（レバー操作2方向＋プッシュ）
• 動作力：
  • レバー操作：70±40 gf
  • プッシュ操作：200±40 gf
• 寸法：20 x 20 mm

スイッチの読み方

レバースイッチおよびプッシュスイッチの入力操作は抵抗ネットワークによってエンコードされ、操作ごとに特定の電圧値が出力されます。出力される電圧をA/Dコンバータで読み取れば、どのスイッチが押されたか判別できます。また、スイッチが押されなかった場合には電源電圧がそのまま出力されます。

各操作に対応する出力値は以下のとおりです。

資料

• K1-1502SA-02データシート
• 回路図
• サンプルコード

商品コード: SSCI-100311
