モータードライバ内蔵「Myロボットコンピューター」工作キット

モーターと電池を接続すれば、モーターのプログラムコントロールが可能になるユニットです。最大1.5A、DCモーター(3.3V)を2個、停止、正転、逆転、ブレーキ、スピードコントロールが可能。
プログラムには小さなマイコンArduino互換Seeeduino XIAO(シーデュイーノ シャオ)(Seeed Studio XIAO SAMD21)別売を利用。
基板サイズ72mm×47.5mmにモータードライバ、マイコンを搭載。モーター動作プログラムの様子が一目で分かる7セグメントLED、2つの押しボタンスイッチ入力/端子、LED/端子、サーボモーター端子、センサー端子も装備。
製作にはハンダ付け作業が必要です(初心者ハンダ付け体験にピッタリ)。夏休みの工作、自由研究、プログラム応用工作、学習に最適。

特徴

• 最大1.5A、DCモーター(3.3V)を2個コントロール可能。
• Arduino互換Seeeduino XIAO(Seeed Studio XIAO SAMD21) / 別売、同XIAO RP2040も搭載可能ですが、センサー入力端子はマイコンの仕様上アナログではなくデジタルになります。
• 基板サイズ72mm×47.5mmにモータードライバ、マイコン搭載

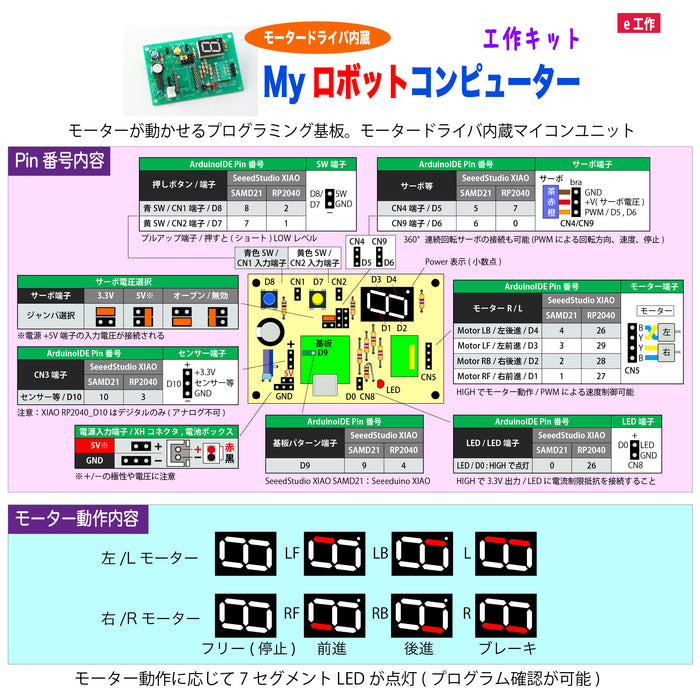

• モーター動作確認用7セグメントLED、押しボタンスイッチ入力/端子×2、サーボモーター端子×2、センサー端子、LED/端子装備。

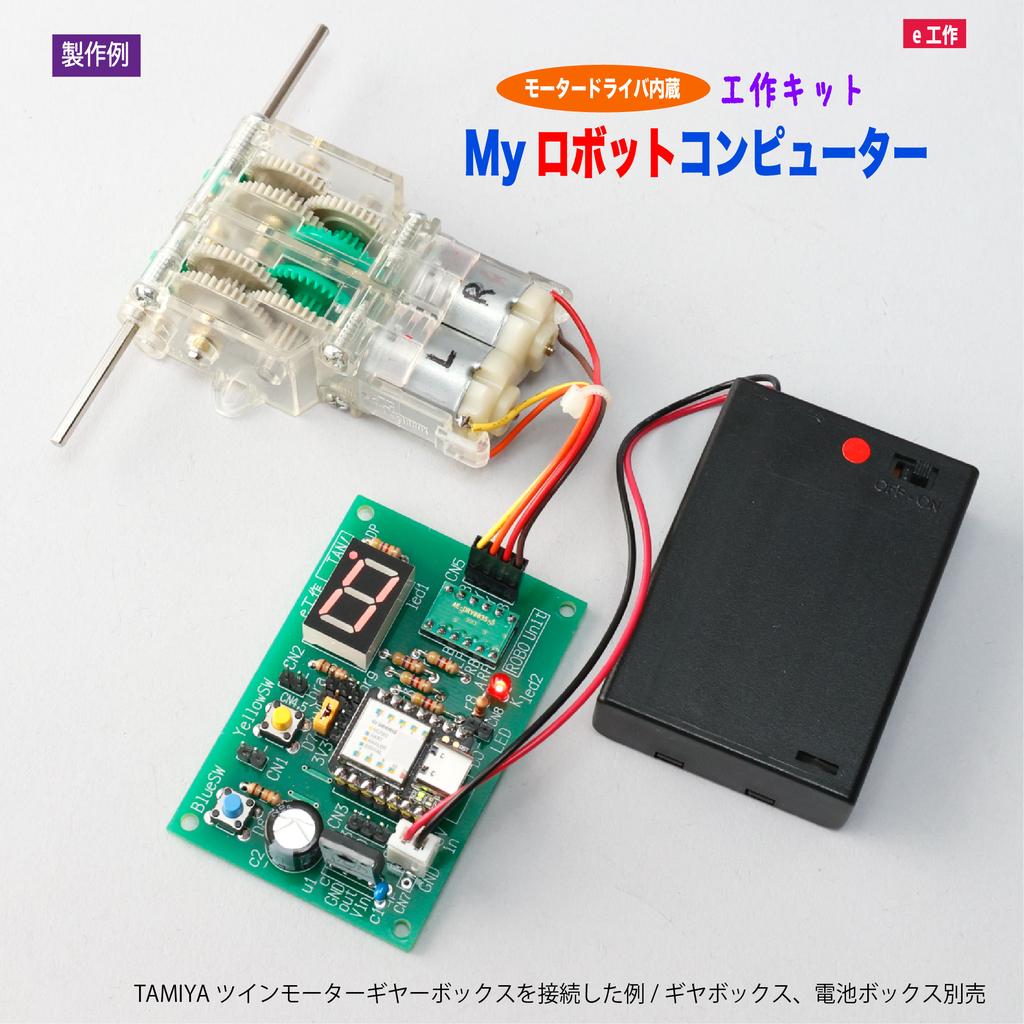

• オリジナルモーター工作で活用すれば、モーターのプログラムコントロール化が実現。

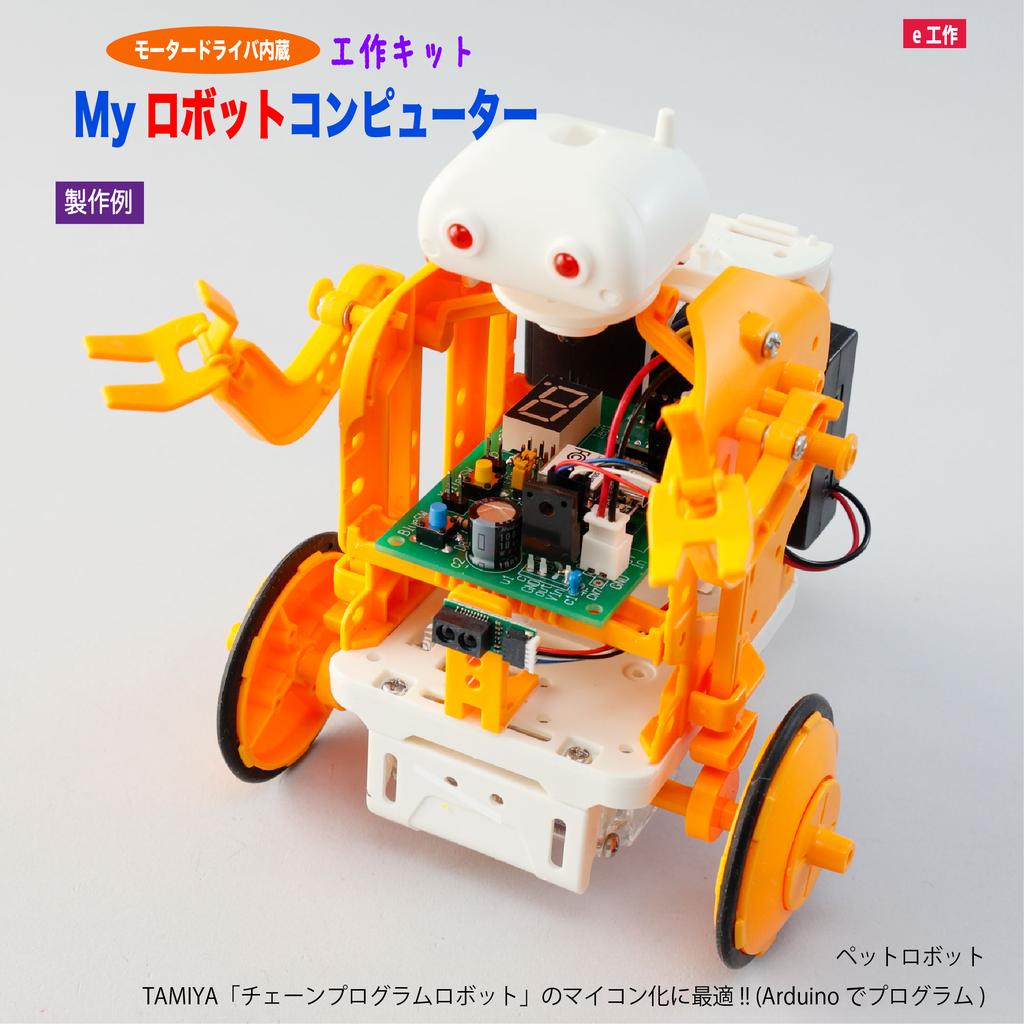

• タミヤの「チェーンプログラムロボット」キット、「カムプログラムロボット」キットへの組み込みに最適サイズ、機能。
• オリジナルロボットの作成に便利。
• 基板上にマイコンを搭載せず、他のマイコン、例えばIchigoJamにジャンパワイヤーで結線することで、ユニットのフル機能をBASIC言語で活用できる。
• 製作にはハンダ付け作業が必要。
• 夏休みの工作、自由研究、プログラム応用工作、学習に最適。
• 今ならオマケ付き：すぐ使えるXHコネクタ付き電池ボックス(単3電池×3スイッチ付き)とモーター接続に活用できる4ピンソケットをプレゼント (注：おまけ電池ボックスは、製作例の電池ボックスとは異なります)

仕様

• 組み立てサイズ：W72×D47.5×H25mm(基板はユニバーサル基板と同サイズ)
• 電源：5V(4.5V、電池1.5V×3での動作が可能)、基板内部3.3V動作
• 利用可能モーター：DC3.3V動作モーター、最大１.５A

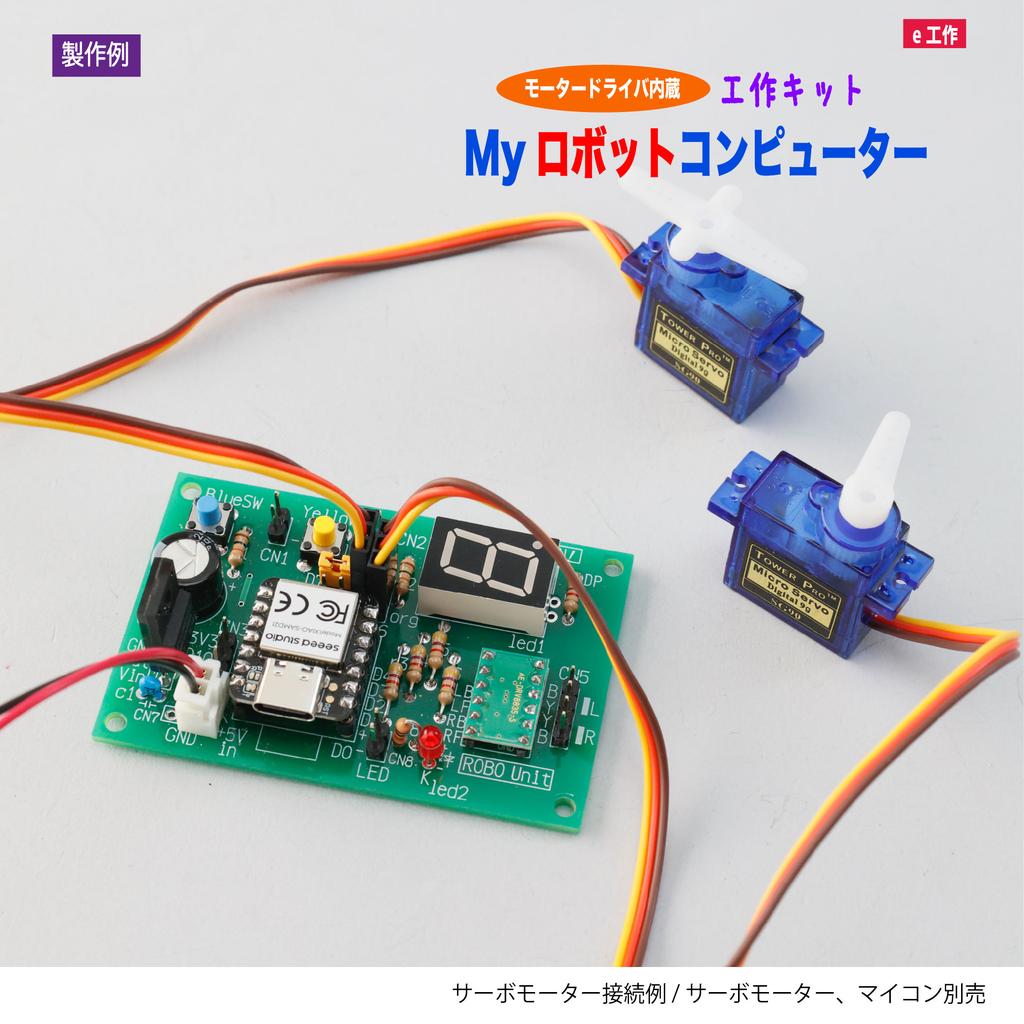

• 利用可能サーボモーター：PWM信号/DC3.3Vまたは5V/(360°連続回転サーボも利用可)
• モーター制御：停止(フリー)、正転、逆転、ブレーキ、PWMによるスピードコントロール可能
• プログラム：ArduinoIDE利用
• マイコン接続：USB-C端子

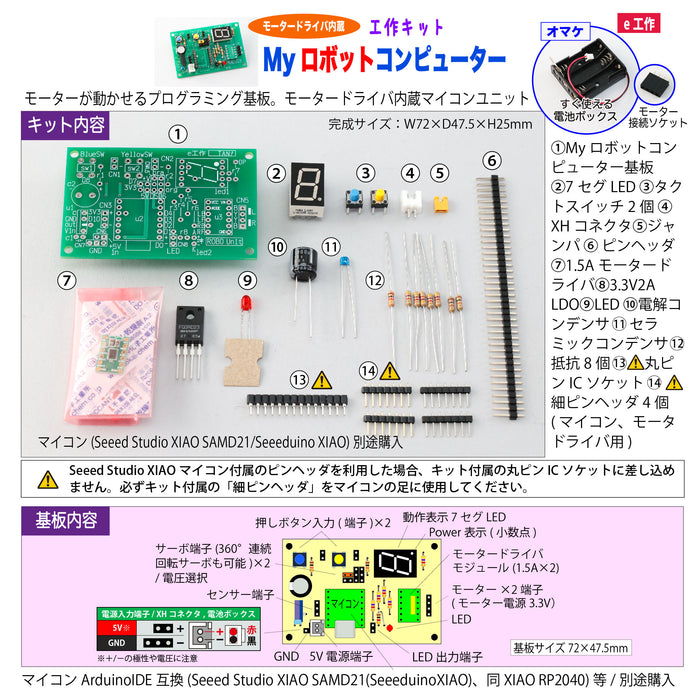

内容物

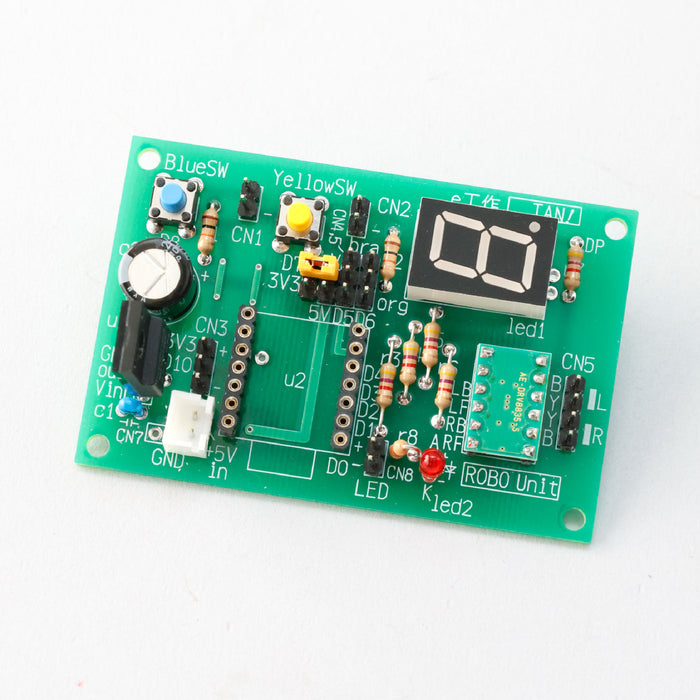

• Myロボットコンピューター基板×1
• 7セグメントLED×1
• タクトスイッチ×2
• XHコネクタ×1
• ジャンパ×1
• 40Pピンヘッダ×1
• 1.5Aモータドライバモジュール×1
• 3.3V2A LDO×1
• LED×1
• 電解コンデンサ×1
• セラミックコンデンサ×1
• 抵抗×8
• 丸ピンICソケット×1
• 細ピンヘッダ×4
• 今ならオマケ1：すぐ使えるXHコネクタ付き電池ボックス(単3電池×3スイッチ付き) ×1
• 今ならオマケ2：モーター接続用4ピンソケット×1

資料

• サポートページ
  • マニュアル(作り方、接続例、プログラム例)：ブログnote 「e工作」に掲載
  • ブログnote 「e工作」QRコード


こちらの商品は、e工作さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
