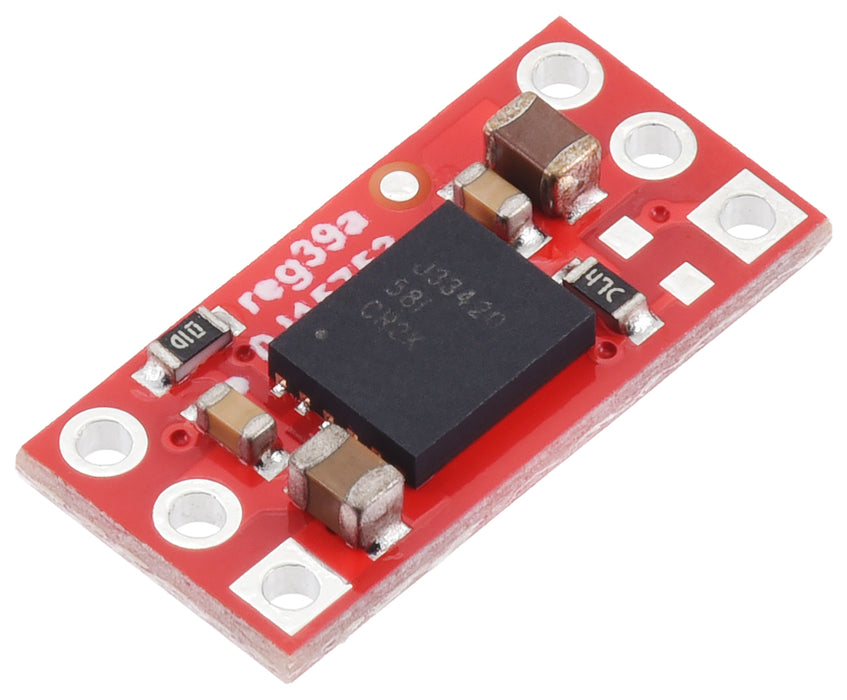

絶縁型DC-DCコンバータ（UCC33420、4.5～5.5V入力、5V(5.5V) 300mA出力）

安定化された5 Vまたは5.5 V出力を300 mAまで取り出せるガルバニック絶縁（電気的絶縁）DC-DC コンバータです。非絶縁電源とは違い、出力側グラウンド（GNDS）は入力側グラウンド（GNDP）とは独立しているので、予測不可能なシステム挙動や破壊につながる恐れのあるグラウンドループの防止やグラウンド電流回避が可能です。

米Texas InstrumentsのUCC33420をベースにし、絶縁定格は3 kV_RMSです。PCBはICと同様に、3.5 mmの最小クリアランスと絶縁側間の沿面距離（creepage）で設計されていますが、各種規格の認証は取得していません。詳細はUCC33420データシートをご覧ください。

特徴

• 入出力間でガルバニック絶縁
• 入力電圧範囲：4.5～5.5 V
• 選択可能な安定化出力：5 / 5.5 V （デフォルト 5 V）
• 出力電流：連続300 mA
• 過熱 / 短絡保護回路
• コンパクトサイズ：7.62 x 15.24 mm、スルーホール・ピッチ： 2.54 mm （ブレッドボード互換 ）

仕様

使用方法

• 入力電圧をVINP-GNDP間に与えると出力電圧がVCC-GNDS間に現れます。入出力はガルバニック絶縁され、GNDPとGNDSは接続されていません。レギュレータ効率は60%以下で、最低でも出力電力より67%大きい入力電力が必要です。

• EN/FLTピンは100 kΩでVINPにプルアップされ、デフォルトでレギュレータが有効になっています。このピンをLOWにするとデバイスはローパワーモードになります。

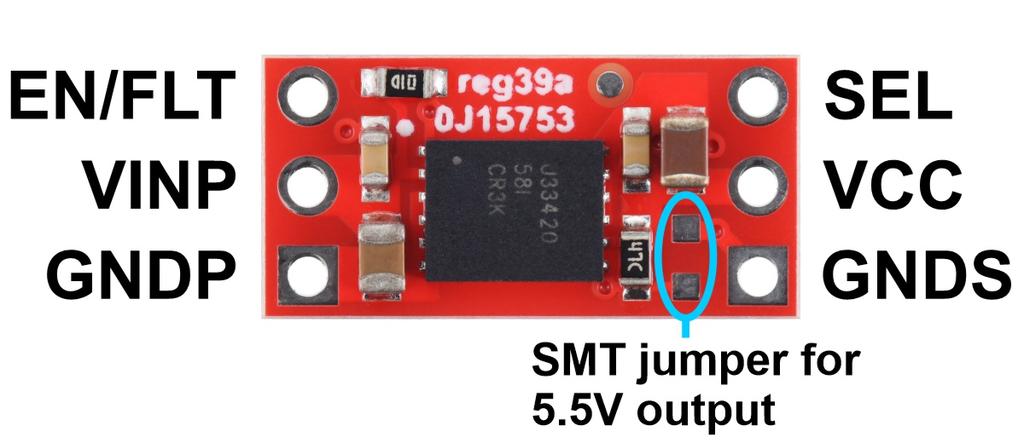

• 出力電圧を選択するVSELピンは30.1 kΩを通してVCCにプルアップされ、デフォルトは5 Vです。出力電圧を5.5 V にするには、VSELをGNDSに接続します。VSELを5.5 Vに設定するためにSMTジャンパ抵抗器のパッドが用意されています。なお通電中はVSELを変更しないでください。

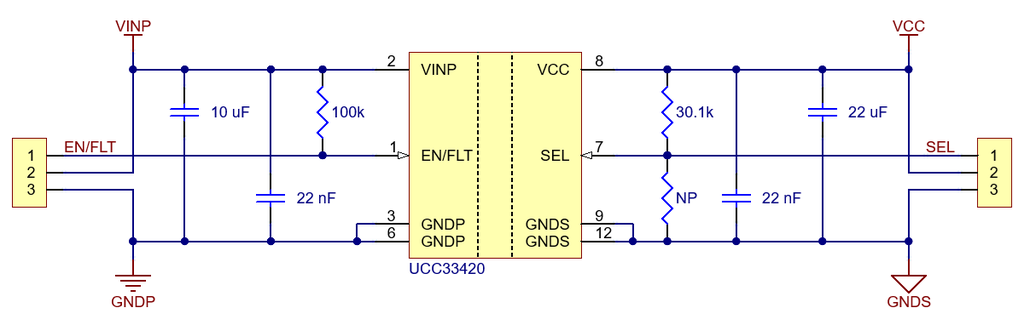

回路図

資料

• UCC33420データシート(TI サイト）
• 寸法図
