STEMMA QT - BMP585搭載 圧力センサモジュール

I²CおよびSPIで使用できるBMP585が搭載された高精度圧力センサモジュールです。

BMP580 はBMP085、BMP180、BMP280、BMP388、BMP390など圧力センサを主導しているBosch社の次世代センサで、低高度ノイズ0.08 Pa（1 cm）、変換時間も高速な、BMP2xx/BMP3xxのアップグレード版です。従来のBMP280のようにI²CおよびSPIを使用できます。シンプルに配線したいならI²C、I²Cアドレスの衝突を気にせず複数のセンサを接続したい場合にはSPIを選択してください。

このセンサの相対精度は室温で±6 Pa（約±50 cm）に相当します。BMP280では±12 Pa（±1 m）、BMP388では ±8 Pa（約±50 cm）でした。標準的な絶対精度では±60 Pa（約5 m）です。温度と高度が絶対/相対精度にどのように影響するかは、データシートをご確認ください。

BMP585は、BMP580/BMP581とソフト/ファーム互換で、チューブを取り付けできるポート付きです。精度はBMP580とほぼ同等で、BMP581には劣ります。ポート付きセンサが必要な場合には本製品をお選びください。
※ BMP580搭載のバージョンはこちらです。
※ BMP581搭載のバージョンはこちらです。

データシートでは、このセンサがドローンやクワッドコプターの高度安定維持に適していることが示唆されていますが、ウェアラブルデバイスや海抜高度を追跡する必要がある用途にも使用できます。絶対高度については、天候が変化した場合に海抜高度の気圧を入力する必要があることにご注意ください。これは気圧を用いるどんな高度センサにも当てはまることです。また、温度は精度 ±0.5°Cで測定できます。

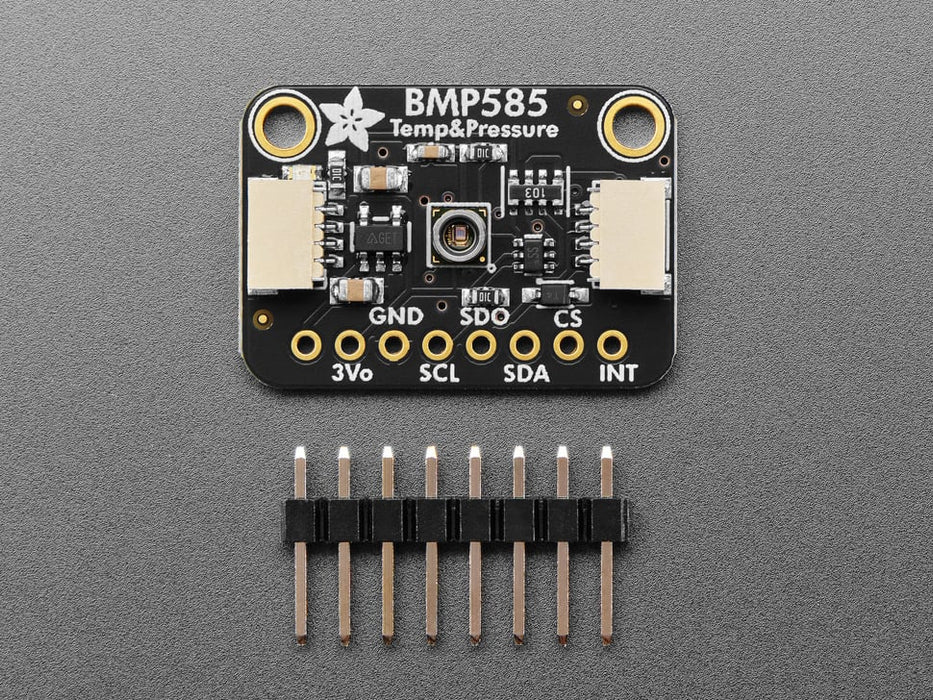

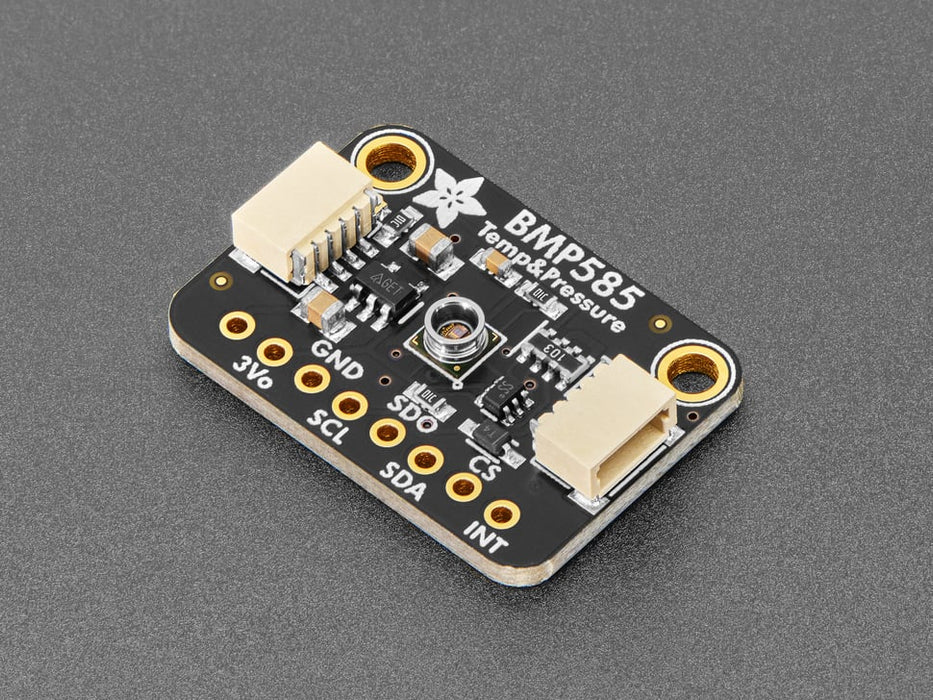

STEMMA QTフォームファクターのPCBに表面実装センサが装着され、簡単にインターフェース接続が可能です。3.3 Vレギュレータおよびレベルシフタ搭載で、ロジック電圧が3 Vまたは5 Vのマイクロコンピュータで使用できます。両端にはSparkFun Qwiic I²Cコネクタと互換性のあるSTEMMA QTコネクタが搭載されています。

ビデオ

資料

• BMP585 データシート
• 使用ガイド
