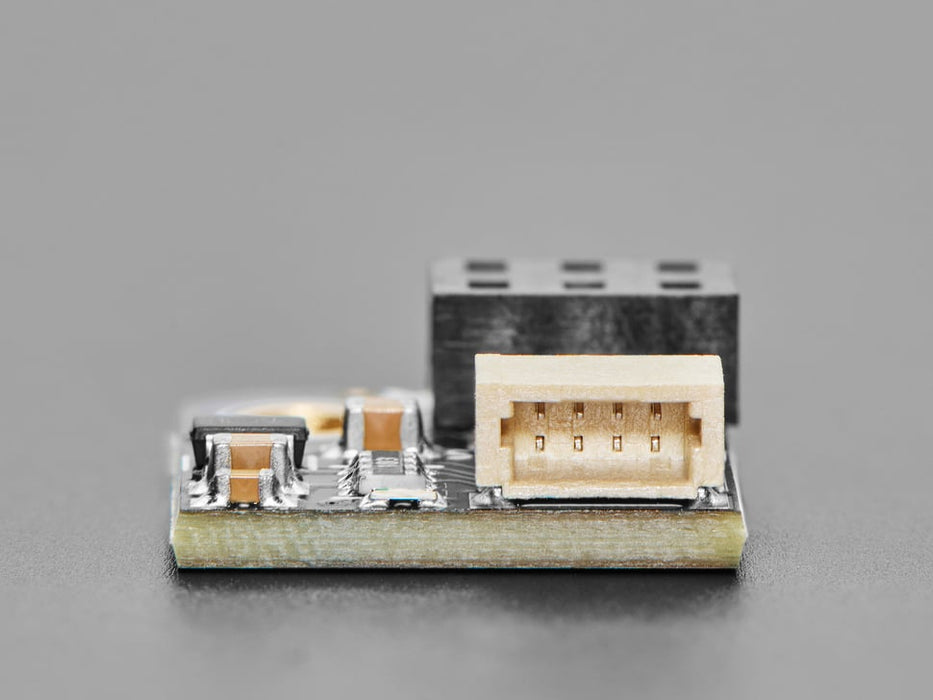

Adafruit Raspberry Pi用 Stemma QT/Qwiic拡張ボード

Raspberry Pi やRaspberry Pi互換ボードに差し込むだけで STEMMA QT / Qwiicポートを追加できる拡張ボードです。3.3 Vレギュレータと10 kΩプルアップ抵抗を内蔵しています。

特長

• 4ピンJST SH（STEMMA QT / Qwiic）コネクタをひとつ搭載、ケーブルで各種センサやデバイスをはんだ付け不要で接続可能。
• Raspberry Pi の2 x 20ヘッダの縁に合わせて差し込む2 x3ソケットを搭載。電源とI²C（SDA、SCL、3 V、GND）に確実に接続可能。
• SDA、SCLラインに10 kΩプルアップ抵抗をそれぞれ実装。プルアップ未搭載のRaspberry Pi互換ボードでも安定した動作が可能。
• 2 x 20の Pi 互換ピン配置を持つLinux系SBCやマイコンでも利用可能。BlinkaとCircuitPythonライブラリでPythonから制御可能。

仕様

• コネクタ：JST SH 4ピン
• 3.3Vレギュレータ、動作表示LED（緑）搭載
• 寸法：15.2 mm x 15.0 mm x 5.5 mm
• 重量：1.1 g
• RoHS2に適合

資料

• 公式ガイド
