SKU 9523

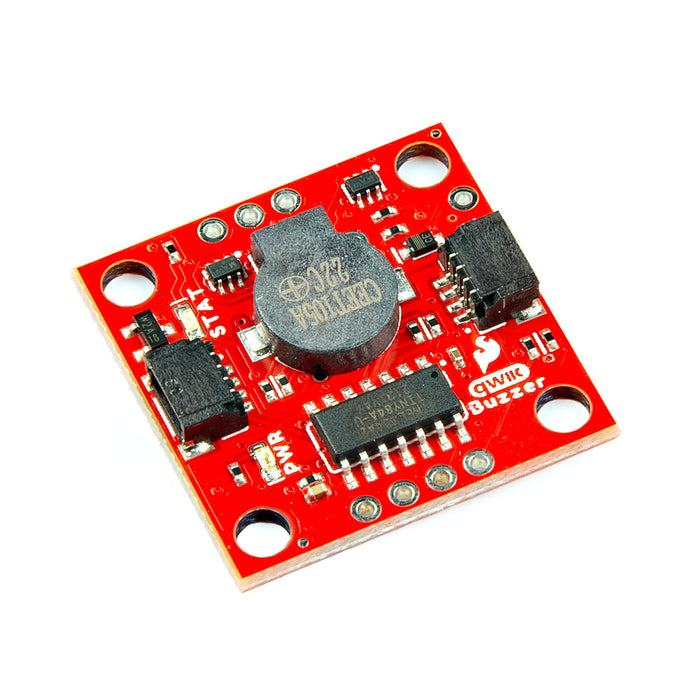

Qwiic - ブザー

送料区分: 200

商品コード: SFE-BOB-24474

発売日: 2024-02-22

在庫数: 2

短いURL: ssci.to/9523

¥1,348
¥1,348 - ¥1,348
Current price ¥1,348

Qwiic(I2C)で接続されたマイコンから音量、周波数、持続時間を指定してBEEP音やブザー音を出すことができるインテリジェントなブザーユニットです。TRIG端子をGNDに落とすことで、単純なブザー音のみ単体でも鳴動可能です。

ブレッドボード用にI2C、電源、トリガー、リセットが2.54 mm間隔のスルーホールに引き出されています。また、データラインとクロックラインには2.2 kΩのプルアップ抵抗が備わっています。

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ極性があるため接続を誤ることもありません。

特徴

  • ATtiny84マイコン搭載のI2C制御ブザー
    • ファームウェア書込済
  • I2Cにて音量、周波数、持続時間を指定可能
    • TRIG端子をGNDに落とすことで単純なブザー音のみ単体で鳴動可能
    • SparkFunでArduinoライブラリを用意、簡単にメロディーや効果音を演奏可能
    • ジャンパカットと抵抗器後付けで最大音量を制御可能
      (最大音量では大音量になり、消費電流も95 mA程度になります)
  • 二つのQwiicコネクタを実装

仕様

  • 推奨電源電圧:3.3 V
  • I2Cインターフェース
    • I2Cアドレス:0x34(既定)
    • I2Cプルアップ抵抗:2.2 kΩ(ジャンパカットで無効)
  • 電源、稼働状態インジケータLED(ジャンパカットで消灯)
  • 製品寸法:25.4 x 25.4 mm
  • 重量:2.85 g

資料


製造元希望小売価格:6.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/...

商品コード: SFE-BOB-24474
