SKU 8597

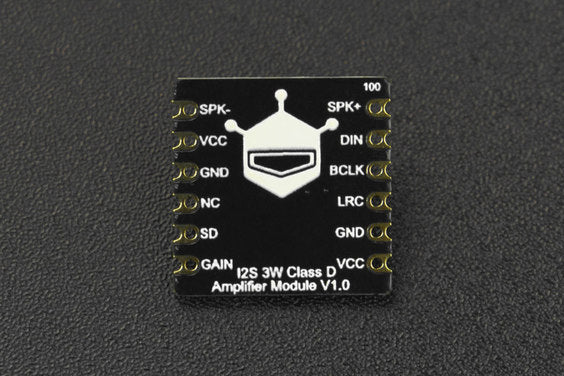

MAX98357搭載 I2Sアンプモジュール

送料区分: 200

商品コード: DFROBOT-DFR0954

発売日: 2022-12-26

在庫数: 5

短いURL: ssci.to/8597

¥1,100
¥1,100 - ¥1,100
Current price ¥1,100

MAX98357 I2S クラスDアンプをベースにしたデジタルアンプモジュールです。ESP32などI2Sオーディオ出力機能を備えたマイクロコントローラと組み合わせて使用でき、IoTノード、スマートホーム機器、Bluetoothオーディオプレーヤーなどの製作に適しています。

3.3〜5 V電源供給に対応しています。5 V 4 Ωスピーカーで駆動すれば2.5 W以上での出力が可能です。SDポートの抵抗を交換することで、オフ、左チャンネル、右チャンネル、ミックスの4モードを選択して使用できます。デフォルトではミックスモードになっています。

小型で、PCBやブレッドボードに直接差し込み/取り付けが可能な目打ち穴を備えています。スピーカーに接続するためのPH2.0穴/スタンプ穴も備えており、便利でフレキシブルな使い方ができます。

特徴

  • MAX98357 I2S クラスD デジタルアンプ、 2.5 W以上で出力可能
  • 3.3 〜5 Vでの電源供給に対応
  • 音声チャンネルを切り替え可能
  • 調整可能なゲイン
  • スタンプ穴つき、SMT/DIPに対応
  • PH2.0及びスタンプ穴でスピーカーと接続可能

用途

  • Bluetoothオーディオプレーヤー
  • IoTノードオーディオプレーヤー
  • スマートホームの音声操作
  • ロボットデバイス用オーディオプレーヤー

仕様

  • MCU : MAX98357A
  • 動作電圧 : DC 3.3〜5 V
  • 出力電源 : 8 Ω 1.8 W / 4 Ω 2.5 W@12 dB
  • 出力チャンネル : 単一チャンネル
  • 通信インターフェース : I2S
  • 動作温度範囲 : -40℃ 〜80℃
  • 保管温度範囲 : -40℃〜80℃
  • サイズ : 18 × 18 mm
  • チップの音声関連パラメータ :
    • VDD = 5 V
    • VGND = 0 V
    • GAIN_SLOT = VDD
    • BCLK = 3.072 MHz
    • LRCLK = 48 kHz
    • スピーカー負荷(ZSPK)OUTP - OUTN間に接続
    • ZSPK = J
    • TA = TMIN to TMAX(特に断りのない場合)TAでの標準値 = +25NC
  • サンプルレート : 8〜96 kHz
  • THD:
    • 0.02%(f = 1 kHz、POUT = 1 W、TA = +25NC、ZSPK = 4I + 33FH、TQFN)
    • 0.013%(f = 1 kHz、POUT = 0.5 W、TA = +25NC、ZSPK = 8I + 68FH)
  • ダイナミックレンジ : 105 dB(A-weighted、VRMS = 2.54 V、24- or 32-bitデータ)
  • 出力ノイズ : 25FVRMS(A-weighted、24- or 32-bit データ)
  • ゲイン(2.1 dBVのリファレンスレベル) :
    • GAIN_SLOT = GND 100 kΩまで : 最小14.4 dB、標準 15 dB、最大15.6 dB
    • GAIN_SLOT = GND : 最小11.4 dB、標準 12 dB、最大 12.6 dB
    • GAIN_SLOT = 接続なし : 最小8.4 dB、標準 9 dB、最大 9.6 dB
    • GAIN_SLOT = VDD : 最小 5.4 dB、標準 6 dB、最大 6.6 dB
    • GAIN_SLOT = VDD 100 kΩまで : 最小 2.4 dB、標準 3 dB、最大 3.6 dB
  • 効率 : 92%(ZSPK = 8I + 68FH、THD+N = 10 %、f = 1 kHz、ゲイン = 12 dB)
  • DACゲインエラー率 : 1 %
  • 周波数応答 : ±0.2 dB
  • クラスD 切り替え周波数 : 330 kHz
  • スペクトラム拡散周波数 : ±12.5 kHz

資料


製造元希望小売価格 : 4.90ドル
製造元の販売ページ : https://www.dfrobot.com/...

商品コード: DFROBOT-DFR0954
