SKU 8220

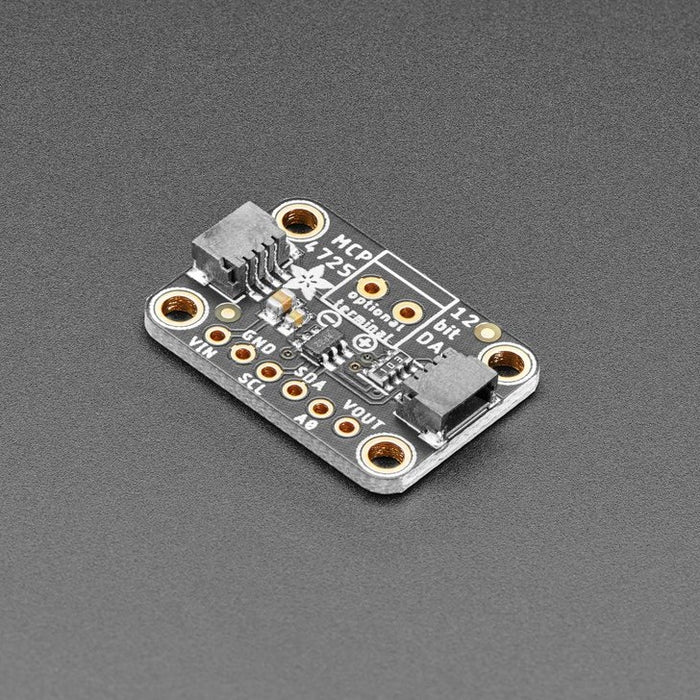

STEMMA QT/Qwiic互換 MCP4725搭載 I2C接続12-bit DACボード

送料区分: 200

商品コード: ADA-935

発売日: 2022-07-14

在庫数: 3

短いURL: ssci.to/8220

¥1,177
¥1,177 - ¥1,177
Current price ¥1,177

MCP4725を搭載したI2C接続の12-bit DACブレイクアウトボードです。STEMMA QT / Qwiicに対応しています。

I2C経由で制御し、出力させたい値を送ると、VOUTピンがその値を出力します。PWMは使えませんが、正弦波や調整可能なバイアスポイントが必要な場合など、オーディオ/アナログのプロジェクトに最適です。

ADDR/A0ピンを引き出しているので、一つのI2Cバスに、二つのDACボードを接続できます。その際、競合しないように片方のピンをhighに設定(あるいは裏面のジャンパを閉じる)してください。3.3 Vと5 V の両方のロジックで動作します

このDACボードは3.4 MbpsでのI2C通信に対応しており、約200 kHzでVoutを更新することが可能です。また、EEPROMを備えているので、最後に書きこんだ値を電源ON時に出力します。出力範囲は電源電圧に依存しており、0 ~ VCCまでです。接続用のピンは一般的な2.54 mmピッチなので、ブレッドボードなどで簡単に使用できます。また、3.5 mmピッチのターミナル用の端子も用意されています。

仕様

  • 搭載DAC:MCP4725
    • 分解能:12-bit
    • 対応I2Cモード:standard(100 kbps)Fast(400 kbps) High-Speed(3.4 Mbps)
    • I2C 7-bit アドレス :0x62もしくは0x63

内容物

  • 1 x MCP4725搭載 I2C接続 12-bit DACボード
  • 1 x 6ピンヘッダ

資料



製造元の販売価格:4.95ドル
製造元の販売ページ:https://www.adafruit.com/product/935

商品コード: ADA-935
