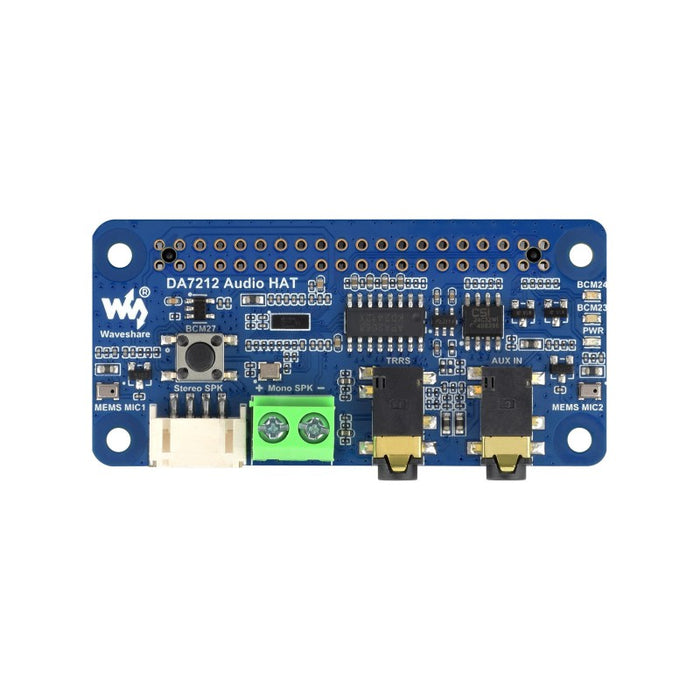

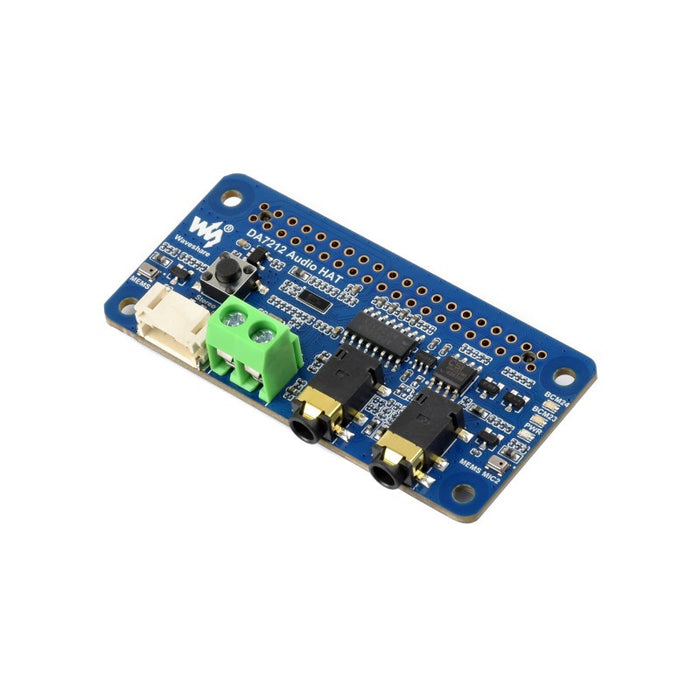

Waveshare DA7212搭載Raspberry Pi用ステレオオーディオボード（A）

DA7212オーディオコーデックが搭載されたRaspberry Pi用のステレオオーディオ拡張ボードです。最大96 kHzのサンプリング周波数と最大24 bitの解像度に対応し、高品位のステレオ録音/再生機能をRaspberry Piに追加できます。

スピーカー2台が付属するので、すぐに使用できます。

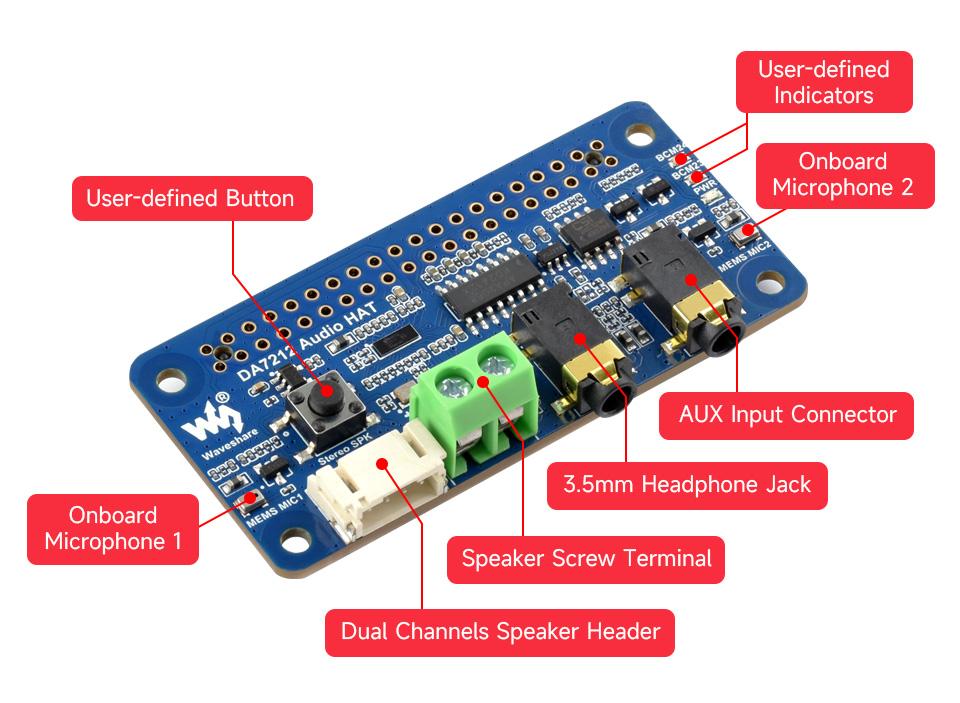

特徴

• I²Sインターフェースを介してオーディオを伝送するので、低負荷で高品位の処理を実現します。
• 基板上に二つのマイクが搭載され、外部マイクを接続せずに録音が可能です。
• 3.5 mmヘッドフォンジャック、AUX入力、スピーカー端子など、多様な入出力インタフェースを備えています。
• プログラム可能なボタンとLEDインジケータが搭載され、独自の機能を割り当てることができます。
• Raspberry Pi 40GPIOピンが採用され、Raspberry Piシリーズボード互換、Raspberry Pi Zeroと同じサイズ。

仕様

• オーディオチップ：DA7212
• DAC SN比：100 dB
• 電源：5 V
• ADC SN比：90 dB
• ロジック電圧：3.3 V
• 制御インタフェース：I²C
• オーディオインタフェース：I²S
• ヘッドフォンドライバ出力：160 mW（16Ω5 V時）
• スピーカドライバ出力：2.6 W（4Ωスピーカー接続時）

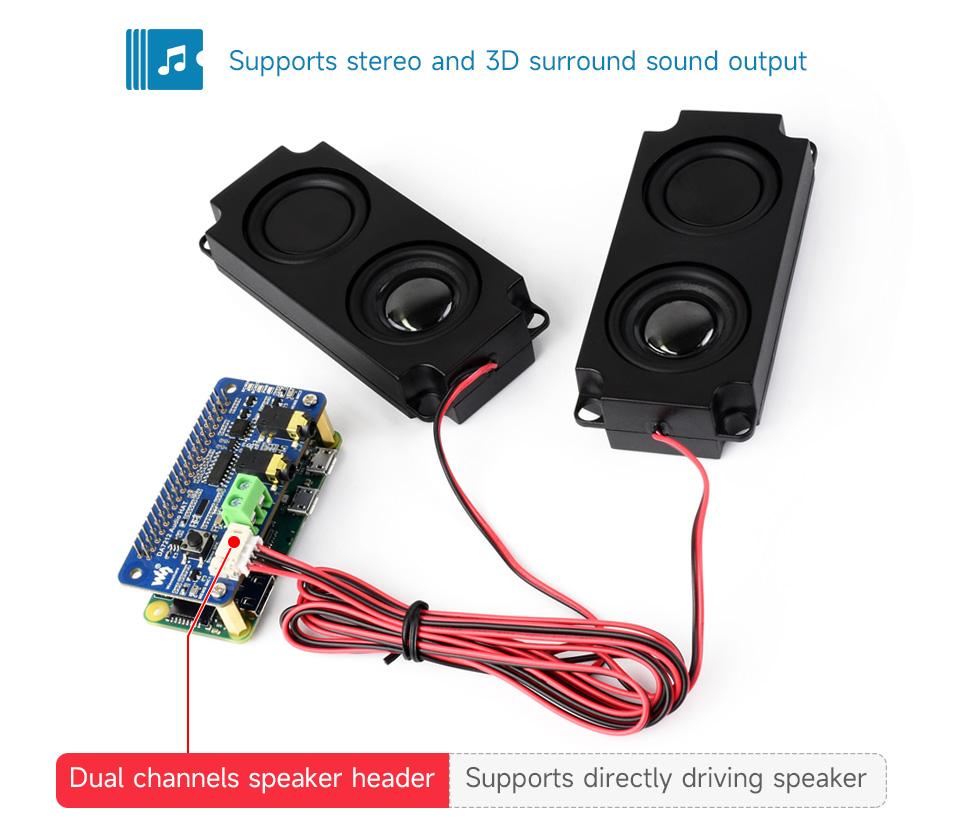

Raspberry Pi Zeroシリーズとの接続例

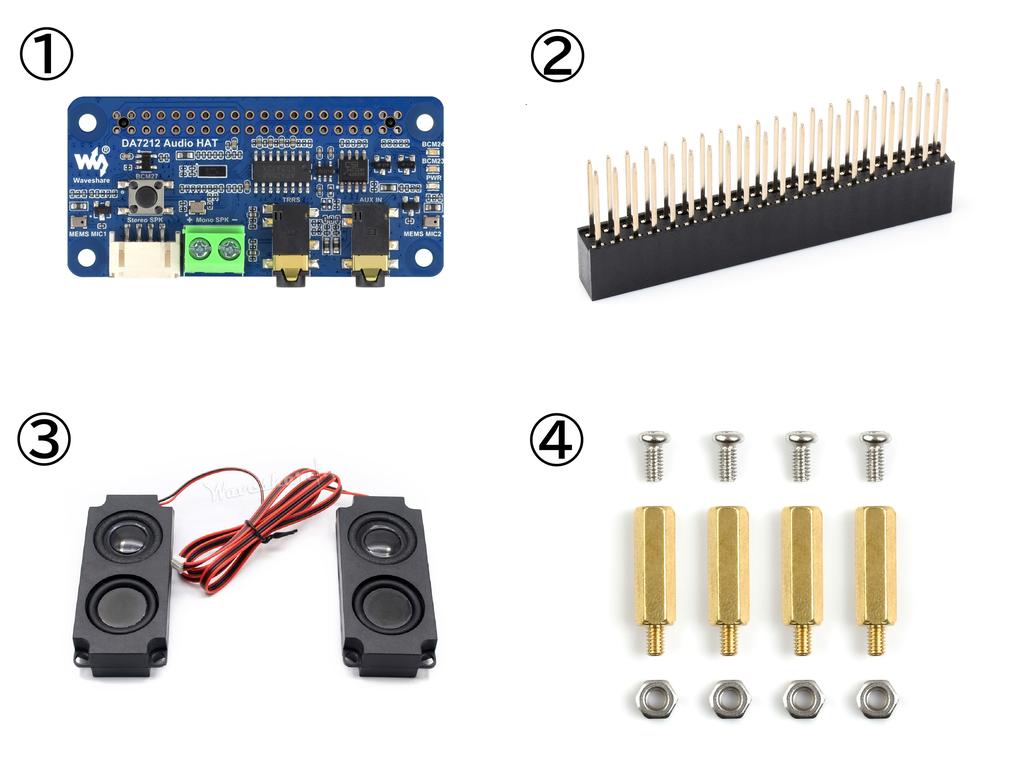

内容物

• 1 x DA7212搭載Raspberry Pi用ステレオオーディオボード 本体
• 1 x ピンヘッダ（2.54 mmピッチ、2 x 20）
• 1組 x 8Ω 5 Wスピーカ
• 1組 x ネジセット

資料

• Wiki
