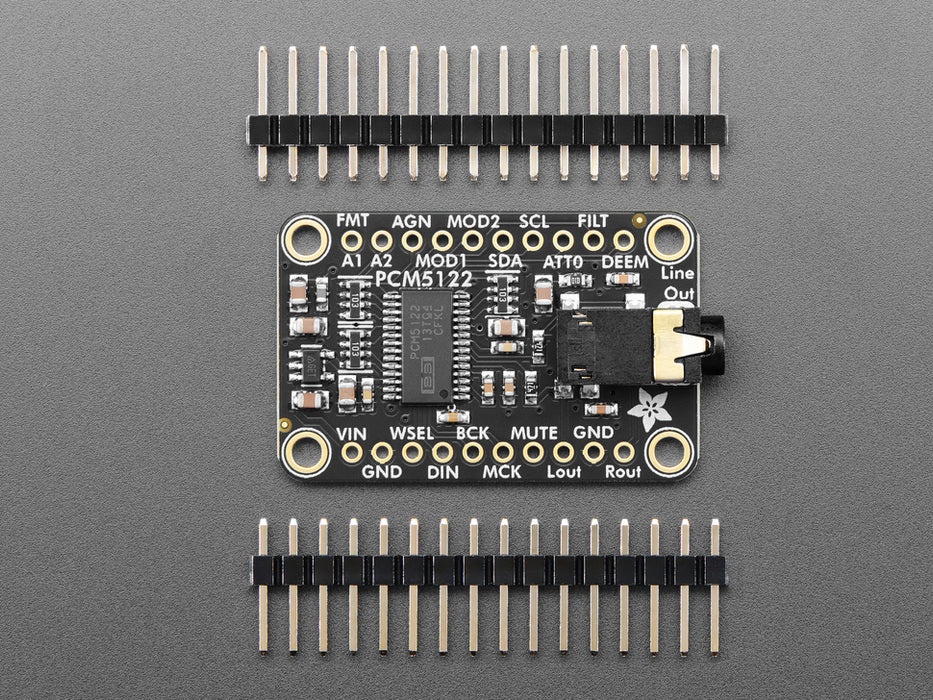

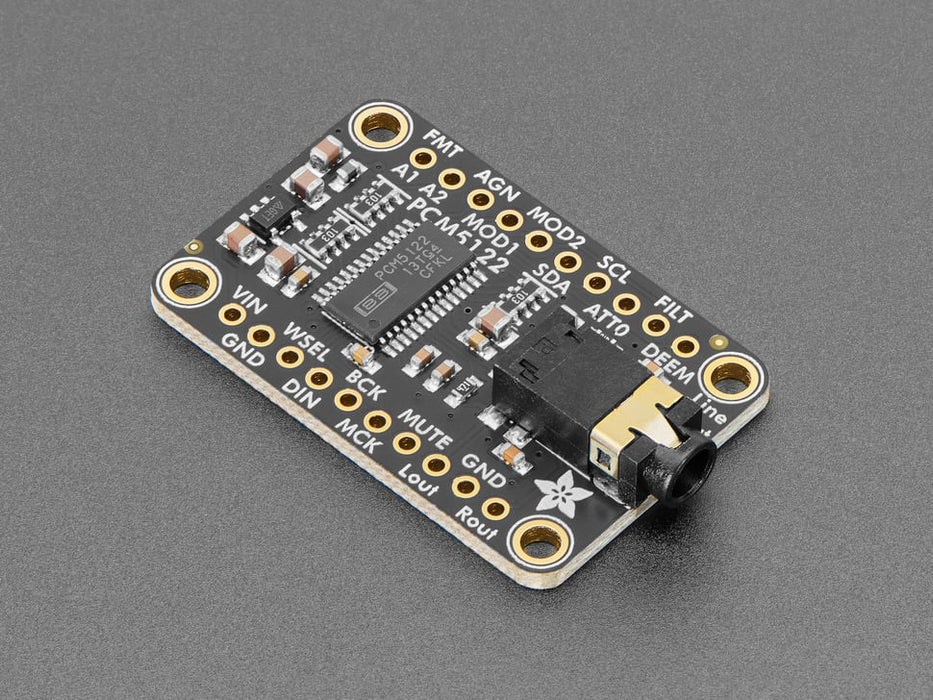

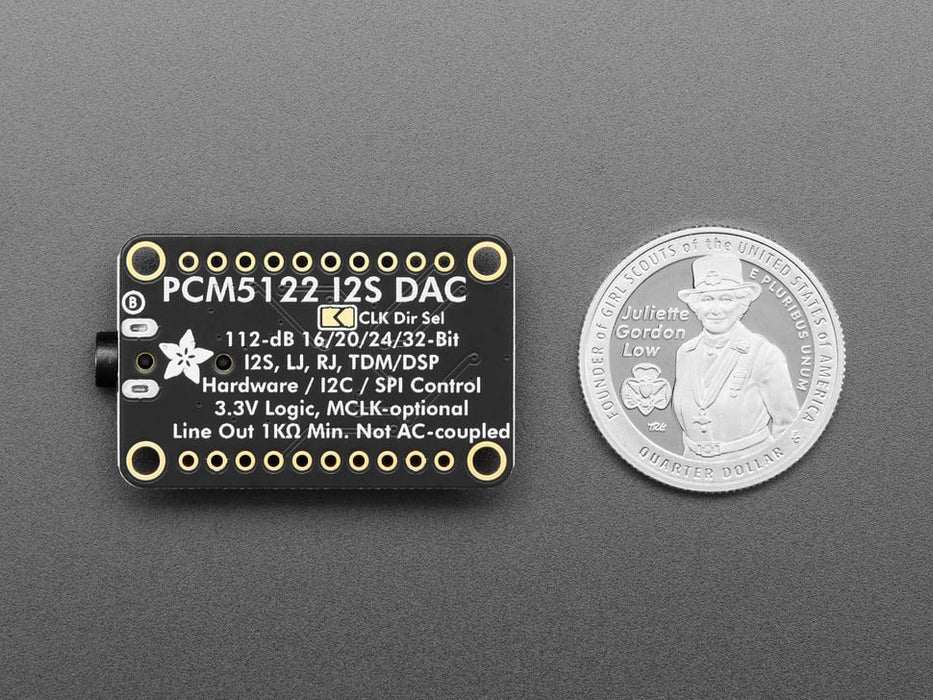

Adafruit PCM5122搭載 ライン出力付き I2S DACモジュール（HW、I2C/SPI）

S/N比 / ダイナミックレンジ 112 dB、-93 dB THDなど優れたスペックのPCM5122が搭載された、I²Sステレオオーディオ用デジタル-アナログコンバータ（DAC）ブレークアウト基板です。

デフォルトの動作モードではESP32 / RP2350やRaspberry Piといったマイコンに繋ぐだけで（レジスタ設定なしで）簡単にI²Sデジタルオーディオを実現できます。ボリュームコントロール、ソフトウェアミュート、EQ、フィルターなどの設定が必要な場合は、MODEピンからI²CモードまたはSPIモードを選択することで自由に設定できます。ライン出力レベルの3.5 mmジャックの他、パッドからオーディオ出力（ライン出力レベル）を使用することも可能です。なお、これらのライン出力はグランドを基準としているのでAC結合されていません。

このブレイクアウトボードを使えば、I²Sデジタルオーディオを簡単に実現できます。3～5 V DCの電源を供給し、BCLK（ビットクロック）、WSEL（左右ワード選択）、DIN（データ入力）を入力するだけです。データラインは3.3 Vロジックのみです。デフォルトではI²Sに設定されていますが、Formatピンを切り替えることで左詰めにすることもできます。オーディオは16、24、または32 bit幅に対応し、チップがWSEL / BCLKから適切なフォーマットを自動的に判断します。MCLKピンは不要で、チップがビットクロックから内部で自動生成します（必要に応じてMCLK入力に供給することもできます）。

特徴

• PCM5122搭載
  • PCM5122スペック（抜粋）
    • 最高48 kHz fSのオーディオ処理機能をレジスタで選択可能
      • ダイナミック・レンジ制御（DRC）
      • イコライゼーション（EQ）
      • フィルタリング
    • 384 kHz fSのDAC機能
    • 業界でトップレベルの低帯域外ノイズ
    • デジタル・フィルタのレイテンシーとパフォーマンスを選択可能
    • DCブロッキング・コンデンサが不要
    • 負電圧用チャージ・ポンプを内蔵
    • インテリジェントなミューティング・システム：ソフトなアップおよびダウンカーブと、120 dBのミュートSNRが可能なアナログ・ミュート
    • 内蔵の高性能オーディオPLLとBCKリファレンスにより内部的にSCKを生成するので、MCLKピンは不要
    • 16、20、24、32 bitのオーディオ・データに対応
    • PCMデータ・フォーマット：I²S、左揃え、右揃え、TDM / DSP
    • SPIまたはI²C制御
    • ソフトウェアまたはハードウェアで構成
    • LRCKおよびBCKが非アクティブのとき自動的に省電力モードに移行
    • 1.8 Vまたは3.3 Vのフェイルセーフ LVCMOSデジタル入力
    • パワーオンリセット機能
    • SNR / ダイナミックレンジ：112 dB
    • THD+N @ - 1 dBFS：-93 dB
• 基板寸法：37.6 x 22.8 x 6.4 mm

ピン配置

内容物

• 1 x Adafruit PCM5122搭載オーディオ用I2S DACボード（ライン出力専用）
• 2 x ピンヘッダ

資料

• 使用ガイド
