SKU 8065

MyoWare 2.0 リンクシールド

送料区分: 200

商品コード: SFE-DEV-18425

発売日: 2022-04-22

在庫数: 4

短いURL: ssci.to/8065

¥2,641 (税込)
¥2,641 - ¥2,641
Current price ¥2,641

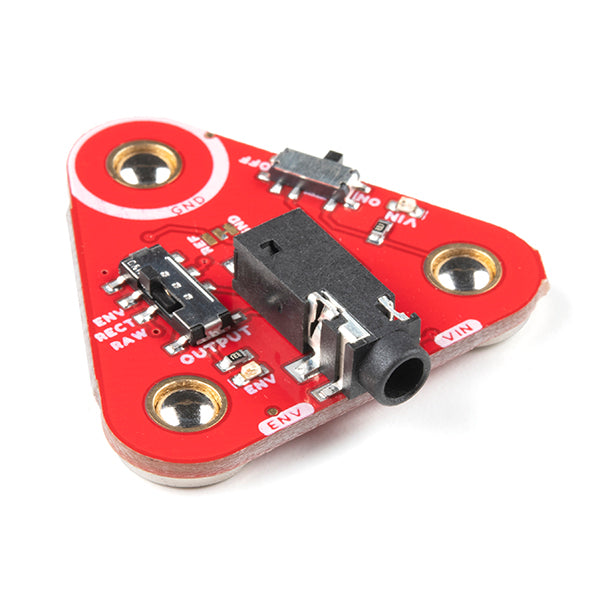

MyoWare 2.0筋電位センサMyoWare 2.0 Arduino シールドに接続するためのMyoWareシールドです。3.5 mm TRSジャックがあり、ボードをTRSケーブルで接続できます。ボードにはスナップコネクタがあるので、MyoWare 2.0筋電位センサの表側に積み重ねられます。

ボードには、電源用スイッチと、ローEMG(RAW) / 整流(RECT) / エンベロープ(ENV)信号の出力モード選択用スイッチがあります。ステータスLEDは電源/エンベロープ信号用に二つ内蔵されています。ジャンパーはリファレンスとGND用です。MyoWare 2.0 筋電位センサと リンクシールドを接続するには、 MyoWare 2.0 ArduinoシールドとArduino Uno R3互換の開発ボードが必要です。

注意:MyoWareとArduino Shieldは、人間または動物などの、病状や健康状態などの診断、治癒、緩和治療、または病気の予防を意図されたものではありません。

特徴

  • 3.5 mm TRS コネクタ
  • スイッチ
    • 電源 ON/OFF
    • 出力選択 RAW/RECT/ENV
  • LED インジケーター
    • VIN
    • ENV
  • MyoWare® 2.0筋電位センサ フォームファクター
    • 3x スナップピン メス(電源、EMGエンベロープ出力)
  • リファレンス/GND ジャンパー
  • ボードサイズ
    • 37.57 x 35.90 mm

資料

注意:本製品は特許で保護されています。偽造ボード防止のため、Eagleデザインファイル、Githubハードウェアレポジトリは、MyoWare 2.0 エコシステムでのボードに対しては共有されません。


製造元希望小売価格 : 12.95ドル
製造元の販売ページ : https://www.sparkfun.com/products/...

商品コード: SFE-DEV-18425
