SKU 8063

MyoWare 2.0 パワーシールド--販売終了

送料区分: 200

販売終了

商品コード: SFE-DEV-18427

発売日: 2022-04-22

短いURL: ssci.to/8063

売り切れ
Original price ¥3,049
¥2,561 (税込)
¥3,049 - ¥3,049
Current price ¥2,561

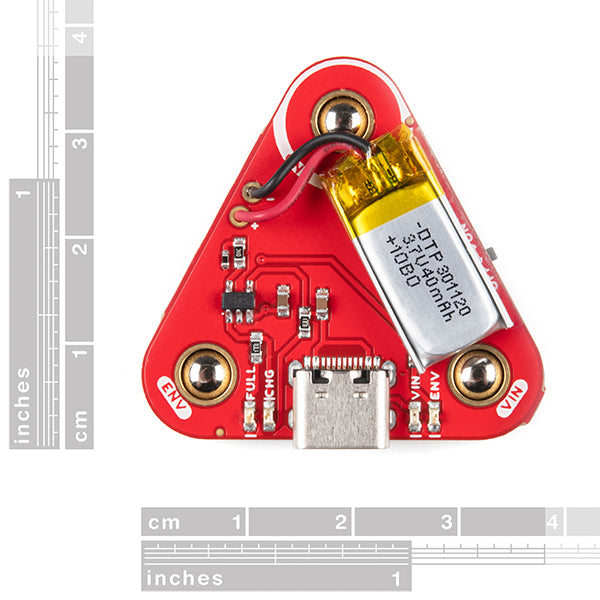

MyoWare 2.0筋電位センサに給電するためのMyoWareシールドです。スナップコネクタ付きなので、筋電位センサの表側に簡単に積み重ねられます。スイッチをONにすれば、筋電位を使うための電力をセンサに給電できます。

ボードには40 mAhのシングルセルリチウムポリマー電池(LiPo)がはんだ付けされています。充電回路を搭載していて、USB Type-Cコネクタから電源を供給すればレート40 mAで充電されます。ボードには、充電(CHG、FULL、VIN)用ステータスLEDがあります。筋電位センサと接続すれば、クリーンな信号が得られる上に送電線への危険な電流経路ができる可能性をなくせます。携帯アプリケーションでご使用ください。

注意:MyoWareとArduino Shieldは、人間または動物などの、病状や健康状態などの診断、治癒、緩和治療、または病気の予防を意図されたものではありません。

特徴

  • 入力電圧
    • 5 V (USB Type C コネクタ経由)
  • 出力電圧( 電源電圧「VIN」)
    • 公称電圧: 3.7 V
    • フル充電: 4.2 V
  • 電源スイッチ
  • 内蔵 LiPo バッテリー
    • 定格容量: 40 mAh
    • 公称電圧:3.7 V
    • 充電最大電流:1C(40 mA)
  • MCP73831 シングルセルCell LiPo 充電IC
    • 充電レート設定 40 mA
  • MyoWare® 2.0筋電位センサ フォームファクター
    • 3x スナップピン メス(電源、EMGエンベロープ出力)
  • LED
    • VIN
    • ENV
    • FULL
    • CHG
  • ボードサイズ
    • 53.34 x 59.69 mm

資料

注意:本製品は特許で保護されています。偽造ボード防止のため、Eagleデザインファイル、Githubハードウェアレポジトリは、MyoWare 2.0 エコシステムでのボードに対しては共有されません。


製造元希望小売価格 : 14.95ドル
製造元の販売ページ : https://www.sparkfun.com/products/...

商品コード: SFE-DEV-18427
