SKU 7682

ATmega328 極小Arduino互換Board(OLED無し)(0.96”OLED 直結仕様)

送料区分: 200

商品コード: YAMA-001

発売日: 2022-02-09

在庫数: 2

短いURL: ssci.to/7682

受託販売商品

¥1,540 (税込)
¥1,540 - ¥1,540
Current price ¥1,540

0.96"OLED ディスプレイと同サイズの、極小 Arduino 互換ボードです。ディスプレイと重ねて実装すると、128*64 ドット・ディスプレイ搭載マイコンになりインテリジェント・ディスプレイ等が簡単に作れます。OLED を使わない場合も超小型 arduino として魅力的なので、OLED の / 無(本商品)のふたつの製品を用意しています。

Arduino Pro/mini と同様に、機器に組込の際に無駄になる USB I/F は省略し、USBシリアル変換を使って書き込みます(SwitchScience で扱っています)。開発はArduinoIDEでUnoとして行えます。

特徴

  • 極小サイズのArduino Uno Mini Limited Editionよりさらに小さい。
  • Unoと同様の全GPIOが2.54 mmサイズでている。
  • OLEDと重ねて使用できる。

仕様

  • ATmega328P(16 MHz)搭載
  • BootLoader 内蔵(Arduino Unoとして書き込み可)
  • Arduino Pro/Mini と同様、書き込みには USB Serial 変換を使用(SwitchScience で扱っています
  • オンポード LED(D5)
  • オンボードスイッチ(A5)

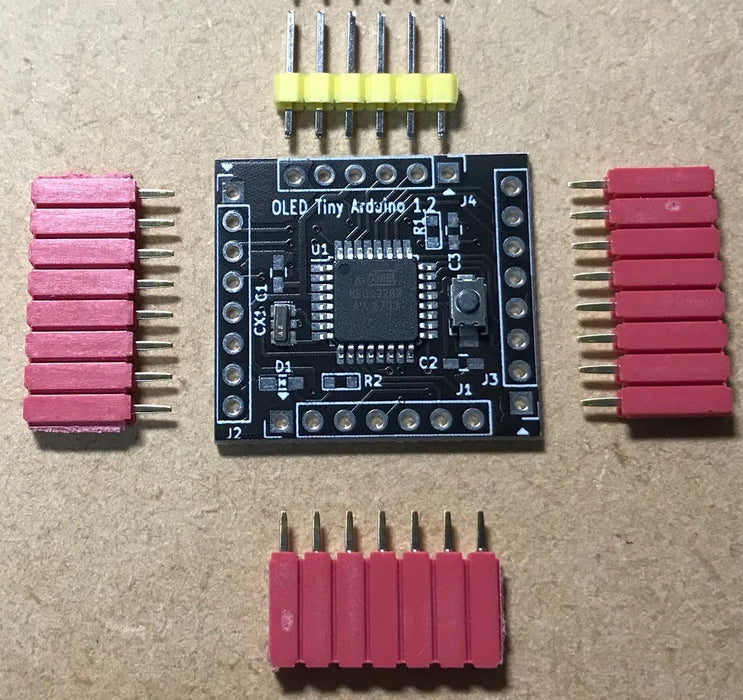

内容物

  • Tiny Board 本体
  • ピンソケット 3個(8pin,8pin,7pin)
  • ピンヘッダー 1個(6pin)

使用例(OLEDは別売りです)

OLED一体型での使用例

OLED着脱可能な使用例

資料


こちらの商品は、yama musical instrumentsさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: YAMA-001
