Wi-SUNゲートウェイキット(最小コスト版、OLEDタイプ)

送料区分: 200

商品コード: WINDESIGN-011

発売日: 2020-07-14

在庫数: 4

短いURL: ssci.to/6467

受託販売商品

¥4,200 (税込)
¥4,200 - ¥4,200
Current price ¥4,200

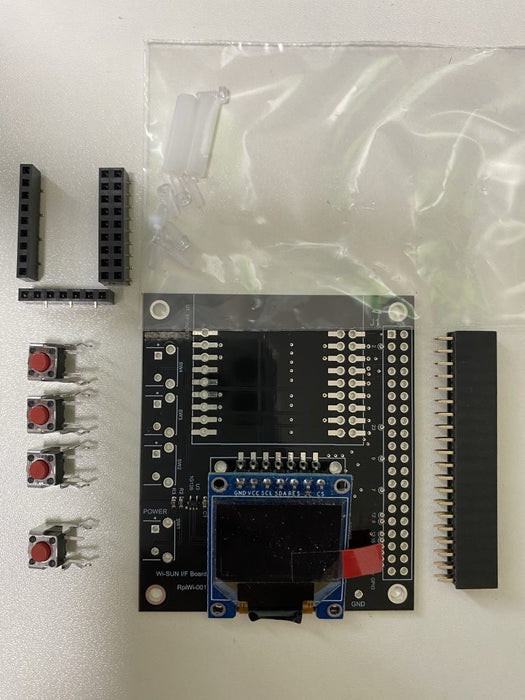

本製品はキット品です。必要に応じて部品を用意し、スイッチ・コネクタの半田付けを含む組立作業をする必要があります。


Wi-SUNゲートウェイキットをベースに最小構成のキットとしました。
アンテナの調達、およびOS/アプリケーションのインストールは自分でできるという方向けです。

ディスプレイがLCDの製品もあります

仕様

  • Raspberry Piの使用ポート
    • SPI0_CE0/SPI0_CE1(LCD)
    • TxD/RxD/GPIO18(Wi-SUNモジュール)
    • GPIO3/GPIO4/GPIO5(電源スイッチ)
    • GPIO22/GPIO27/GPIO17(汎用スイッチ)
  • 基板サイズ:64.5×56 mm
  • 有機ELディスプレイ(OLED)
    • 解像度:96×64ピクセル
    • 基板サイズ:27.3×30.7 mm
  • アプリケーション・ソフトウェア
    • GitHubで公開していますので、READMEの記載に従ってインストールしてください。

特徴

  • 無線モジュール/ディスプレイ用ピンソケットは、部品面/半田面のどちらにも実装できます。

    左:半田面、右:部品面

  • 簡易な電源操作ボードとしてお使い頂くことも可能です。(この場合、Wi-SUNモジュールは不要です。)

    • 本ボードにおける電源操作とは、シャットダウン状態(通電中)のラズパイをハードウェア的に復帰させるもので、ラズパイのhalt解除機能に依存しています。

使用例

別途ご用意いただくもの

  • Raspberry Pi (2、3、4での動作を確認しています)
  • Wi-SUNモジュール、およびアンテナ
  • OS・アプリケーション書き込み済みMicroSD(Raspberry Pi用)

資料


WinDesignさんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
