SKU 6184

ESP-WROOM-32 プロト基板 S + USB TypeA

送料区分: 200

商品コード: ABBC-041

発売日: 2020-02-07

在庫数: 10

短いURL: ssci.to/6184

受託販売商品

¥387 (税込)
¥387 - ¥387
Current price ¥387

ESP-WROOM-32 と USB Type A 端子を直接実装出来るプロトタイプ基板(Sサイズ)です。
Lサイズの取り扱いもございます。

特徴

  • 58 mm x 32 mmサイズの基板全面にスルーホールを配置しており、最大限実装出来ます。
  • フリスクのケースにピッタリ収まるサイズです。(USB 端子を出すには、ケースのカットが必要です。)
  • 単機能を持つプロトタイプに最適です。
  • USB 電源に挿すだけで運用できます。
  • 四つの固定穴(直径2 mm)を使って、ケース等に固定出来ます。
  • ESP-WROOM-32 の全てのピンにアクセス可能です。全ての機能を活用出来ます。
  • 実装面も広く、多数の部品を実装出来ます。

注意

  • 基板 と USB Type A 端子が付属します。ESP-WROOM-32、ケース等は付属していません。
  • スルーホールの一部をカットしていますが、はんだ付け、導電性には、問題ありません。
  • 細かいハンダづけが必要です。

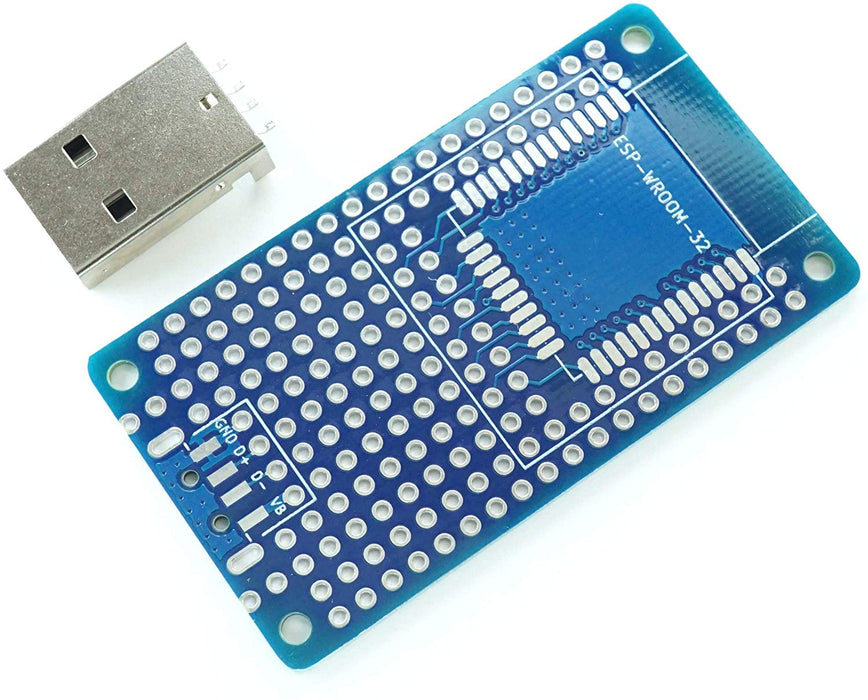

基板表

基板裏

実装例(ESP-WROOM-32は付属しません)

使用例(ケースは付属しません)

ピン配置

こちらの商品は、a bit better circuitさんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: ABBC-041
