SKU 617

MP3プレーヤーシールド--販売終了

送料区分: 200

販売終了

商品コード: SFE-DEV-10628

発売日: 2011-05-17

短いURL: ssci.to/617

売り切れ
¥5,085 (税込)
¥5,085 - ¥5,085
Current price ¥5,085

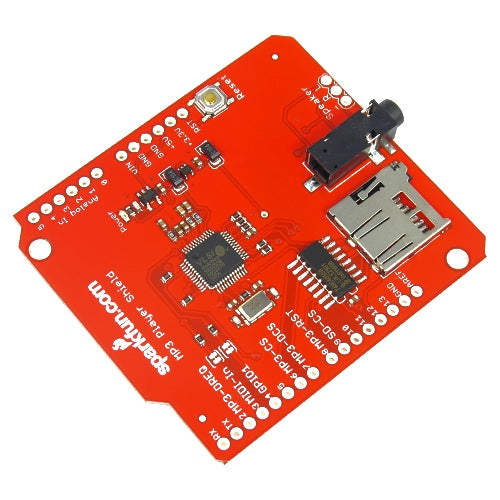

MP3プレーヤシールドは、マイクロSDシールドの機能を取り込んだMP3シールドです。
MP3デコーダIC VS1053bとマイクロSDスロットを搭載しています。

ほぼ完成品です。足、つまりピンヘッダは付いていませんので、ご用意の上、はんだ付けしてください。

●使用ピン
・D6 レベル変換後MP3チップのCSへ
・D7 レベル変換後MP3チップのDCSへ
・D8 レベル変換後MP3チップのRSTへ
・D9 レベル変換後microSDカードのCSへ
・D10 このシールドでは使用していませんが、
   OUTPUTに設定しておかないとSPI通信が働きません。
・D11 レベル変換後MP3チップのMOSIへ
・D12 MP3チップのMISOから
・D13 レベル変換後MP3チップのSCKへ
(D3 はんだジャンパでMP3チップのMIDI-RXへ接続可能)
(D4 はんだジャンパでMP3チップのGPIO1へ接続可能)

●資料
回路図
VS1053bのデータシート(英語) PDF
MP3プレーヤーサンプルスケッチ

メーカーの販売ページ:https://www.sparkfun.com/…
メーカー希望小売価格:39.95ドル(税別)
