HK-101_FT810液晶付きスターターセット

送料区分: 650

商品コード: ARTIFACTNOISE-006

発売日: 2019-10-30

在庫数: 2

短いURL: ssci.to/5924

受託販売商品

¥13,200 (税込)
¥13,200 - ¥13,200
Current price ¥13,200

FT810は組み込みアプリケーション向けのグラフィックコントローラです。
回路構成はシンプルに。部品点数は最小限に。基板サイズもできるだけ小さく。
それでいて使える機能は最大限使えるように設計しました。
MPU/MCUとの接続はシンプルなSPI。コマンド式なので画面維持のための転送が不要。
動作電源3.3 Vからバックライト用電圧を生成するICを搭載しています。

本スターターセットは、そんなFT810を手軽に始められるように、以下の物をセットにしました。

FT810基板 (FT8XX_SPI Blue)
  +
 TFTカラー液晶
  +
 アクリルケース

内容物

  • FT810基板

Advanced Embedded Video Engine FTDI製 FT810 を搭載。内蔵メモリ1 MByte
外部インターフェース:SPI接続。外部にSPIインターフェース(もしくはGPIO)をもつ制御ホストが必要。
動作電圧:3.3 V

  • TFTカラー液晶
    型番:ATM0430D25
    解像度:480x3(RGB)x 272

  • アクリルケース
    約 152.8 x 113.0 x 8 mm (ゴム足やネジの高さを含まず)

  • 8pinケーブル 2.54 mmピッチ x1

  • ネジ、ゴム足など

使い方

アクリルケースの組み立てはご自身で組み立てます。
基板にLピンのピンヘッダをハンダ付けします。
ケーブルを使い、マイコンに接続することで、SPI通信でFT810にコマンドを送れます。
コマンドを送ることで、ディスプレイを簡単に制御することができます。

詳しくはサポートページよりご確認ください。

注意

  • アクリルケースは積層のため、間に埃が入る場合が御座います。予めご了承ください。
  • アクリルケースに傷がある場合がありますが、試作に便利と思い作成しました。ご了承ください。
  • 購入時期により画像とは使用部品等が異なる場合があります。
  • 本機を使用したことによるいかなる損害については保証いたしかねます。

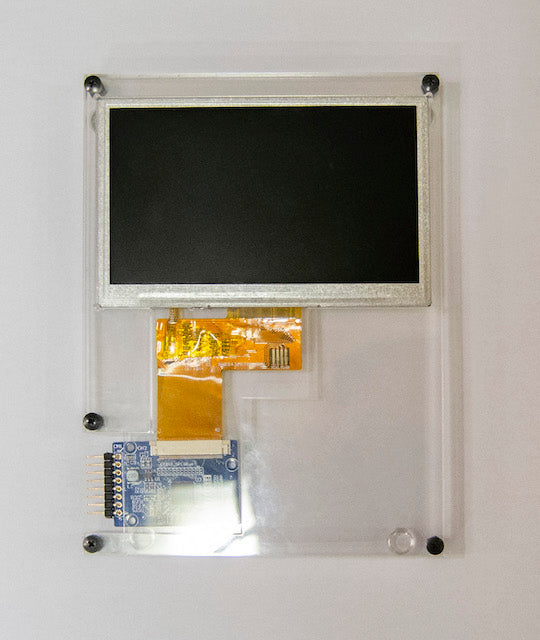

完成見本
