SKU 579

デュアルモータードライバMC33887--販売終了

送料区分: 200

販売終了

商品コード: POLOLU-712

発売日: 2011年4月18日

売り切れ
¥3,142
¥3,142 - ¥3,142
Current price ¥3,142

この商品は販売終了です。こちらのカテゴリからご検討ください。

米国Pololu社が製造するモータードライバモジュールです。2つのDCモーターを動かすことができます。いわゆるHブリッジにより、モーターの回転方向と回転速度を制御します。フリースケール社のMC33887 ブラシ付きDCモータドライバが使用されています。5V-28Vの動作範囲、最大5 A(連続2.5A)の出力電流、および電流検出と過電流保護などの優れた追加機能を持っています。

MC33887データシート[PDF]25ページの一般的なアプリケーションダイアグラムのすべての部品が組み込まれ、加えてモーター方向のLEDとバッテリ逆接続保護用のFETも搭載しています。追加する必要があるのはH-ブリッジをオンまたはオフにするための、マイクロコントローラや他の制御回路です。

もしコントロールしたいモータが1つの場合、MC33887モータドライバのキャリアをご検討ください。用途によっては、最大20 kHzのPWMや広いロジック電圧範囲を(3~5V)をサポートするMC33926モータドライバデュアルMC33926モータドライバもご検討ください。

このチップは他のH-ブリッジとは異なり現在のチップの温度が限界に近づく5Aを超えると電流を抑える機能があります。これは正常な動作です。これにより完全なシャットダウンを回避することができるようになります。
この製品は、長時間使っているとかなり高温になることがあります。取り扱う際にはこの製品だけでなく周辺に配置した他の部品にも注意してください。

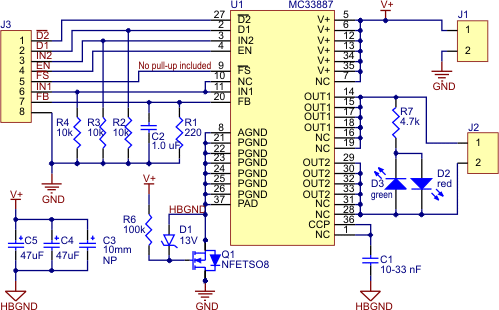

回路図
MC33887データシート[PDF]
STS25NH3LL MOSFETデータシート[PDF]

メーカー希望小売価格:39.95ドル(税別)
メーカーの販売ページ:www.pololu.com...

性能

・モータドライバ:MC33887
・制御できるモーターの数:1個
・最小動作電圧:5 V
・最大動作電圧:28 V
・出力電流(連続):2.5A
・出力電流(ピーク):5A
・電流センス:0.59 V/A
・PWM制御の最大周波数:10 kHz
・最小ロジック電圧:4.0 V *1
・最大ロジック電圧:5.5 V *2
・電源逆接続保護回路付
・大きさ:26.16mm×34.29mm

Notes:
1 入力のHIGHの閾値は3.5Vにすることができます。
2 絶対最大定格は7.0 Vです。
