SKU 5544

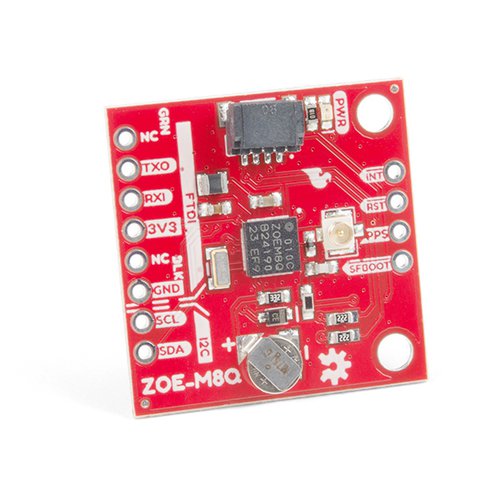

Qwiic - ZOE-M8Q搭載 GPSモジュール

送料区分: 200

商品コード: SFE-GPS-15193

発売日: 2019-06-05

在庫数: 7

短いURL: ssci.to/5544

¥9,190 (税込)
¥9,190 - ¥9,190
Current price ¥9,190

ZOE-M8Qを搭載した非常に小型で高精度のGPSモジュールです。姉妹品のSAM-M8Q搭載GPSモジュールよりも小さいサイズ(約2.5 cm角)で、SPI通信を備えています。ZOE-M8Qは、72チャンネルのGNSSレシーバーで、GPS、GLONASS、BeiDou、Galileoなどの測位システムから信号を受信します。これにより精度が向上し、ロックの時間が短縮されます。

UARTポートを使わずに、Qwiicシステムと接続して利用することができます。ブレッドボード用に2.54 mmピッチの端子も用意されています。

u-bloxをベースにしたこれらのGPS製品は、u-centerと呼ばれるGNSS用のwindowsプログラムで設定することが可能です。また、ZOE-M8Qについては様々な機能をSparkFunのArduinoライブラリを使用して設定することができます。UARTピンは業界標準に合わせて設計されています。

充電池が付いているため、最初の補正時間がコールドスタート(約30秒)からホットスタート(約1秒)まで短縮されます。バッテリーは最大5時間まで持続します。

U.FLコネクタにより、大きめの標準セラミックアンテナと非常に小さなチップスケールアンテナのどちらでも使用可能です。

注意

  • 使用にはアンテナが別途必要です。U.FLアンテナをご用意ください。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • 72チャンネルGNSS受信機
  • 水平精度 2.5 m
  • 最大更新レート:18 Hz
  • 初回の補正時間:
    • コールドスタート:26 s
    • ホットスタート:1 s
  • 最大高度:50,000 m
  • 最大G:≤ 4
  • 最大速度:500 m/s
  • 速度精度:0.05 m/s
  • 方位精度:0.3°
  • 時間パルス精度:30 ns
  • 3.3 V VCCと入出力
    • 消費電流:最大29 mA(GPS+GLONASSトラッキング時)
  • ソフトウェアによる設定
    • ジオフェンシング
    • オドメーター
    • スプーフィング検出
    • 外部割り込み
    • ピン制御
    • 低電力モード
  • NMEA、UBX、RTCMをサポート

資料


製造元希望小売価格:44.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…
