SKU 5492

DT-8 Rev.2(デジタル8ポートトランジスタ)--販売終了

送料区分: 200

販売終了

商品コード: NECOBIT-008

発売日: 2019-04-24

短いURL: ssci.to/5492

売り切れ
¥5,480
¥5,480 - ¥5,480
Current price ¥5,480

DT-8の次のリビジョンです。
変更点は駆動可能電圧が各ポート5 V~12 V/1 Aから7 V ~ 24 V/1 A または20 Wになりました。その他のスペックは今までと変わりません。


音楽を作るときに使うMIDIという規格を利用して色々な機械(スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など)をコントロールできるMIDIメカニカルシステム(MIDI Mechanical System)の一部で、8ch分のINPUTに入力された微弱なスイッチ信号を大きな電力を扱えるように変換するモジュールです。

各ポート5 Vから12 V/1 Aまで、合計で8 Aまで対応しています。変換元と変換先では電気的に絶縁され、相互のトラブルが干渉しないようになっています。この商品は、MIDIメカニカルシステムの一部として開発されましたが、単純に8chの電力増幅用モジュールとしても利用できます。さらに大きな電力が必要な場合は、市販のリレーモジュールなどを利用してください。

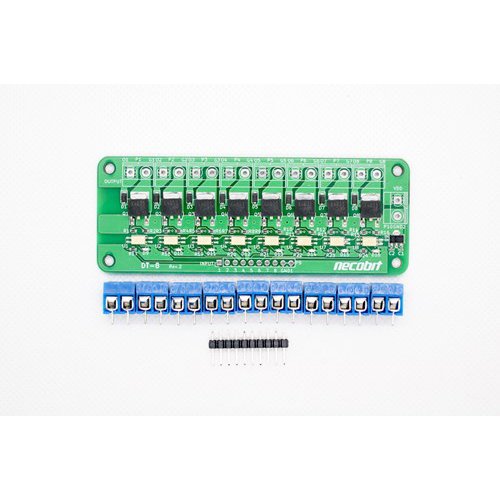

内容物

  • DT-8モジュール 1枚
  • ピンヘッダ10ピン 1個
  • ターミナルブロック 9個

※ターミナルブロックはロットによって、外見などが変わる場合があります。

注意点

  • この商品は、ご自身でのはんだ付けが必要です。
  • 同梱のコネクタはピンヘッダですが、ケーブルにオスのコネクタを使用したい場合は2.54 mmピッチのピンソケットなどもご利用いただけます。
  • ターミナルブロックは大きな電力を流せるようにするため、ハンダ付けにじゅうぶんな熱が必要になっています。
  • ハンダゴテを当てしっかりとランドを熱し、ハンダが基板側に流れるのを確認した上でハンダ付けをしてください。

資料

こちらの商品はnecobitさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。 技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: NECOBIT-008
